Proste złącza MMCX do płytek drukowanych z przewodem koncentrycznym 50Ω
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze serii MMCX | Płeć: | Mężczyzna |
|---|---|---|---|
| Platerowanie: | Pozłacane/niklowane | Materiał: | Mosiądz |
| Impedancja: | 50 Ω | Trwałość: | 500 cykli |
| Typ: | Montaż PCB | ||
| Podkreślić: | Złącza koncentryczne MMCX do płytek drukowanych 50Ω,Prosty adapter złącza MMCX RF,Małe złącze MMCX do montażu na płytce drukowanej |
||
Pozłaciany prosty złącze RF koncentryczne MMCX 50 omów do montażu na panelu PCB
Seria MMCX to rodzaj mikro złącza RF z zatrzymaniem wsuwania, mniejsze niż MCX, szeroko stosowane w małych urządzeniach komunikacyjnych i sieciowych, które mają ścisłe wymagania dotyczące objętości i wagi.
Zastosowania złączy MMCX to te, w których rozmiar, waga, wydajność i łatwość montażu są kluczowymi czynnikami decydującymi o ostatecznej decyzji projektowej. Zazwyczaj obejmują one GPS, komunikację bezprzewodową (WLAN i mobilną) oraz motoryzację.
Specyfikacja
| Charakterystyka elektryczna | |||
| Impedancja | 50Ω | ||
| Zakres częstotliwości | DC~6GHz | ||
| Napięcie znamionowe | 170VRMS | ||
| Napięcie dielektryczne | 500VRMS | ||
| Rezystancja izolacji | ≥2000MΩ | ||
| Rezystancja styku środkowego | Przewodnik środkowy | ≤10mΩ | |
| Przewodnik zewnętrzny | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Charakterystyka materiałowa i mechaniczna | |||
| Przewodnik środkowy | Męski | Mosiądz pozłacany | |
| Żeński | Beryllium bronze pozłacany | ||
| Styk elastyczny | Beryllium bronze pozłacany | ||
| Obudowa i inne części metalowe | Mosiądz pozłacany | ||
| Tuleja zaciskowa | Mosiądz niklowany | ||
| Izolatory | PTFE | ||
| Pierścień uszczelniający | Guma silikonowa | ||
| Trwałość | 500 cykli | ||
| Zgodność z RoHS | Tak |
| Zakończenie styku środkowego | Zacisk |
| Zakończenie styku zewnętrznego | Zacisk |
| Cykle łączenia | 500 cykli |
| Utrzymanie styku | 10N min |
| Utrzymanie kabla | 100N min |
| Siła łączenia | 13.6N max |
| Siła rozłączania | 13.6N max |

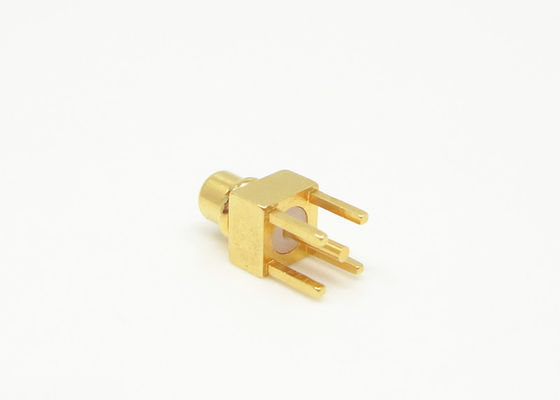

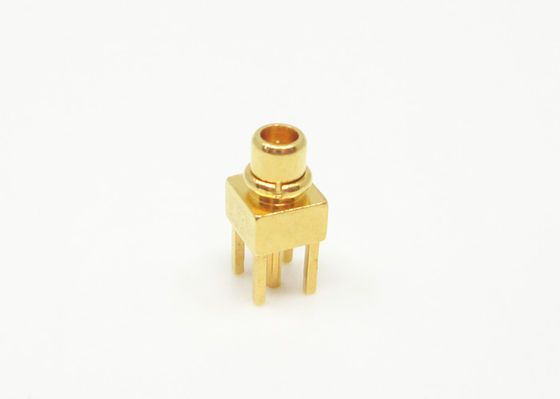

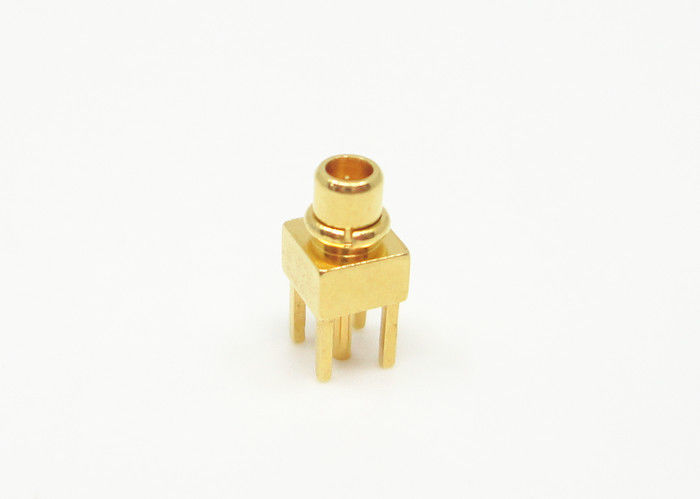

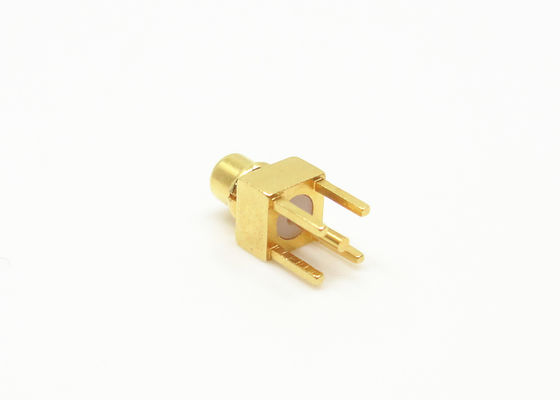

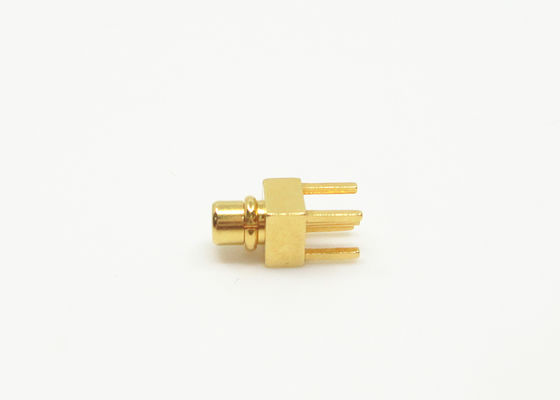

Szczegółowe obrazy
Cechy:
-Niski koszt w połączeniu z wysoką jakością.
-Szerokopasmowa wydajność z niskim odbiciem od DC do 6 GHz.
-Szybkie łączenie/rozłączanie zatrzaskowe.
-Impedancja 50 Ohm
- Dostępne do mocowania do standardowych kabli branżowych i jako urządzenie do drukowanych obwodów drukowanych
-Zapewniają powtarzalną wydajność
Zastosowanie:
* Sieć
* Satcom
* Komputery/LAN
* Komputery/LAN
* Komunikacja mobilna
* Instrumentacja
* Komunikacja mobilna
* Obiekty zewnętrzne
* Radar, mikrofale
* Telekomunikacja
* Instrumentacja
* Motoryzacja
* Połączenie linii skokowej
* Podstawowe udogodnienia
* System anten radiowych, telewizyjnych
Katalog produktów:
| Adapter RF |
| Adapter falowodu do koncentryka |
| Szczelne uszczelnienia szklano-metalowe |
| Złącze serii J30J |
| Mikrofalowe złącza obrotowe |
| Zespoły kabli RF |
| Złącze RF SMA/SSMA |
| Złącze RF SMP/SSMP |
| Złącze RF MCX/MMCX |
| Złącze RF TNC |
| Złącze RF typu N |
| Złącze RF BNC Złącza fal milimetrowych (2.4mm, 2.92mm) |
UWAGA:
Posiadamy ponad 10 000 typówZłącze MMCX, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając szczegółyszczegóły.
