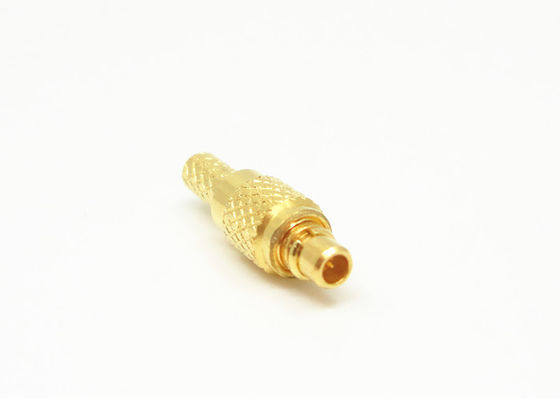

Wtyczka męska MMCX prosty zacisk RF złącze 500 cykli trwałości MMCX-J3
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze serii MMCX | Płeć: | Męski |
|---|---|---|---|
| Poszycia: | Pozłacane / pokryte niklem | materiał: | Mosiądz |
| Impedancja: | 50Ω | Trwałość: | 500 cykli |
| typu: | Prosto | ||
| Podkreślić: | Złącze RF męskie MMCX z zaciskiem,Prosta wtyczka MMCX 500 cykli,Złącze koncentryczne MMCX-J3 |
||
Producent Dostawa Wtyk MMCX Męski Prosty Zacisk Złącze RF Coaxial
Seria MMCX to rodzaj mikro złącza RF coaxial z zatrzymaniem wsuwania, które jest mniejsze niż MCX, szeroko stosowane w małych urządzeniach komunikacyjnych i sieciowych, które mają ścisłe wymagania dotyczące objętości i wagi.
Zastosowania złączy MMCX to te, w których rozmiar, waga, wydajność i łatwość montażu są kluczowymi czynnikami decydującymi o ostatecznej decyzji projektowej. Zazwyczaj obejmują one GPS, komunikację bezprzewodową (WLAN i mobilną) oraz motoryzację.
Specyfikacja
| Charakterystyka elektryczna | |||
| Impedancja | 50Ω | ||
| Zakres częstotliwości | DC~6GHz | ||
| Napięcie znamionowe | 170VRMS* | ||
| Napięcie dielektryczne | 500VRMS* | ||
| Rezystancja izolacji | ≥2000MΩ | ||
| Rezystancja styku centralnego | Przewodnik centralny | ≤10mΩ | |
| Przewodnik zewnętrzny | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Charakterystyka materiałowa i mechaniczna | |||
| Przewodnik centralny | Męski | Mosiądz pozłacany | |
| Żeński | Brąz berylowy pozłacany | ||
| Styk elastyczny | Brąz berylowy pozłacany | ||
| Obudowa i inne części metalowe | Mosiądz pozłacany | ||
| Tuleja zaciskowa | Mosiądz niklowany | ||
| Izolatory | PTFE | ||
| Pierścień uszczelniający | Guma silikonowa | ||
| Trwałość | 500 cykli | ||
| Zgodność z RoHS | Tak |
| Zakończenie styku centralnego | Zacisk |
| Zakończenie styku zewnętrznego | Zacisk |
| Cykle łączenia | 500 cykli |
| Przytrzymanie styku | 10N min |
| Przytrzymanie kabla | 100N min |
| Siła łączenia | 13.6N max |
| Siła rozłączania | 13.6N max |

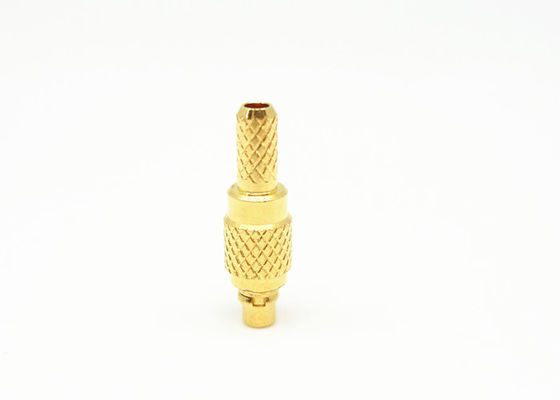

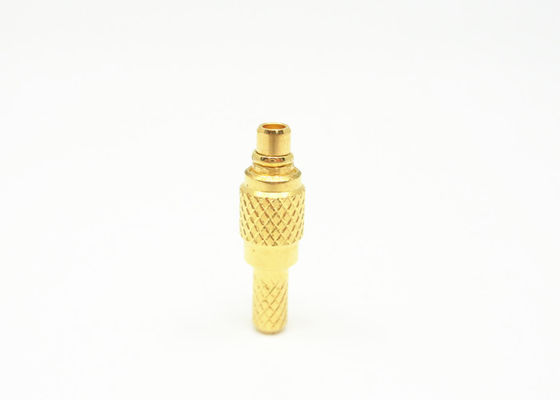

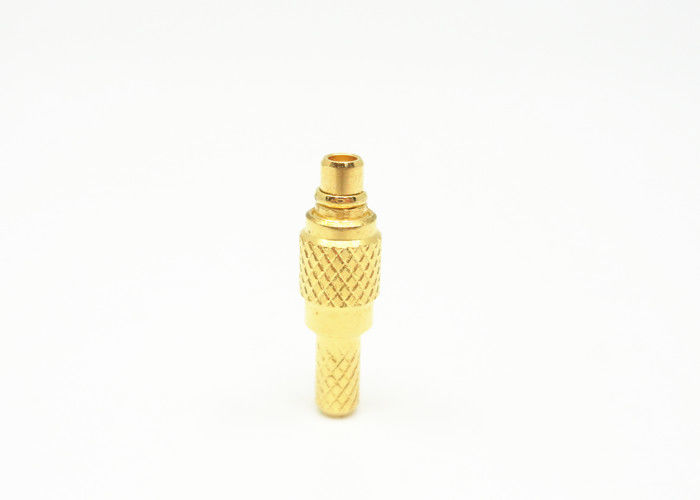

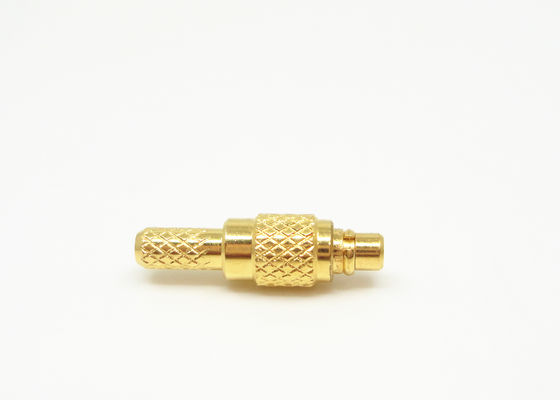

Szczegółowe obrazy
Zastosowanie:
* Sieć
* Satcom
* Komputer/LAN
* Komputer/LAN
* Komunikacja mobilna
* Aparatura pomiarowa
* Stacja bazowa
* Komunikacja mobilna
* Obiekty zewnętrzne
* Radar, mikrofale
* Telekomunikacja
* Aparatura pomiarowa
* Motoryzacja
* Połączenie linii skokowej
* Podstawowe obiekty
* System anten radiowych, telewizyjnych
Katalog produktów:
| Adapter RF |
| Adapter falowodu do koncentrycznego |
| Szczelne uszczelnienia szklano-metalowe |
| Złącze serii J30J |
| Mikrofalowe złącza obrotowe |
| Zestawy kabli RF |
| Złącze RF SMA/SSMA |
| Złącze RF SMP/SSMP |
| Złącze RF MCX/MMCX |
| Złącze RF TNC |
| Złącze RF typu N |
| Złącze RF BNC |
Złącza fal milimetrowych (2.4mm, 2.92mm)
UWAGA:
Posiadamy ponad 10 000 typów ZłączaMMCX, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając swoje szczegółyły
