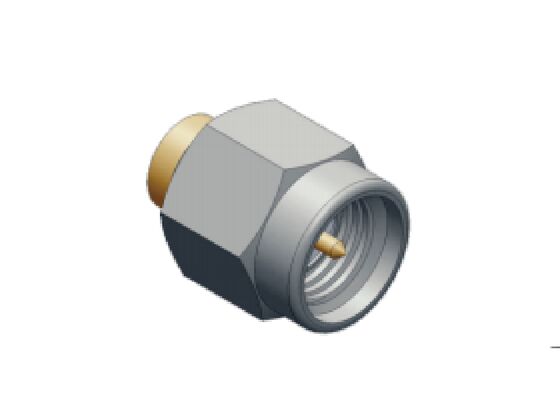

SMA RF Connector 18GHz wtyczka do RG402, .141, 3#Półtwardy / elastyczny kabel o odporności 96 godzin na rozpylanie soli
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | łącznik SMA RF | Model: | SMA-JB3G-9 |
|---|---|---|---|
| Zakres częstotliwości: | 0,3 MHz-18 GHz | Impedancja: | 50 omów |
| Rezystancja izolacji: | ≥5000MΩ | DWV: | 750 V |
| Centralny dyrygent: | Pozłacanie ze stopu miedzi | Zewnętrzny dyrygent: | Pozłacanie ze stopu miedzi |
| Izolatory: | PTFE | Płeć: | Wtyczka, samiec |
| Typ kabla: | RG402, .141, 3#Kabel półsztywny/elastyczny | Aplikacja: | Aplikacja PCB, oprawa testowa RF, podwozie, telekomunikacja, system radarowy z układem fazowym, syst |
| Podkreślić: | Złącze SMA RF 18GHz Wtyk,Złącze SMA kabel RG402,Złącze SMA RF odporne na mgłę solną |
||
Złącze SMA RF 18 GHz Wtyk Męski do kabla RG402, .141, 2#Semi-rigid/flexible z odpornością na mgłę solną
Opis produktu
Zaprojektowane z myślą o wymagających zastosowaniach wysokiej częstotliwości, nasze złącza SMA RF zapewniają doskonałą wydajność od DC do 18 GHz. Dzięki połączeniu precyzyjnej miniaturyzacji z solidną konstrukcją, te łączniki zapewniają niezawodną transmisję sygnału w najbardziej krytycznych środowiskach.
Konstrukcja zorientowana na wydajność
U podstaw naszej technologii leży zaangażowanie w integralność sygnału. Charakterystyka ultra-niskich strat wtrąceniowych i strat powrotnych gwarantuje stabilną transmisję w systemach szerokopasmowych, zapewniając maksymalną wydajność aplikacji wysokiej częstotliwości. Ta precyzyjna inżynieria przekłada się na wydajność, która konsekwentnie przewyższa standardowe rozwiązania łączników.
Niezawodność z oszczędnością miejsca
Optymalizacja przestrzeni na płytce drukowanej bez kompromisów w zakresie wydajności jest kluczowa w nowoczesnej elektronice. Nasze kompaktowe, lekkie złącza SMA stanowią idealne rozwiązanie, zapewniając pełne możliwości elektryczne i mechaniczne w niewielkiej obudowie zaprojektowanej z myślą o efektywności przestrzennej.
Kompleksowe rozwiązania łączności
Oferujemy pełne portfolio typów złączy SMA RF, aby sprostać różnorodnym wymaganiom integracji:
Złącza kablowe: Do elastycznego połączenia.
Złącza z kołnierzem: Zapewniają bezpieczny montaż na panelu.
Złącza przepustowe: Zaprojektowane do solidnego montażu na przegrodach.
Złącza do montażu na PCB: Zaprojektowane do bezpośredniej integracji z płytką drukowaną.
Dane techniczne
|
Charakterystyka elektryczna |
|
|
Numer modelu. |
SMA-JB3G-9 |
|
Impedancja |
50Ω |
|
Zakres częstotliwości |
0.3MHz~18GHz |
|
VSWR |
≤1.3 |
|
Napięcie przebicia dielektryka |
750 V |
|
Rezystancja izolacji |
≥ 5000 MΩ |
|
Charakterystyka materiałowa i mechaniczna |
|
|
Przewód środkowy |
Stop miedzi, PozłacanyKorpus i inne |
|
Stop miedzi |
, PozłacanyDielektryk izolacyjny |
|
PTFE |
Typ kabla |
|
.141, RG402, 3#Półelastyczny/sztywny kabel |
Inny indeks |
|
96-godzinna odporność na neutralną mgłę solną |
Wymiary zarysu |
Złącze SMA RF
Model: SMA-JB3G-9 ( 96-godzinna odporność na neutralną mgłę solną )Zastosowania
Przemysł lotniczy
- Lotnictwo
- Nawigacja
- Systemy radarowe
- Komunikacja
- Przyrządy testowe
- Instrumenty
- Elektronika
- Nasze złącza SMA RF wykorzystują materiały premium i rygorystyczne procesy produkcyjne, aby zapewnić trwałość i niezawodność w trudnych warunkach.
Pakowanie i wysyłka
Opakowanie:
Każde złącze SMA RF ze stopu miedzi jest bezpiecznie zapakowane w solidne kartonowe pudełko z piankowym wypełnieniem, aby zapobiec uszkodzeniom podczas transportu.Wysyłka:
P1: Czy jesteś firmą handlową czy producentem?
Odp.: Jesteśmy producentem z ponad 23-letnim doświadczeniem w komponentach łączności RF/mikrofalowej.
P2: Jakie produkty możesz obecnie dostarczyć?
Odp.:
SMA, SSMA, SMP, SMPM, ASMP (większy niż SMP), CSMP (mniejszy niż SMPM), N, TNC, TNCA, 2.92mm, 3.5mm, 2.4mm, adaptery, zespoły kablowe, produkty falowodowe, złącza hermetyczne szkło-metal, micro d-sub, obrotowe złącza mikrofalowe i inne komponenty mikrofalowe.P3: Czy dostępna jest bezpłatna próbka złącza SMA RF?
Odp.: Tak, jeśli mamy na stanie, dostępna jest bezpłatna próbka z odbiorem kosztów transportu.
P4: Czy Twoja firma może zaakceptować dostosowanie?
Odp.: ODM jest mile widziane. Z ponad 23-letnim doświadczeniem w ODM, Elite Electronics może pomóc w projektowaniu, rozwoju produktu, badaniach i rozwoju oraz integracji Twoich produktów łączności.
P5: Jakie są warunki płatności?
Odp.: Możemy zaakceptować L/C, T/T, Western Union, Trade Assurance (karta kredytowa i T/T) itp.
P6: Jaki jest czas realizacji złącza SMA RF?
Odp.: 5 dni na zamówienia próbek, 3-4 tygodnie na zamówienia masowe (w zależności od ilości, ODM itp.)
P7: Jak dostarczysz mi złącze SMA RF?
Odp.: Generalnie współpracujemy z międzynarodowymi firmami kurierskimi, takimi jak DHL, UPS, FedEx, TNT, aby nasi klienci mogli szybko otrzymać swoje towary, ale przy najniższych kosztach transportu. Jednocześnie dostępna jest również wysyłka drogą lotniczą i morską.
P8: Jak długo muszę czekać, zanim moje złącze SMA RF dotrze?
Odp.: 5-8 dni roboczych na transport lotniczy, 3-8 dni roboczych na międzynarodową przesyłkę ekspresową.
P9: Jaka jest jakość Twojego złącza SMA RF?
Odp.: Jako dostawcy wysokiej jakości wielu krajowych projektów high-tech, dostarczanie doskonałych produktów jest naszą drogą rozwoju. Posiadamy silny zespół kontroli jakości i bardzo rygorystyczny proces, aby zagwarantować naszą jakość zgodnie z różnymi standardami klasy jakości.
P10: Jaka jest gwarancja na Twoje złącze SMA RF?
Odp.: Nasza gwarancja wynosi 3 miesiące od daty dostawy, Elite Electronic zwraca dużą uwagę na obsługę posprzedażną.
