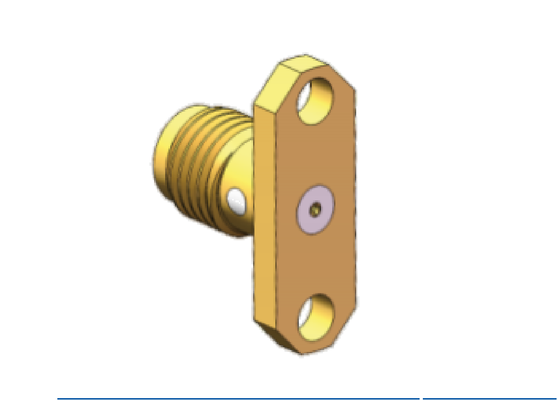

Złącze SMA RF 18 GHz, gniazdo żeńskie, mocowanie kołnierzowe, mocowanie kołnierzowe, akceptowana średnica sworznia 0,3 mm
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | łącznik SMA RF | Model: | SMA-KFD607 |
|---|---|---|---|
| Zakres częstotliwości: | 0,3 MHz-18 GHz | Impedancja: | 50 omów |
| DWV: | 750 V | Rezystancja izolacji: | ≥5000MΩ |
| Zaakceptuj średnicę sworznia: | 0,3 mm | Centralny dyrygent: | Stop miedzi ze złoceniem |
| Zewnętrzny dyrygent: | Stop miedzi ze złoceniem | Metoda montażu: | Mocowanie kołnierzowe do montażu krawędziowego |
| Płeć: | Jacek Kobieta | Izolatory: | PTFE |
| Aplikacja: | Aplikacja PCB, oprawa testowa RF, podwozie, telekomunikacja, system radarowy z układem fazowym, syst | ||
| Podkreślić: | łącznik SMA RF 18GHz,Złącze brzytkowe SMA,łącznik SMA RF o średnicy szpilki 0 |
||
Złącze SMA RF 18 GHz żeńskie z kołnierzem do montażu na PCB, akceptujące średnicę pinu 0,3 mm
Opis produktu
Nasze wysokowydajne złącza zapewniają wyjątkową wydajność w najbardziej wymagających zastosowaniach RF i mikrofalowych. Zaprojektowane z precyzyjną miniaturyzacją, obsługują szeroki zakres częstotliwości od DC do 18 GHz, z niestandardowymi wersjami o wysokiej wydajności dostępnymi do 26,5 GHz. Charakteryzujące się bardzo niskimi stratami wtrąceniowymi i stratami powrotnymi, złącza te utrzymują doskonałą integralność sygnału i stabilną transmisję w systemach wysokiej częstotliwości.
Zbudowane z wytrzymałego gwintowanego mechanizmu sprzęgającego, oferują wyjątkową odporność na wibracje, trwałość mechaniczną i długoterminową niezawodność nawet w ekstremalnych warunkach pracy. Dzięki temu doskonale nadają się do zastosowań w przemyśle lotniczym, motoryzacyjnym, telekomunikacyjnym, sprzęcie testowym, płytach PCB o dużej gęstości i kompaktowych modułach mikrofalowych.
Kompaktowa, lekka konstrukcja złączy SMA RF optymalizuje cenną przestrzeń na płytce drukowanej bez uszczerbku dla wydajności elektrycznej lub mechanicznej. Łącząc spójne działanie szerokopasmowe, solidną konstrukcję i precyzyjne inżynierstwo, nasze złącza SMA RF przewyższają standardowe interkonekty i stanowią niezawodne rozwiązanie dla krytycznych, wysokoczęstotliwościowych systemów RF.
Dane techniczne
Wymiary zarysu:
Złącze SMA RF Model: Akceptuje średnicę pinu 0,3 mm, głębokość otworu 2 mm
Złącze SMA RF z mosiądzu, pozłacane, z kołnierzem do montażu na krawędzi PCB, do 18 GHz, średnica pinu 0,3 mm
Zastosowania
- Przemysł lotniczy
- Lotnictwo
- Nawigacja
- Systemy radarowe
- Komunikacja
- Przyrządy pomiarowe
- Elektronika
Nasze złącza SMA RF wykorzystują materiały premium i rygorystyczne procesy produkcyjne, aby zapewnić trwałość i niezawodność w trudnych warunkach.
Pakowanie i wysyłka
Opakowanie: Każde złącze SMA RF z mosiądzu jest bezpiecznie zapakowane w wytrzymałe kartonowe pudełko z piankowym wypełnieniem, aby zapobiec uszkodzeniom podczas transportu.
Zapytanie ofertowe:
Pytanie 1: Czy jesteś firmą handlową czy producentem?
Odp.: Jesteśmy producentem z ponad 23-letnim doświadczeniem w produkcji komponentów interkonektów RF/mikrofalowych.
Pytanie 2: Jakie produkty możecie obecnie dostarczyć?
Odp.:SMA, SSMA, SMP, SMPM, ASMP (większe niż SMP), CSMP (mniejsze niż SMPM), N, TNC, TNCA, TMA, 2,92 mm, 3,5 mm, 2,4 mm, adaptery, zespoły kablowe, produkty falowodowe, złącza hermetyczne szkło-metal, micro d-sub, obrotowe złącza mikrofalowe i inne komponenty mikrofalowe.
Pytanie 3: Czy dostępne są bezpłatne próbki złącza SMA RF?
Odp.: Tak, jeśli są dostępne, bezpłatna próbka jest dostępna z odbiorem kosztów transportu.
Pytanie 4: Czy Państwa firma może zaakceptować dostosowanie?
Odp.: ODM jest mile widziane. Z ponad 23-letnim doświadczeniem w ODM, Elite Electronics może pomóc w projektowaniu, rozwoju produktu, badaniach i rozwoju oraz integracji Państwa produktów interkonektów.
Pytanie 5: Jakie są warunki płatności?
Odp.: Możemy zaakceptować L/C, T/T, Western Union, Trade Assurance (karta kredytowa i T/T) itp.
Pytanie 6: Jaki jest czas realizacji złącza SMA RF?
Odp.: 5 dni na zamówienia próbek, 3-4 tygodnie na zamówienia masowej produkcji (w zależności od ilości, ODM itp.)
Pytanie 7: Jak dostarczą mi Państwo złącze SMA RF?
Odp.: Generalnie współpracujemy z międzynarodowymi firmami kurierskimi, takimi jak DHL, UPS, FedEx, TNT, aby nasi klienci mogli szybko otrzymać swoje towary, ale przy najniższych kosztach transportu. Jednocześnie dostępna jest również wysyłka drogą lotniczą i morską.
Pytanie 8: Jak długo muszę czekać, zanim moje złącze SMA RF dotrze?
Odp.: 5-8 dni roboczych na transport lotniczy, 3-8 dni roboczych na międzynarodową przesyłkę ekspresową.
Pytanie 9: Jaka jest jakość Państwa złącza SMA RF?
Odp.: Jako dostawcy wysokiej jakości wielu krajowych projektów high-tech, dostarczanie doskonałych produktów jest naszą drogą rozwoju. Posiadamy silny zespół kontroli jakości i bardzo rygorystyczny proces, aby zagwarantować naszą jakość zgodnie z różnymi standardami klasy jakości.
Pytanie 10: Jaka jest gwarancja na złącze SMA RF?
Odp.: Nasza gwarancja wynosi 3 miesiące od daty dostawy, Elite Electronic zwraca dużą uwagę na obsługę posprzedażną.
