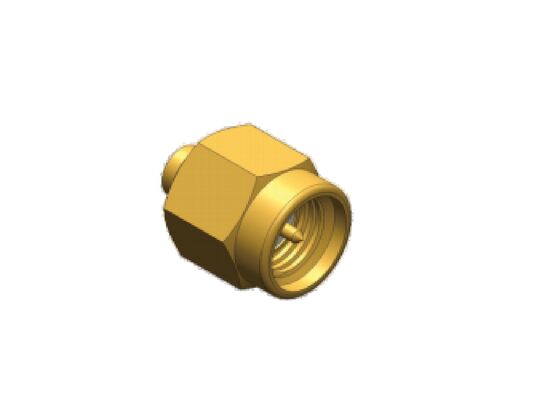

Złącze SMA RF 18GHz Wtyk Męski do kabla RG405, .086, 2# półsztywnego/elastycznego z odpornością na mgłę solną
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | łącznik SMA RF | Model: | SMA-JB2-14 |
|---|---|---|---|
| Zakres częstotliwości: | 0,3 MHz-18 GHz | Impedancja: | 50 omów |
| DWV: | 750 V | Rezystancja izolacji: | ≥5000MΩ |
| Centralny dyrygent: | Stop miedzi ze złoceniem | Zewnętrzny dyrygent: | Stop miedzi ze złoceniem |
| Typ kabla: | RG405, .086, 2#Kabel półsztywny/elastyczny | Płeć: | wtyczka męska |
| Izolatory: | PTFE | Aplikacja: | Aplikacja PCB, oprawa testowa RF, podwozie, telekomunikacja, system radarowy z układem fazowym, syst |
| Podkreślić: | Złącze SMA RF 18GHz wtyk męski,Złącze SMA do kabla RG405,Odporne na mgłę solną złącze SMA RF |
||
Złącze radiowe SMA 18 GHz męskie do kabla RG402, .086, 2# półsztywnego/elastycznego z odpornością na mgłę solną
Opis produktu
Złącza radiowe SMA, zaprojektowane z myślą o precyzyjnej miniaturyzacji, obsługują szeroki zakres częstotliwości od DC do 18 GHz. Charakteryzujące się ultra niskimi stratami wtrąceniowymi i stratami powrotnymi, złącza te utrzymują doskonałą integralność sygnału i stabilną transmisję w systemach wysokiej częstotliwości.
Złącza radiowe SMA o kompaktowej, lekkiej konstrukcji optymalizują cenną przestrzeń na płytce drukowanej, nie pogarszając parametrów elektrycznych ani mechanicznych. Łącząc spójne działanie szerokopasmowe, solidną konstrukcję i precyzyjne wykonanie, nasze złącza radiowe SMA przewyższają standardowe połączenia i stanowią niezawodne rozwiązanie dla krytycznych, wysokoczęstotliwościowych systemów radiowych.
Nasz typ złącza radiowego SMA: złącze kablowe, złącza z mocowaniem na kołnierzu, złącza do montażu na panelu, złącza do montażu na płytce drukowanej.
Dane techniczne
|
Charakterystyka elektryczna |
|
|
Numer modelu. |
SMA-JB2-14 |
|
Impedancja |
50Ω |
|
Zakres częstotliwości |
0.3MHz~18GHz |
|
VSWR |
≤1.3 |
|
Napięcie przebicia dielektryka |
750 V |
|
Rezystancja izolacji |
≥ 5000 MΩ |
|
Charakterystyka materiałowa i mechaniczna |
|
|
Przewodnik środkowy |
Stop miedzi, PozłacanyObudowa i inne |
|
Stop miedzi |
, PozłacanyDielektryk izolacyjny |
|
PTFE |
Typ kabla |
|
.086, RG405, 2# Półelastyczny/sztywny kabel |
Inny indeks |
|
96-godzinna odporność na neutralną mgłę solną |
Wymiary zarysu |
Złącze radiowe SMA
Numer modelu: SMA-JB2-14 ( 96-godzinna odporność na neutralną mgłę solną )Zastosowania
Przemysł lotniczy
- Lotnictwo
- Nawigacja
- Systemy radarowe
- Komunikacja
- Przyrząd pomiarowy
- Instrumenty
- Elektronika
- Nasze złącza radiowe SMA wykorzystują materiały premium i rygorystyczne procesy produkcyjne, aby zapewnić trwałość i niezawodność w trudnych warunkach.
Pakowanie i wysyłka
Opakowanie:
Każde złącze radiowe SMA ze stopu miedzi jest bezpiecznie zapakowane w solidne kartonowe pudełko z piankowym wypełnieniem, aby zapobiec uszkodzeniom podczas transportu.Wysyłka:
P1: Czy jesteś firmą handlową czy producentem?
Odp.: Jesteśmy producentem z ponad 23-letnim doświadczeniem w komponentach połączeń RF/mikrofalowych.
P2: Jakie produkty możecie obecnie dostarczyć?
Odp.:
SMA, SSMA, SMP, SMPM, ASMP (większy niż SMP), CSMP (mniejszy niż SMPM), N, TNC, TNCA, TMA, 2.92mm, 3.5mm, 2.4mm, adaptery, zespoły kablowe, produkty falowodowe, złącza hermetyczne szkło-metal, mikro d-sub, przeguby obrotowe mikrofalowe i inne komponenty mikrofalowe.P3: Czy dostępna jest bezpłatna próbka złącza radiowego SMA?
Odp.: Tak, jeśli mamy na stanie, dostępna jest bezpłatna próbka z odbiorem kosztów transportu.
P4: Czy Państwa firma może zaakceptować dostosowanie?
Odp.: ODM jest mile widziane. Z ponad 23-letnim doświadczeniem w ODM, Elite Electronics może pomóc w projektowaniu, rozwoju produktu, badaniach i rozwoju oraz integracji Państwa produktów połączeń.
P5: Jakie są warunki płatności?
Odp.: Możemy zaakceptować L/C, T/T, Western Union, Trade Assurance (karta kredytowa i T/T) itp.
P6: Jaki jest czas realizacji złącza radiowego SMA?
Odp.: 5 dni na zamówienia próbek, 3-4 tygodnie na zamówienia masowe (w zależności od ilości, ODM itp.)
P7: Jak dostarczą mi Państwo złącze radiowe SMA?
Odp.: Generalnie współpracujemy z międzynarodowymi firmami kurierskimi, takimi jak DHL, UPS, FedEx, TNT, aby nasi klienci mogli szybko otrzymać swoje towary, ale przy najniższych kosztach transportu. Jednocześnie dostępna jest również wysyłka drogą lotniczą i morską.
P8: Jak długo muszę czekać, zanim moje złącze radiowe SMA dotrze?
Odp.: 5-8 dni roboczych na transport lotniczy, 3-8 dni roboczych na międzynarodową przesyłkę ekspresową.
P9: Jaka jest jakość Państwa złącza radiowego SMA?
Odp.: Jako dostawcy wysokiej jakości wielu krajowych projektów high-tech, dostarczanie doskonałych produktów jest naszą drogą rozwoju. Posiadamy silny zespół kontroli jakości i bardzo rygorystyczny proces, aby zagwarantować naszą jakość zgodnie z różnymi standardami klasy jakości.
P10: Jaka jest gwarancja na złącze radiowe SMA?
Odp.: Nasza gwarancja wynosi 3 miesiące po dostawie, Elite Electronic zwraca dużą uwagę na obsługę posprzedażną.
