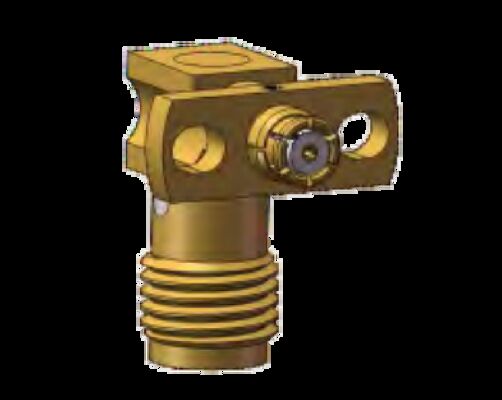

Right Angle SMA Female to SMP Female Adapter Frequency Range 0.3MHz to 18GHz Using Microwave Component

Duży Obraz : Right Angle SMA Female to SMP Female Adapter Frequency Range 0.3MHz to 18GHz Using Microwave Component Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Xi'an, Chiny
Nazwa handlowa:	ELT
Orzecznictwo:	ISO Certificates
Numer modelu:	SMA/SMP-KWFK7

Zapłata:

Minimalne zamówienie:	w magazynie
Cena:	Depending on the quantity
Szczegóły pakowania:	1PCS/Plastic Bag; 10 szt./Większa torba platyczna ； 100pcs/karton
Czas dostawy:	5-15 dni roboczych po płatności
Zasady płatności:	T/T lub LC
Możliwość Supply:	Jako Wymagania

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Adapter kątowy żeński SMA na SMP żeński na żeński	model:	SMA/SMP-KWFK7
Zakres częstotliwości:	0,3 MHz-18GHz	Mieszkania:	Stop miedzi, złocenie
Łączność:	Stop miedziany, złota	Izolator:	PTFE
Rezystancja izolacji:	> 5000MΩ	DWV:	500 V
Bliskość:	50 Ω	Długość:	maks. 20,1 mm
Temperatura:	-55 ℃ ~ + 125 ℃	w magazynie:	>300szt
Podkreślić:	Right Angle SMA to SMP adapter , SMA Female to SMP Female connector , RF coaxial adapter 0.3MHz-18GHz

Product Description:

The SMA-to-SMP adapter is one of the most commonly used in-series coaxial adapters in the RF and microwave industry. Its core function is to enable reliable interconnection between devices equipped with threaded SMA interfaces and push-on SMP interfaces.

Boasting high-frequency performance, low signal loss, and robust mechanical stability, this adapter is widely deployed across scenarios including laboratory RF test and measurement setups, satellite communication equipment, and radar systems. It is also fully compatible with test instrumentation in the 5G communications and aerospace sectors. Beyond ensuring high-precision connectivity for applications such as board-to-board interconnection, the adapter effectively safeguards the connector interfaces of high-value equipment, thereby enabling seamless, efficient compatibility between devices with disparate interface types.

Electrical Characteristics
Impedance	50Ω
Frequency Range	DC~40GHz
Rated Voltage	170VRMS
Dielectrics Voltage-resistance	500VRMS
Insulation Resistance	≥5000MΩ
Contact Resistance	Outer conductor	Normal≤2.5mΩ
	Center conductor	Normal≤6mΩ
VSWR	≤1.3

VSWR		DC~18GHz	18GHz~26.5GHz	26.5~40GHz
	Straight	≤1.25	≤1.3	≤1.4
	Right Angle	≤1.3
	Adapter	≤1.25	≤1.3	≤1.4
	Others	≤1.3

The outline demension of SMA to SMP Jack to Jack right angle adapter: SMA/SMP-KWFK7 Up to 18GHz

Other similar model SMA to SMP Female to Female right angle adapter:

Other model SMA Female to SMP Male Right Angle Adapter:

Right Angle SMA Female to SMP Female Adapter Frequency Range 0.3MHz to 18GHz Using Microwave Component 2

Applications:

Xi'an Elite Electronic is a leading manufacturer of RF Connectors & Adapters, Microwave/Waveguide components & Cable Assemblies, serving in aerospace, aviation, navigation, satellite, radar, communications fields for more than 23 years.

Right Angle SMA Female to SMP Female Adapter Frequency Range 0.3MHz to 18GHz Using Microwave Component 3

Customization:

Product Customization Services for Different Length SMP Straight Adapter are available:

Brand Name: ELT

MOQ: 200 pcs

Price: Depending on the quantity

Please send us the drawing or details and we will let our engineer to arrange the evaluation or we recommend us the alternative model or supply our solution to you.

We also can supply the customization for the connectors such as SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D Connectors, RF loads, Antennas, Filters, Power Dividers, Coupler...

Packing and Shipping:

Packaging for SMA to SMP Right Angle Adapter:

1 Piece/ small plastic bag

10 Pieces/ larger plastic bag

100 Pieces/ carton box

The SMA to SMP right angle Adapter comes securely packaged in a small cardboard box to ensure its protection during shipping. The box is labeled with the product name and specifications for easy identification.

Right Angle SMA Female to SMP Female Adapter Frequency Range 0.3MHz to 18GHz Using Microwave Component 4

For shipping, the SMA to SMP Right Angle Adapter is placed in caron. We will supply the tracking No after shipping.
