Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | Złącze TNC | Platerowanie: | Niklowane |
---|---|---|---|
Impedancja: | 50 Ω | Trwałość: | 500 cykli |
Materiał kontaktowy: | Mosiądz, BeCu | Materiał: | Bas |
Norma projektowa:: | IEC 60169-17 | Rodzaj: | proste |

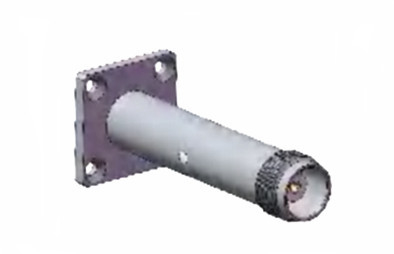

Doskonała transmisja sygnału TNC Kobieta wodoodporne 4-dziurkowe płaszcze PCB Mount RF Connector
Produkty z serii TNC to wersja nawigacyjna złącza BNC.i urządzeń wodoodpornych o stałej impedancji 50 Ohm, działających od prądu stałego do 11 GHzIstnieją dwa rodzaje złączy TNC: standardowe i odwrotne biegunowe.Chociaż ich wydajność może nie być równa produktom przemysłowymPołączenia te są idealne do różnych zastosowań komercyjnych. Są one szeroko stosowane do połączeń anten i mają wiele zastosowań w dziedzinie elektroniki lotniczej, łączności i ogólnych rynków przemysłowych.Dostępne są również łączniki z odwrotną biegunowością i 75 Ohm TNC.
Specyfikacja
Charakterystyka elektryczna
|
||||
Impedancja
|
50Ω
|
|||
Zakres częstotliwości
|
Prąd stały ~4 GHz
|
|||
Napęd nominalny
|
2500VRMS (maksymalny poziom morza)
|
|||
Włókna elektryczne Wzór napięcia
|
750VRMS (maksymalny poziom morza)
|
|||
Odporność na izolację
|
≥ 2000MΩ
|
|||
Odporność kontaktowa
|
Przewodnik zewnętrzny
|
≤ 6mΩ
|
||
Przewodnik centralny
|
≤ 1,5 mΩ
|
|||
VSMR
|
≤ 1.3
|
Specyfikacja mechaniczna
Standardy projektowania | IEC 60169-17 |
Zgodność z RoHS | - Tak, proszę. |
Zakończenie kontaktu z centrum | Kręć |
Zakończenie kontaktu zewnętrznego | Kręć |
Cykl rozmnażania | 500Cykli |
Utrzymanie kontaktów | 10N min |
Utrzymanie kable | 100N min |
Siła łączenia | 13.6N max. |
Siła rozłączająca | 13.6N max. |
Specyfikacja środowiskowa:
Temperatura pracy | -30 do +70°C |
Ocena IP (wspólna) | IP64 |
Charakterystyka:
Zastosowanie:
Lotnictwo i lotnictwo kosmiczne: łączniki TNC są szeroko stosowane w systemach avioniki do łączenia anten, nadajników i innych komponentów RF.
Obrona i wojsko: Złącza te są stosowane w systemach komunikacji wojskowej, systemach radarowych i innych urządzeniach obronnych ze względu na ich niezawodność i wytrzymałość.
Systemy łączności: łączniki TNC są stosowane w systemach łączności radiowej, takich jak radiowe dwukierunkowe, walkie-talkie i stacje bazowe.
Sprzęt testowy i pomiarowy: łączniki te są wykorzystywane w sprzęcie testowym, oscyloskopach, analizatorach widma i generatorach sygnałów do łączenia kabli i urządzeń RF.
Badania i rozwój: łączniki TNC są stosowane w laboratoriach badawczych do łączenia urządzeń RF i przeprowadzania eksperymentów w dziedzinie elektroniki i telekomunikacji.
Elektronika użytkowa: łączniki TNC można znaleźć w niektórych urządzeniach elektronicznych, takich jak sprzęt radiowy amatorski i zestawy radiowe.
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączniki (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP itp.), Jeśli nie znajdziesz używanego przez siebie złącza,Proszę o kontakt z danymi..
