TNC prosty męski łącznik koaksjalny RF ze stali nierdzewnej do kabla SFF-50-3-1

Duży Obraz : TNC prosty męski łącznik koaksjalny RF ze stali nierdzewnej do kabla SFF-50-3-1 Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-J5CG

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	100 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Materiał:	Mosiądz
Materiał kontaktowy:	Mosiądz, BeCu	Trwałość:	500 cykli
Norma projektowa::	IEC 60169-17	Rodzaj:	proste
Podkreślić:	Prostowy złącze koaksjalne TNC RF , Złącze RF koaksjalne ze stali nierdzewnej , SFF-50-3-1 łącznik koaksjalny RF

TNC prosty męski łącznik koaksjalny RF ze stali nierdzewnej do kabla SFF-50-3-1

Produkty z serii TNC to wariacja nawinięta z złącza BNC, wyposażona w nitki śrubowe do bezpiecznego połączenia.urządzenia wodoodporne utrzymują stałą impedancję 50 ohm i działają w zakresie częstotliwości DC-11 GHzIstnieją dwa główne typy złączy TNC: standardowe i odwrotne biegunowe.te ekonomiczne złącza są odpowiednie do różnych zastosowań komercyjnychChociaż ich wydajność może nie odpowiadać wydajności produktów przemysłowych lub wysokiej jakości, doskonale sprawdzają się w zastosowaniach takich jak połączenia antenowe.obronnośćDodatkowo dostępne są wersje z odwrotną biegunowością i 75-ohmowe wersje złącza TNC.

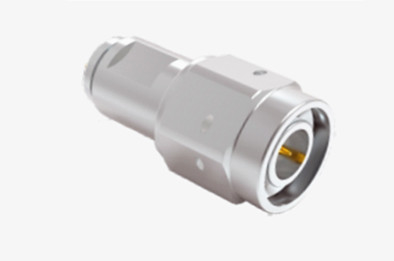

TNC prosty męski łącznik koaksjalny RF ze stali nierdzewnej do kabla SFF-50-3-1 0

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

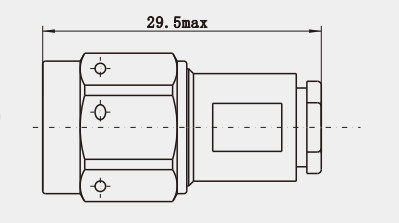

Szczegółowy rysunek

TNC prosty męski łącznik koaksjalny RF ze stali nierdzewnej do kabla SFF-50-3-1 1

Charakterystyka:

1Połączenie na nić: połączenie na nić sprawia, że połączenie jest bardziej solidne i niezawodne, w porównaniu z bagnetem i innymi metodami połączenia, może lepiej zapobiegać przypadkowemu rozluźnianiu,odpowiedni do zastosowań wymagających wysokiej stabilności połączenia, np. w warunkach drgań urządzeń łączności komórkowej.
2Specyficzna średnica wewnętrzna zewnętrznego przewodnika: średnica wewnętrzna zewnętrznego przewodnika wynosi 6,5 mm (0,256 cali), a niektóre inne typy połączeń koaksjalnych RF, takie jak typ BNC, typ SMA,itd.. w wielkości oczywistej różnicy, łatwo rozpoznać i odróżnić między zastosowaniami.

Zastosowanie:

1Komunikacja bezprzewodowa: Jest używana do łączenia bezprzewodowych stacji bazowych, sprzętu łączności satelitarnej i nadajników radiowych w celu zapewnienia stabilnego połączenia RF.czy jest to przekaz sygnału między stacjami bazowymi lub komunikacja między stacjami bazowymi a terminaliami mobilnymi, łączniki TNC mogą zapewnić wydajną i stabilną transmisję sygnałów w celu zaspokojenia potrzeb dużej liczby użytkowników komunikujących się jednocześnie.
2. Komunikacja przewodowa: W systemie komunikacji przewodowej, takim jak sieć lokalna i sieć metropolitalna, łączniki TNC mogą być używane do łączenia różnych urządzeń komunikacyjnych przewodowych,takie jak przełączniki, routerów itp., w celu osiągnięcia szybkiej transmisji danych i stabilnej pracy sieci.

UWAGA:
Mamy ponad 10 000 rodzajówłącznik TNC, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
