Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu

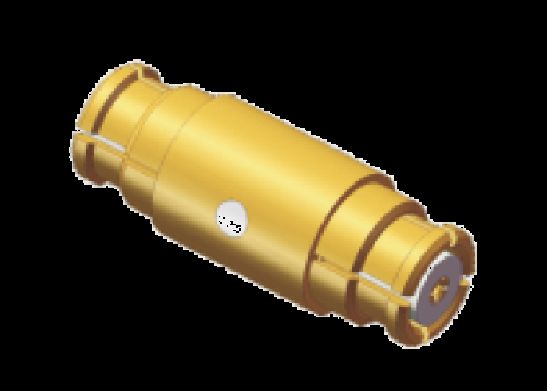

| Nazwa produktu: | Kołnierz z 2 otworami SMP Męskie złącze koncentryczne RF | Model: | SMP-KK13 |
|---|---|---|---|
| Zakres częstotliwości: | 0,3 MHz-18 GHz | Mieszkania: | Stop miedzi, złocenie |
| Łączność: | Stop miedzi, złocisty | Izolator: | PTFE |
| Styl mocowania: | Niewidomy kolega | Rezystancja izolacji: | >5000MΩ |
| DWV: | 500 V | Bliskość: | 50 Ω |
| Długość: | 10,7 mm | Temperatura: | -55 ℃ ~ + 125 ℃ |
| w magazynie: | >800szt | ||
| Podkreślić: | SMP female to female adapter,SMP jack to jack connector,18GHz RF coaxial adapter |
||
Opis produktu:
Złącze SMP to podminiaturowy złącze koaksjalny RF przeznaczony do zastosowań o wysokiej częstotliwości do 40 GHz.co czyni go idealnym do stosowania w różnych urządzeniach elektronicznych, systemy komunikacji, stacom, radar itp. dla połączenia między płytami.Wtyczka męska ma trzy struktury: pełne otwieranie, ograniczone otwieranie (zwane również pół-otwieranie, pół-otwieranie) i gładkie otwieranie (w tym rękawiczka łapacza).
W zależności od zastosowania użytkownik może wybrać wtyczkę męską o różnych konstrukcjach.Całkowita ucieczka.ma maksymalną siłę zatrzymywania połączenia, najlepszą odporność na wibracje i wydajność uderzeniową.
Jeżeli użytkownik potrzebuje wielokrotnego wstawiania, może użyć ograniczonego rozluźnienia (zwanego również półrozluźnieniem, półrozluźnieniem).siła zatrzymywania jest średniana gładkiej konstrukcji otworuJest szeroko stosowany do montażu PCB i połączeń ślepych.
Kiedy użytkownik potrzebuje więcej lub musi zmontować wiele płyt SMP na pokład RF koaksjalny adapter łącznik, mogą wybrać gładką strukturę otworu.ma taką samą siłę zaangażowania i siły odłączenia i pozwala na błędne ustawienie osi i promieniowania.
|
Charakterystyka elektryczna
|
||
|
Impedancja
|
50Ω
|
|
|
Zakres częstotliwości
|
Prąd stały ~ 40 GHz
|
|
|
Napęd nominalny
|
170VRMS
|
|
|
Włókna elektryczne Wzór napięcia
|
500VRMS
|
|
|
Odporność na izolację
|
≥ 5000MΩ
|
|
|
|
Przewodnik zewnętrzny
|
Normalne ≤ 2,5 mΩ
|
|
Przewodnik centralny
|
Normalne ≤ 6mΩ
|
|
|
VSWR
|
≤ 1.3
|
|
| VSWR | Prąd stały ~ 18 GHz | 18 GHz ~ 26,5 GHz | 26.5 ~ 40GHz | |
| Wprost. | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| Kąt prosty | ≤ 1.3 | |||
| Adaptator | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| Pozostałe | ≤ 1.3 |
/Rozmiar szkicu SMP /Jack do Jack:SMP-KK13 Do 18 GHz
PozostałeSMP Kobieta do kobietyPodobne modele: SMP-KK25 Do 40GHz
Więcej produktów, proszę skontaktować się z nami swobodnie dla Flance mount SMPłącznik adaptera koaksjalnego RFkatalog sales3@xa-elite.com.cn
Zastosowanie:
Xi'an Elite Electronic jest wiodącym producentem łączników i adapterów RF, komponentów mikrofalowych / przewodników fal i zespołów kablowych, służących w przemyśle lotniczym, lotniczym, nawigacyjnym, satelitarnym, radarowym,komunikacjapola od ponad 23 lat.
Dostosowanie:
Usługi dostosowywania produktów do różnych długości prostych SMPłącznik adaptera koaksjalnego RFsą dostępne:
Nazwa marki: ELT
MOQ: 200 sztuk
Ceny: W zależności od ilości
Prosimy o wysłanie nam rysunku lub szczegółów, a nasz inżynier zorganizuje ocenę lub polecamy nam alternatywny model lub dostarczymy rozwiązanie.
Możemy również dostarczać dostosowanie dla złączy takich jakSMA, SSMA, SMP, SSMP ((SMPM), CSMP ((SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2,92 mm, 2,4 mm, 1,85 mm, łączniki Micro D,obciążenia RF,Antenny, filtry, podziały mocy, sprzęgło.
Opakowanie i wysyłka:
Opakowanie dla SMP Straightłącznik adaptera koaksjalnego RF:
1 sztukę/ mały plastikowy worek
10 sztuk/ większy plastikowy worek
100 sztuk/ karton
SMP Straightłącznik adaptera koaksjalnego RFJest bezpiecznie zapakowany w małe pudełko kartonowe, aby zapewnić ochronę podczas wysyłki.
W odniesieniu do żeglugi morskiej SMP Straightłącznik adaptera koaksjalnego RFDostarczymy numer śledzenia po wysyłce.
