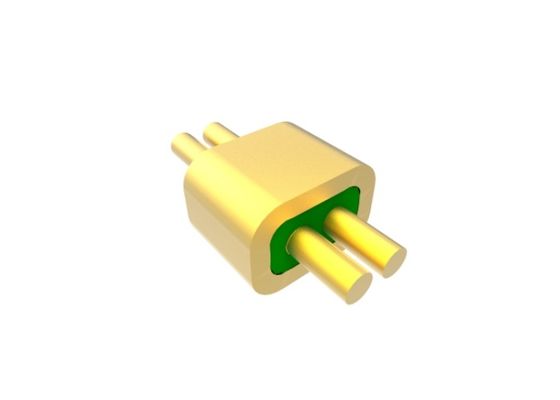

Kovar 4J29 2-Pin Header Connector Hermetic DC Straight Cut For Solder MC-1764-JH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 2 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| Nazwa handlowa: | ELT(Elite) | ODM: | can be customized according to your requirement |
| Podkreślić: | Złącze nagłówkowe Kovar 4J29 z dwupinkami,hermetyczne złącze DC z prostym cięciem,szczelne złącze lutowane szkło-metal |
||
2-Pin Hermetyczny DC Wielopinowy Header Prosty Pin do Lutowania
Specyfikacja MC-1764-JH:
| Nazwa produktu | Hermetyczny Prosty Pin Wielopinowy Header |
| Impedancja | NA |
| Typ | 2 piny |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7050 lub 7070
Zielony lub Biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie wytrzymywane | ≥100V |
|
Hermetyczność Współczynnik wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65℃~+260℃ |

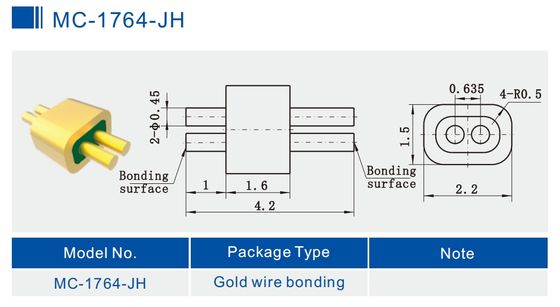

Szczegółowy obraz (mm) MC-1764-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
Wprowadzenie
Hermetyczne uszczelnienia szkło-metalowe RF/DC /Wielopinowe headery /Złącze jest również nazywane Izolatorem szklanym. Służą głównie do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami i modułami, modułami i komponentami z wymaganiami dotyczącymi uszczelnienia gazowego. Są jednym z najważniejszych elementów w uszczelnianiu komponentów.
Szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych jest używane jako materiał izolacyjny i nośny. Obudowa i przewodnik są wykonane ze stopu Kovar spiekanego w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak łączenie drutem złotym, lutowanie i łączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, wysoce niezawodne i są szeroko rozpowszechnione w przemyśle elektronicznym w ostatnich latach.
Cechy:
-Mały rozmiar
-lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: łączenie drutem złotym, lutowanie i metoda łączenia do wyboru
Zastosowanie:
Szeroki zakres zastosowań w pakietach elektronicznych, przeciwdziałaniu elektronicznemu, satelitach, pociskach, radarach i innych dziedzinach wojskowych, awionice, lotnictwie i motoryzacji. Może być używany z SMA, produktami fal milimetrowych.
Zalety:
-Klasa wojskowa z pozłacanym 1,27um
-Ścisła kontrola tolerancji
-Standardowy i niestandardowy projekt do wyboru.
-Wysoka opłacalność produktów i usług
-Duże zapasy standardowych rozmiarów
-Szybka dostawa produktów niestandardowych
Lista produktów:
| 50Ω RF Jednopinowy seria JM | Lutowanie, łączenie i wybór łączenia |
| 50Ω RF Jednopinowy seria JM Standard | Lutowanie, łączenie i wybór łączenia |
| 50Ω RF Jednopinowy seria JM Niestandardowy | Lutowanie, łączenie i wybór łączenia |
| DC Jednopinowy seria JK | Lutowanie i wybór łączenia |
| DC Jednopinowy seria JK Standard | Lutowanie i wybór łączenia |
| DC Jednopinowy seria JK Niestandardowy | Lutowanie i łączenie z główką gwoździa |
|
Wielopinowy Header seria JMC
|
1-9 pinów z wyborem 1-3 rzędów |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Mamy ponad 100 000 typów Hermetycznych złączy szkło-metal, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając swoje dane.
