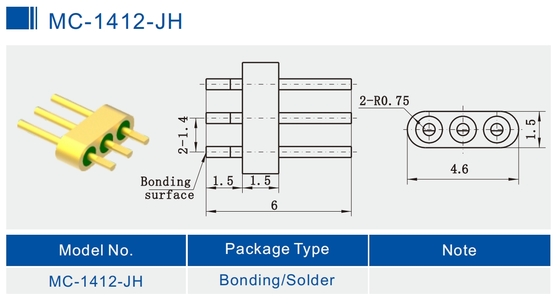

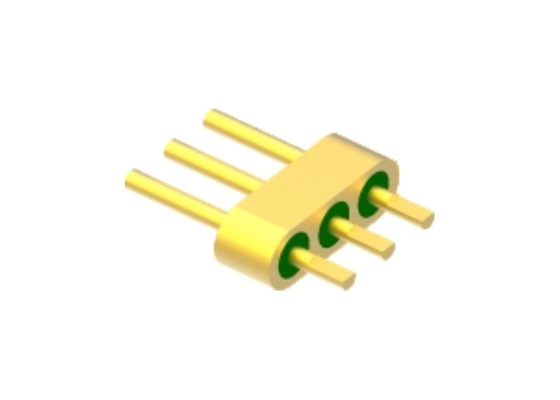

3-pinowy hermetyczny wielopinowy złącze kołkowe z powierzchnią wiązania z frezowaniem MC-1412-JH
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Platerowanie: | Złoto | Szpilka: | Multi-pin |
|---|---|---|---|
| Numer pin: | 3 szpilki | Materiał pin: | Kovar 4J29 |
| Materiał szklany: | 7052 7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| Certyfikat: | ROHS ISO-9001-2015 | Pakiet: | Szklane uszczelki metalowe |
| Nazwa handlowa: | ELT(Elite) | ODM: | można dostosować zgodnie z Twoim wymaganiem |
| Podkreślić: | 3 szpilki hermetyczny złącza złoty drut łączący,łącznik głowicy wieloodciskowej DC MC-1412-JH,złącza ze szklanym do metalowego |
||
3-pinowy hermetyczny wielopinowy złącze kołnierzowe z powierzchnią wiązania z frezowaniem
SpecyfikacjaJMC-1946-JH:
| Nazwa produktu | 3-pinowy hermetyczny wielopinowy kołnierz |
| Impedancja | NA |
| Typ | 3 piny |
| Rzędy | 1 rząd |
| Kolor | Pozłacane |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7050 lub 7070
Zielony lub Biały
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie wytrzymywane | ≥100V |
|
Hermetyczność Współczynnik wycieku |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65℃~+260℃ |
Wprowadzenie
Hermetyczne przepusty RF/DC szkło-metal /Wielopinowe kołnierze /Złączejest również nazywaneIzolatorem szklanym. Służą głównie do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami i modułami, modułami i komponentami z wymaganiami dotyczącymi uszczelnienia gazowego. Są jednym z najbardziej krytycznych elementów w uszczelnieniach.
Szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych jest używane jako materiał izolacyjny i nośny. Obudowa i przewodnik są wykonane zestopu Kovarktóry jest spieczony w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak wiązanie drutem złotym, lutowanie i łączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, wysoce niezawodne i są szeroko rozpowszechnione w przemyśle elektronicznym w ostatnich latach.
Cechy:
-Mały rozmiar
-Lekki
-Hermetyczny
-Stabilna jakość iwysoka niezawodność
-Przewodnik wewnętrzny: wiązanie drutem złotym, lutowanie i metoda łączenia do wyboru
Zastosowanie:
Szeroki zakres zastosowań w pakietach elektronicznych, przeciwdziałaniu elektronicznemu, satelitach, pociskach, radarach i innych dziedzinach wojskowych, awionice, lotnictwie i motoryzacji. Może być używany z SMA, produktami fal milimetrowych.
Zalety:
-Klasa wojskowa z pozłacanym 1,27um
-Ścisłakontrola tolerancji
-Standardowy i niestandardowy projekt do wyboru.
-Wysoka opłacalność produktów i usług
-Duże zapasy standardowych rozmiarów
-Szybka dostawa produktów niestandardowych
Lista produktów:
| 50Ω RF Jednopinowy seria JM | Lutowanie, łączenie i wiązanie do wyboru |
| 50Ω RF Jednopinowy seria JM Standard | Lutowanie, łączenie i wiązanie do wyboru |
| 50Ω RF Jednopinowy seria JM Niestandardowy | Lutowanie, łączenie i wiązanie do wyboru |
| DC Jednopinowy seria JK | Lutowanie i wiązanie do wyboru |
| DC Jednopinowy seria JK Standard | Lutowanie i wiązanie do wyboru |
| DC Jednopinowy seria JK Niestandardowy | Lutowanie i wiązanie z główką gwoździa do wyboru |
|
Wielopinowy kołnierz seria JMC
|
1-9 pinów z 1-3 rzędami do wyboru |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Mamy ponad 100 000 typów Hermetycznych złączy szkło-metal, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając swoje dane.
