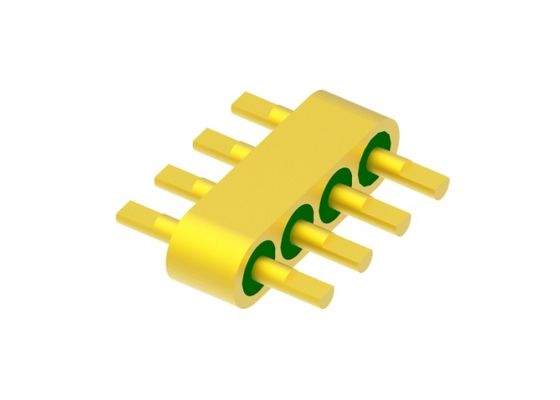

Wielopinowy ołowiony złotem czteropinowy głowica z hermetycznymi złączami MC-677-JH do szkła 7052
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 4 pins | Glass Material: | 7052,7070 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Nazwa handlowa: | ELT(Elite) |
| ODM: | can be customized according to your requirement | ||
| Podkreślić: | Główka 4-pin z hermetycznymi złączami,Główka wieloodpozycyjna z hermetycznymi złączami,Złote nagłówki z hermetycznymi złączami |
||
4-Pin Hermetyczny Wielopinowy Header Z Powierzchnią Łączenia
Specyfikacja MC-677-JH:
| Nazwa produktu | Hermetyczny 4 Pin Header Z Powierzchnią Łączenia |
| Impedancja | NA |
| Typ | 4 piny |
| Rzędy | 1 rząd |
| Kolor | Pozłacany |
| Materiał obudowy i pinów | Kovar 4J29 |
|
Materiał szklany
Kolor szkła
|
Typ 7070
Zielony
|
| Zakres częstotliwości | NA |
| VSWR | NA |
| Napięcie wytrzymywane | ≥100V |
|
Hermetyczność Współczynnik nieszczelności |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Rezystancja izolacji | ≥2000MΩ |
| Temperatura pracy | -65℃~+260℃ |

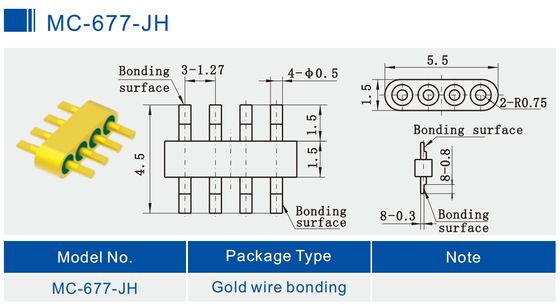

Szczegółowy obraz (mm) MC-677-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
-----------------------------------------------------------------------------------------------------------------------------------------
Inne hermetyczne 4-pinowe headery
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
Wprowadzenie
Hermetyczne uszczelnienia szkło-metalowe RF/DC /Headery wielopinowe /Złącze jest również nazywane Izolatorem szklanym. Służą głównie do przesyłania sygnałów mikrofalowych, sygnałów zasilania i sygnałów sterujących między modułami i modułami, modułami i komponentami z wymaganiami dotyczącymi uszczelnienia gazowego. Są jednym z najbardziej krytycznych elementów w komponentach uszczelniających.
Szkło o niskiej stałej dielektrycznej i niskich stratach dielektrycznych jest używane jako materiał izolacyjny i nośny. Obudowa i przewodnik są wykonane ze stopu Kovar spiekanego w wysokiej temperaturze, a powierzchnia jest pozłacana. Przewodnik środkowy ma różne style zakończeń, takie jak łączenie drutem złotym, lutowanie i łączenie itp. Izolatory szklane są małe, lekkie, hermetyczne, wysoce niezawodne i są szeroko rozpowszechnione w przemyśle elektronicznym w ostatnich latach.
Cechy:
-Mały rozmiar
-lekki
-Hermetyczny
-Stabilna jakość i wysoka niezawodność
-Przewodnik wewnętrzny: łączenie drutem złotym, lutowanie i metoda łączenia do wyboru
Zastosowanie:
Szeroki zakres zastosowań pakietów elektronicznych, przeciwdziałania elektronicznego, satelitów, pocisków, radarów i innych w wojsku, awionice, lotnictwie i motoryzacji. Może być używany z SMA, produktami fal milimetrowych.
Zalety:
-Klasa wojskowa z pozłacanym 1,27um
-Ścisła kontrola tolerancji
-Standardowy i niestandardowy projekt do wyboru.
-Wysoka opłacalność produktów i usług
-Duże zapasy standardowych rozmiarów
-Szybka dostawa produktów niestandardowych
Lista produktów:
| 50Ω RF Jednopinowy seria JM | Lutowanie, łączenie i łączenie do wyboru |
| 50Ω RF Jednopinowy seria JM Standard | Lutowanie, łączenie i łączenie do wyboru |
| 50Ω RF Jednopinowy seria JM Niestandardowy | Lutowanie, łączenie i łączenie do wyboru |
| DC Jednopinowy seria JK | Lutowanie i łączenie do wyboru |
| DC Jednopinowy seria JK Standard | Lutowanie i łączenie do wyboru |
| DC Jednopinowy seria JK Niestandardowy | Lutowanie i łączenie z główką gwoździa do wyboru |
|
Header wielopinowy seria JMC
|
1-9 pinów z 1-3 rzędami do wyboru |
| Niestandardowe wymiary |
Szeroki zakres |
UWAGA:
Mamy ponad 100 000 typów Hermetycznych złączy szkło-metal, jeśli złącze, którego używasz, nie zostało znalezione, skontaktuj się z nami, podając swoje dane.
