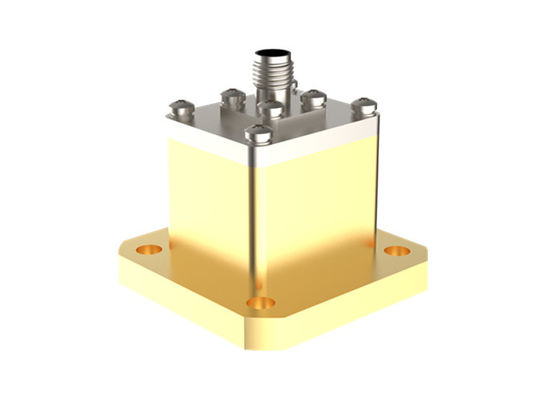

9.84GHz~15GHz WR75 do SMA Kobieta End Launch Waveguide To Coax Adapter SMA/BJ120-KFE
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Falowód WR75 do nakładania adapterów | Material: | Brass |
|---|---|---|---|
| Włócznienie: | Pozłacany | Zakres częstotliwości: | 9.84 GHZ-15GHZ |
| Złącze: | Kobieta SMA | VSWR: | 1.25 |
| Rozmiar falowodu: | WR75 | Budowa ciała: | Zakończ uruchamianie |
9.84GHz~15GHz WR75 do SMA Kobieta End Launch Waveguide To Coax Adapter
Częstotliwośćo pojemności nieprzekraczającej 10 Wprzetwarzane przezElite Electronic(ELT) pokrycie5.4 GHz-110 GHzZ wysoką niezawodnością, małym rozmiarem i doskonałą wydajnością jest szeroko stosowany w urządzeniach do pomiaru mikrofalowych i fal milimetrowych.standardowe prostokątne i podwójne przewodniki fal, a nie standardowe przewodniki fal mogą być dostosowywane zgodnie z wymaganiami użytkownika.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 i mikrostrypu. Adaptory wiodące fale do koaksów są podzielone na dwa rodzaje: końcowe uruchamianie i uruchamianie pod kątem prostym z orientacji interfejsu.konstrukcja o dużej mocy.
SpecyfikacjaSMA/BJ120-KFE:
| Nazwa produktu | WR75 do SMA Kobieta wiodąca falą do adapterów koaksjalnych |
| Model nr. | SMA/BJ120-KFE |
| Rodzaj koaksjalny | SMA Kobieta |
| Wielkość przewodnika fal | WR75 |
| Styl ciała | Zakończenie startu |
| Zakres częstotliwości | 90,84 GHz-15 GHz |
| Impedancja SMA | 50 ohm |
| VSWR | 1.25 |
Zalety:
-Nasze adaptery wiodące falą mają wysoką niezawodność, miniaturowy rozmiar i doskonałą wydajność, co sprawia, że są szeroko stosowane w urządzeniach do pomiaru fal mikrofalowych i fal milimetrowych itp.

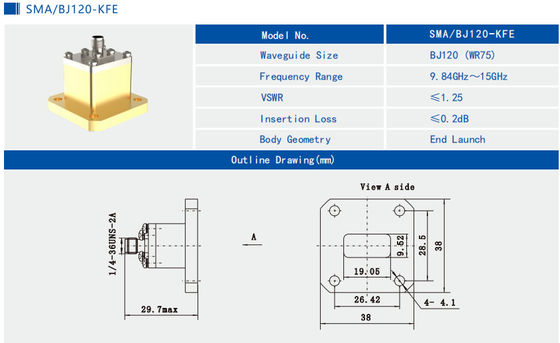

Rysunek zarysu i zdjęciaWR75 do SMA Kobieta przewodnik fal do adaptera koaksalnegoSMA/BJ120-KFE:
PowiązaneSMA Kobieta przewodnik fal do adapterów koaksalnych z Elite Electronic.
| Numer modelu | Opis | Uwaga: |
| SMA/BJ100-KFE2 | Kobiety z adapterami prostokąta WR90 do SMA | 8.2GHz~12.5GHz |
| SMA/BJ100-KF6 | WR90 do SMA kobietakąt prostyAdaptory | 8.2GHz~12.5GHz |
| SMA/BJ120-KF6 | Kobiety z adapterami prostokąta WR75 do SMA | 9.84GHz~15GHz |
| SMA/BJ140-KFE | Adaptory startowe WR62 do SMA z kobiecego końca | 110,9 GHz~18 GHz |
| SMA/BJ140-KF15 | Kobiety z adapterami prostokąta WR62 do SMA | 110,9 GHz~18 GHz |
| SMA/BJ180-KFE5 | Adaptory startowe WR51 do SMA z kobiecego końca | 14.5GHz~22GHz |
| SMA/BJ180-KF2 | Kobiety adaptery prostokątne WR51 do SMA | 14.5GHz~22GHz |
Odniesienia krzyżowe do norm przewodników fal
| Standardy chińskie | Standardy międzynarodowe | Zakres częstotliwości (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20 do 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
UWAGA:
Mamy ponad 1000 rodzajówPrzewodnik fal do adapterów koaksjalnychJeśli nie znajdziesz używanego adaptera, skontaktuj się z nami podając swoje dane.Wspaniale przyjmujemy wymiar ODM.
