Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF typu N | Włócznienie: | Niklowane |
|---|---|---|---|
| Impedancja: | 50Ω | Zakres częstotliwości: | Prąd stały ~ 11 GHz |
| Model: | N-KyB2 | Płeć: | Kobieta |
| Materiał: | Mosiądz | izolator: | PTFE |
| Trwałość: | 500 cykli | ||
| Podkreślić: | Złącze koaksjalne N,przepust,Niklowane złącze N |
||
N 4 otwory bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki bramki
Złącza typu N wyposażone są w mechanizmy zaangażowania nici śrubowej, zapewniające solidną odporność na wibracje i doskonałą wydajność elektryczną.Nasze modele przewyższają standardowe 11 GHzZłącza te wykazują szeroką kompatybilność z różnymi typami kabli RF i są szeroko wykorzystywane w takich gałęziach przemysłu, jak avionika, inżynieria lotnicza, systemy radarowe, technologia mikrofalowa,cyfrowe telekomunikacje, oraz urządzenia do badań wysokiej częstotliwości.
Specjalizujemy się w produkcji rozwiązań typu N, dostosowanych do potrzeb klienta, bez względu na to, czy wymagają one konfiguracji prostych czy pod kątem prostym, montażu paneli, podwozia,lub konstrukcji do mocowania pasów.
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~11GHz ((Max.18GHz) | |
| Napęd nominalny | 1000VRMS* ((Max.Poziom morza) | |
| Włókna elektryczne Wzór napięcia | 1500VRMS* ((Max.Poziom morza) | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤ 0,5 mΩ |
| Przewodnik centralny | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Pozostałe, z miedzi |
| Kobieta | Fosfor Brąz, pozłacany | |
| Odporny kontakt | Fosfor Brąz | Pozostałe, z wyłączeniem: |
| Skórka / obudowa | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Klempy kablowe | Z miedzi | Pozostałe |
| Izolacja | PTFE | |
| Gasketa | Kauczuk silikonowy | |
| Trwałość | 500 cykli | |

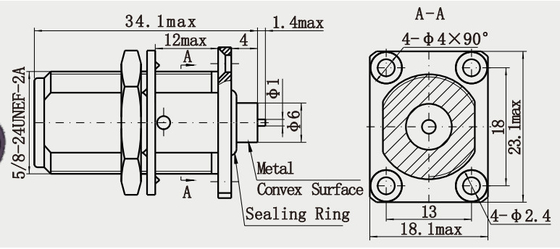

Szczegółowy rysunek
Rysunek:
Charakterystyka:
1- Dostosowanie się do środowiska
Odporność na wibracje i wstrząsy: konstrukcja zamykająca z nitkami skutecznie odporna na wibracje mechaniczne i wstrząsy, nadająca się do trudnych warunków (np. lotnictwo kosmiczne, sprzęt wojskowy).
Zakres temperatur: Zazwyczaj stabilny w zakresie od -55°C do +125°C, niektóre produkty wojskowe są odporne na ekstremalne temperatury.
Poziom ochrony: opcjonalna konstrukcja wodoodporna i przeciwduszczowa (np. IP67/IP68), nadająca się do użytku w środowiskach zewnętrznych lub wilgotnych.
2Kompatybilność i elastyczność
Przystosowany do różnych kabli: może pasować do kabli półprężnych, półprężnych, elastycznych itp., obejmujących różne scenariusze zastosowań (np. instrumenty badawcze, stacje bazowe,systemy radarowe).
Dostosowanie: typ interfejsu, zakres częstotliwości, materiał (np. stali nierdzewnej odpornej na korozję), obróbka powierzchni (np. pokryta złotem, pokryta rodem) itp.można dostosować zgodnie z wymaganiami.
Zastosowanie:
1Przemysł i badania
Eksperymentacja mikrofalowa i badania i rozwój RF: wspiera testowanie sygnałów wysokiej częstotliwości i integrację sprzętu w środowiskach laboratoryjnych, takich jak projektowanie anten i analiza materiałów14.
Centrum danych o wysokiej wydajności: dla szybkich połączeń RF między serwerami a urządzeniami komunikacyjnymi w celu zapewnienia integralności sygnału4.
2. Inne szczególne scenariusze
Bezprzewodowy system nadzoru na zewnątrz: w systemach bezpieczeństwa złącza typu N są dostosowane do deszczu i śniegu dzięki wodoodpornej konstrukcji (np. mocowanie płaszcza) 14.
Aplikacje o dużej mocy: np. kuchenki mikrofalowe, urządzenia grzewcze RF, złącza N mogą wytrzymać przenoszenie dużej mocy14
Katalog produktów:
| Adapter RF |
| Zestawy kabli RF |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Przewodnik fal do adaptera koaksjalnego |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Złącze RF MCX/MMCX |
| Połączenie TNC RF |
| Złącze RF typu N |
|
Złącza fal milimetrowych ((2.4mm, 2.92mm)
|
Opakowanie i dostawa:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówTyp N Złącze, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
