N Kobieta Płata niczelonowa podgrodzina RF z łącznikiem koaksjalnym z mikropłytką

Duży Obraz : N Kobieta Płata niczelonowa podgrodzina RF z łącznikiem koaksjalnym z mikropłytką Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-KYD17

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Niklowane
Płeć:	Kobieta	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-KYD17	Impedancja:	50Ω

N Kobieta Płata niczelonowa podgrodzina RF z łącznikiem koaksjalnym z mikropłytką

Złącza typu N posiadają nawiane interfejsy zapewniające bezpieczne sprzężenie, w połączeniu z wyjątkową odpornością na drgania i zoptymalizowaną wydajnością elektryczną.Podczas gdy ich typowy zakres częstotliwości sięga 11 GHzNasze zaawansowane modele obsługują prędkość do 18 GHz.Złącza te wykazują szeroką kompatybilność z różnymi typami kabli RF i są szeroko stosowane w różnych gałęziach przemysłu, w tym inżynierii lotniczej i kosmicznej, systemy radarowe, technologia mikrofalowa, cyfrowe telekomunikacje i urządzenia do badań wysokiej częstotliwości.

Oferujemy w pełni dostosowalne złącza typu N i adaptery dostosowane do różnych specyfikacji.Nasze rozwiązania mogą być precyzyjnie zaprojektowane w celu zaspokojenia Twoich wyjątkowych potrzeb aplikacyjnych.

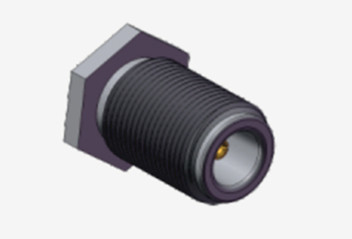

N Kobieta Płata niczelonowa podgrodzina RF z łącznikiem koaksjalnym z mikropłytką 0

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Blas, Pozostałe
	Kobieta	Fosfor brązowy, Pozostałe
Odporny kontakt	Fosfor Brąz	Pozostałe
Skórka / obudowa	Miedziana, stal nierdzewna	Pozostałe
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

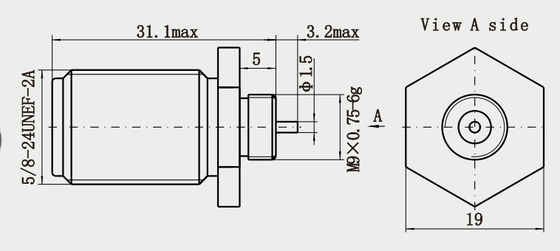

Szczegółowy rysunek

N Kobieta Płata niczelonowa podgrodzina RF z łącznikiem koaksjalnym z mikropłytką 1

Charakterystyka:

1Kompatybilność i elastyczność
Przystosowany do różnych kabli: może być dopasowany do kabli półprężnych, półprężnych, elastycznych itp., obejmujących różne scenariusze zastosowań (np. instrumenty badawcze, stacje bazowe,systemy radarowe).
Dostosowanie: Typ interfejsu, zakres częstotliwości, materiał (np. stali nierdzewnej odpornej na korozję), obróbka powierzchni (np. pokryta złotem, pokryta rodem) można dostosować zgodnie z wymaganiami.
2Typowe scenariusze zastosowań
Pole łączności: łączność mikrofalowa, łączność satelitarna, stacja bazowa 5G/6G, łącze światłowodo-antenowe.
Badanie i pomiar: interfejs RF analizatora sieci wektorowej, analizatora widma, generatora sygnału i innego sprzętu.
Obrona i lotnictwo: systemy radarowe, sprzęt wojenny elektroniczny, komunikacja powietrzna, systemy sterowania rakietami.
Badania przemysłowe i naukowe: eksperymenty RF, testowanie urządzeń mikrofalowych, szybkie przesyłanie w wysokowydajnych centrach danych.

Zastosowanie:

1Obrona i lotnictwo
Systemy radarowe: stosowane do łączenia modułów nadajników radarowych i anten, dostosowane do potrzeb transmisji sygnału o dużej mocy i wysokiej częstotliwości14.
Sprzęt do walki elektronicznej: W wojskowych systemach komunikacji i zakłóceń łączniki N zapewniają niezawodne połączenia odporne na wibracje, wodoodporne i nieprzepuszczalne14.
Sprzęt lotniczy: stosowany w pokładowych systemach komunikacji i nawigacji, przystosowany do ekstremalnych temperatur i mechanicznych warunków wstrząsowych14.
2Przemysł i badania
Eksperymenty mikrofalowe i badania i rozwój RF: wspieranie testowania sygnałów wysokiej częstotliwości i integracji sprzętu w środowiskach laboratoryjnych, takich jak projektowanie anten i analiza materiałów14.
Centrum danych o wysokiej wydajności: dla szybkich połączeń RF między serwerami a urządzeniami komunikacyjnymi w celu zapewnienia integralności sygnału4.
