Pozłacany złącznik koncentryczny RF N-KYD13 z żeńskim gniazdem typu N, z mosiężnym pinem, do montażu na przegrodzie

Duży Obraz : Pozłacany złącznik koncentryczny RF N-KYD13 z żeńskim gniazdem typu N, z mosiężnym pinem, do montażu na przegrodzie Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-KYD13

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Pozłacany
Płeć:	Kobieta	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-KYD13	Impedancja:	50Ω
Podkreślić:	Złącze koncentryczne RF N żeńskie , do montażu na przegrodzie , Złącze koncentryczne RF N żeńskie

N Płaszczyzna Kobieta Mikrostrip RF Koaksjalny zespół z miedzianą szpilką

Złącza typu N to nawinięte interfejsy koaksjalne znane ze swojej odporności na wibracje, doskonałej wydajności elektrycznej,i typowej częstotliwości operacyjnej do 11 GHz, z naszymi zaawansowanymi modelami rozszerzającymi tę zdolność do 18 GHzTe wszechstronne złącza wykazują wyjątkową integralność sygnału na wielu platformach kabli RF i mają szerokie zastosowanie w inżynierii lotniczej, systemach radarowych, technologii mikrofalowej,cyfrowe telekomunikacje, urządzeń radiowych i środowisk badawczych o wysokiej częstotliwości.

Specjalizujemy się w produkcji rozwiązań typu N dostosowanych do różnych specyfikacji technicznych.Nasze możliwości dostosowania obejmują orientację złącza (standardowe lub ustawione kąt konfiguracji), stylów montażu (montaż paneli, podwozia lub konstrukcji mocowania płaszczyzny) i specjalistycznych konfiguracji adapterów, zapewniających precyzyjną integrację z wyjątkowymi wymaganiami systemu.

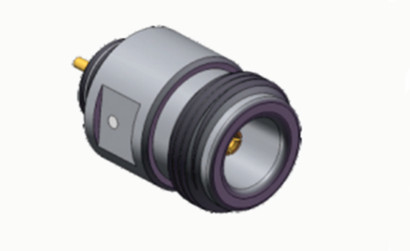

Pozłacany złącznik koncentryczny RF N-KYD13 z żeńskim gniazdem typu N, z mosiężnym pinem, do montażu na przegrodzie 0

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Blas, Pozostałe
	Kobieta	Fosfor brązowy, Pozostałe
Odporny kontakt	Fosfor Brąz	Pozostałe
Skórka / obudowa	Miedziana, stal nierdzewna	Pozostałe
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

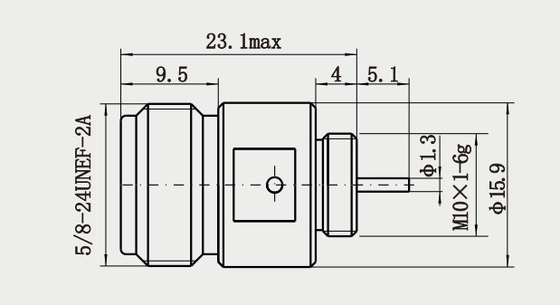

Szczegółowy rysunek

Pozłacany złącznik koncentryczny RF N-KYD13 z żeńskim gniazdem typu N, z mosiężnym pinem, do montażu na przegrodzie 1

Charakterystyka:

1Charakterystyka mechaniczna
Konstrukcja sprzęgła nawiasowego: niezawodne połączenie poprzez zaciskanie rotacyjne, zapewniające dobrą stabilność mechaniczną i odporność na drgania, odpowiednie do środowisk drgających (np. lotnictwo,urządzenia samochodowe).
Wielokrotne montowanie: obsługuje konfiguracje prosto, pod kątem prawym, na podgrzewacz lub na podgrzewacz, aby spełnić różne wymagania przestrzenne.
Trwałość: Materiały metalowe (takie jak mosiądz lub stal nierdzewna) połączone z pokryciem (takimi jak pokrycie złotem lub srebrem) zapewniają odporność na zużycie, odporność na korozję i niezawodność długoterminową.

Zastosowanie:

1. lotnictwo kosmiczne
Systemy radarowe: stosowane do łączenia modułów nadajników radarowych i anten, dostosowane do potrzeb transmisji sygnału o dużej mocy i wysokiej częstotliwości14.
Sprzęt do walki elektronicznej: W wojskowych systemach komunikacji i zakłóceń łączniki N zapewniają niezawodne połączenia odporne na wibracje, wodoodporne i nieprzepuszczalne14.
Sprzęt lotniczy: stosowany w pokładowych systemach komunikacji i nawigacji, przystosowany do ekstremalnych temperatur i mechanicznych warunków wstrząsowych14.
2Przemysł i badania
Eksperymenty mikrofalowe i badania i rozwój RF: wspieranie testowania sygnałów wysokiej częstotliwości i integracji sprzętu w środowiskach laboratoryjnych, takich jak projektowanie anten i analiza materiałów14.
Centrum danych o wysokiej wydajności: dla szybkich połączeń RF między serwerami a urządzeniami komunikacyjnymi w celu zapewnienia integralności sygnału4.
