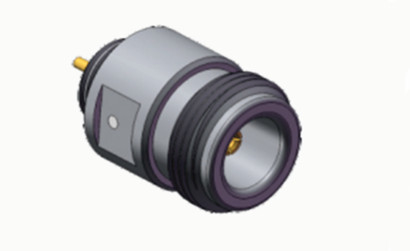

Pozłacany złącznik koncentryczny RF N-KYD13 z żeńskim gniazdem typu N, z mosiężnym pinem, do montażu na przegrodzie
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF typu N | Włócznienie: | Pozłacany |
|---|---|---|---|
| Płeć: | Kobieta | Zakres częstotliwości: | Prąd stały ~ 11 GHz |
| Model: | N-KYD13 | Impedancja: | 50Ω |
| Podkreślić: | Złącze koncentryczne RF N żeńskie,do montażu na przegrodzie,Złącze koncentryczne RF N żeńskie |
||
N Płaszczyzna Kobieta Mikrostrip RF Koaksjalny zespół z miedzianą szpilką
Złącza typu N to nawinięte interfejsy koaksjalne znane ze swojej odporności na wibracje, doskonałej wydajności elektrycznej,i typowej częstotliwości operacyjnej do 11 GHz, z naszymi zaawansowanymi modelami rozszerzającymi tę zdolność do 18 GHzTe wszechstronne złącza wykazują wyjątkową integralność sygnału na wielu platformach kabli RF i mają szerokie zastosowanie w inżynierii lotniczej, systemach radarowych, technologii mikrofalowej,cyfrowe telekomunikacje, urządzeń radiowych i środowisk badawczych o wysokiej częstotliwości.
Specjalizujemy się w produkcji rozwiązań typu N dostosowanych do różnych specyfikacji technicznych.Nasze możliwości dostosowania obejmują orientację złącza (standardowe lub ustawione kąt konfiguracji), stylów montażu (montaż paneli, podwozia lub konstrukcji mocowania płaszczyzny) i specjalistycznych konfiguracji adapterów, zapewniających precyzyjną integrację z wyjątkowymi wymaganiami systemu.
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~11GHz ((Max.18GHz) | |
| Napęd nominalny | 1000VRMS* ((Max.Poziom morza) | |
| Włókna elektryczne Wzór napięcia | 1500VRMS* ((Max.Poziom morza) | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤ 0,5 mΩ |
| Przewodnik centralny | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Blas,
Pozostałe |
| Kobieta | Fosfor brązowy,
Pozostałe |
|
| Odporny kontakt | Fosfor Brąz | Pozostałe |
| Skórka / obudowa | Miedziana, stal nierdzewna |
Pozostałe |
| Klempy kablowe | Z miedzi | Pozostałe |
| Izolacja | PTFE | |
| Gasketa | Kauczuk silikonowy | |
| Trwałość | 500 cykli | |

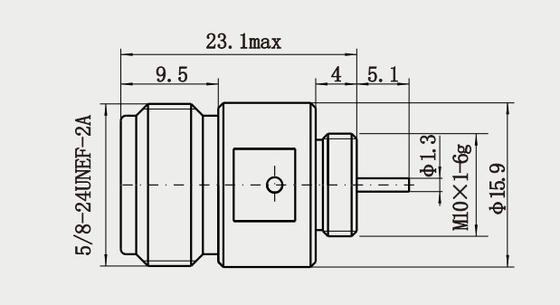

Szczegółowy rysunek
Charakterystyka:
1Charakterystyka mechaniczna
Konstrukcja sprzęgła nawiasowego: niezawodne połączenie poprzez zaciskanie rotacyjne, zapewniające dobrą stabilność mechaniczną i odporność na drgania, odpowiednie do środowisk drgających (np. lotnictwo,urządzenia samochodowe).
Wielokrotne montowanie: obsługuje konfiguracje prosto, pod kątem prawym, na podgrzewacz lub na podgrzewacz, aby spełnić różne wymagania przestrzenne.
Trwałość: Materiały metalowe (takie jak mosiądz lub stal nierdzewna) połączone z pokryciem (takimi jak pokrycie złotem lub srebrem) zapewniają odporność na zużycie, odporność na korozję i niezawodność długoterminową.
Zastosowanie:
1. lotnictwo kosmiczne
Systemy radarowe: stosowane do łączenia modułów nadajników radarowych i anten, dostosowane do potrzeb transmisji sygnału o dużej mocy i wysokiej częstotliwości14.
Sprzęt do walki elektronicznej: W wojskowych systemach komunikacji i zakłóceń łączniki N zapewniają niezawodne połączenia odporne na wibracje, wodoodporne i nieprzepuszczalne14.
Sprzęt lotniczy: stosowany w pokładowych systemach komunikacji i nawigacji, przystosowany do ekstremalnych temperatur i mechanicznych warunków wstrząsowych14.
2Przemysł i badania
Eksperymenty mikrofalowe i badania i rozwój RF: wspieranie testowania sygnałów wysokiej częstotliwości i integracji sprzętu w środowiskach laboratoryjnych, takich jak projektowanie anten i analiza materiałów14.
Centrum danych o wysokiej wydajności: dla szybkich połączeń RF między serwerami a urządzeniami komunikacyjnymi w celu zapewnienia integralności sygnału4.
Katalog produktów:
| Adapter RF |
| Zestawy kabli RF |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Przewodnik fal do adaptera koaksjalnego |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Złącze RF MCX/MMCX |
| Połączenie TNC RF |
| Złącze RF typu N |
| BNC RF ConnectorPołączniki fal milimetrowych ((2.4mm, 2.92mm) |
Opakowanie i dostawa:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówTyp N Złącze, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
