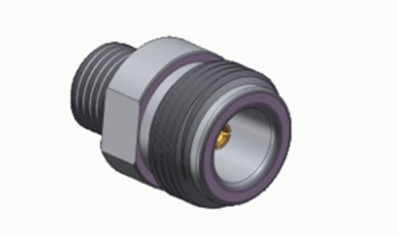

N Kobieta podłączacz RF z przewodem z mikropłytką z M10X1

Duży Obraz : N Kobieta podłączacz RF z przewodem z mikropłytką z M10X1 Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-Kyd6

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Pozłacane/niklowane
Impedancja:	50Ω	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-Kyd6	Płeć:	Kobieta

N Kobieta podłączacz RF z przewodem z mikropłytką z M10X1

Złącza typu N to precyzyjnie zaprojektowane, nawiane interfejsy koaksjalne znane ze swojej wyjątkowej odporności na wibracje, zoptymalizowanej wydajności elektrycznej i rozszerzonych możliwości częstotliwości.Podczas gdy modele standardowe zazwyczaj obsługują do 11 GHzNasze zaawansowane konfiguracje osiągają szerokość pasma operacyjnego do 18 GHz.Te wszechstronne złącza utrzymują integralność sygnału w różnych typach kabli RF i są szeroko stosowane w inżynierii lotniczej, sieci radarowe, telekomunikacje mikrofalowe, cyfrowa transmisja danych i platformy przyrządów RF.Specjalizujemy się w projektowaniu rozwiązań typu N dostosowanych do specyficznych wymagań aplikacji i wyzwań środowiskowych.

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Pozostałe, z miedzi
	Kobieta	Fosfor Brąz, pozłacany
Odporny kontakt	Fosfor Brąz	Pozostałe, z wyłączeniem:
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Złote pasywacja
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

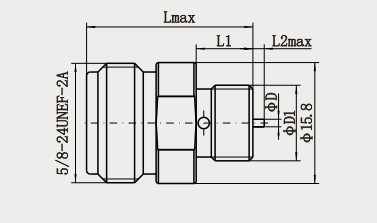

Szczegółowy rysunek

N Kobieta podłączacz RF z przewodem z mikropłytką z M10X1 0

N Kobieta podłączacz RF z przewodem z mikropłytką z M10X1 1

Charakterystyka:

1. Szeroki zakres dostosowalności: Kompatybilny z szeroką gamą kabli RF (np. kabli półstęstych, elastycznych), może być konwertowany z SMA, BNC, TNC i innymi złączami za pośrednictwem adapterów,odpowiedni do urządzeń mikrofalowych, lotnictwa, radaru, instrumentów testowych i innych dziedzin 245.
Wysoka moc obsługi: nadaje się do zastosowań RF o wysokiej mocy, takich jak stacje bazowe, nadajniki, łączność satelitarna itp., o wyższej mocy niż małe złącza (np.BNC) 36.
2- wygodna obsługa: połączenie nawinięte ułatwia szybkie wtykanie i odtykanie ręcznie lub za pomocą narzędzi, a niektóre modele wspierają metodę kręcenia bez lutowania4.
3Potencjalne problemy: należy zwrócić uwagę na dopasowanie impedancji (50Ω i 75Ω nie mogą być mieszane), zwiększone odbicie z powodu zużycia wstawienia i usunięcia,oraz uszkodzenia spowodowane niewłaściwym użyciem (np. nadmierne zaciskanie) 35.

Zastosowanie:

1. Analizator sieci/analizator widma: łączy urządzenie poddawane badaniu (np. antenę, filtr) z instrumentem w celu wspierania badań szerokopasmowych (0-18 GHz).
2. Generator sygnału / Attenuator: Przekazuje sygnały RF o wysokiej precyzji w badaniach laboratoryjnych lub polowych.
Badanie w pomieszczeniu ciemnym: konstrukcja łącza RF dla mapy kierunku anteny i badania EMC.
3Sieć telewizji kablowej: połączenie kablu koaksjalnego o pojemności 75Ω w systemie przesyłu głównego (np. system CATV), wspierający transmisję sygnału analogowego/cyfrowego.
4. Nadajnik nadawczy: port wyjściowy RF dla nadajnika FM/UHF, aby wytrzymać sygnały nadawcze o dużej mocy.
Produkcja filmowa i telewizyjna: podłączenie mikrofonu bezprzewodowego kamery, urządzenia do transmisji wideo (takie jak transmisja mikrofalowa).
