N Kobieta ze stali nierdzewnej, 4-dziurkowa paska koaksjalna RF z mikropłytką miedzianą

Duży Obraz : N Kobieta ze stali nierdzewnej, 4-dziurkowa paska koaksjalna RF z mikropłytką miedzianą Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-KFD500G

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Pozłacane/niklowane
Impedancja:	50Ω	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-KFD500G	Płeć:	Kobieta

N Kobieta ze stali nierdzewnej, 4-dziurkowa paska koaksjalna RF z mikropłytką miedzianą

Złącza typu N to precyzyjnie zaprojektowane, nawiane interfejsy koaksjalne znane ze swojej wyjątkowej odporności na wibracje, zoptymalizowanej wydajności elektrycznej i rozszerzonych możliwości częstotliwości.Podczas gdy modele standardowe zazwyczaj obsługują do 11 GHz, nasze zaawansowane konfiguracje osiągają operacyjną szerokość pasma do 18 GHz.systemy lotnicze, sieci radarowe, telekomunikacje mikrofalowe, cyfrowa transmisja danych i platformy przyrządów RF.Specjalizujemy się w projektowaniu rozwiązań typu N dostosowanych do specyficznych wymagań aplikacji i wyzwań środowiskowych.

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Pozostałe, z miedzi
	Kobieta	Fosfor Brąz, pozłacany
Odporny kontakt	Fosfor Brąz	Pozostałe, z wyłączeniem:
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Złote pasywacja
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

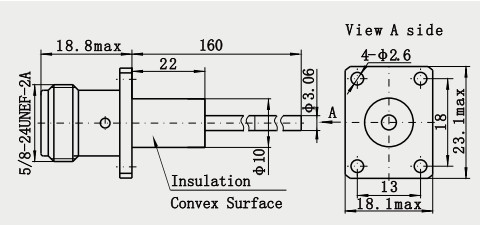

Szczegółowy rysunek

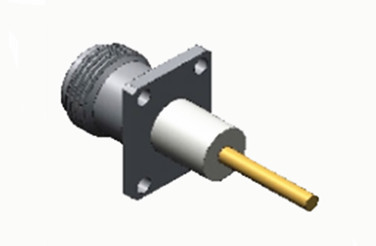

N Kobieta ze stali nierdzewnej, 4-dziurkowa paska koaksjalna RF z mikropłytką miedzianą 0

N Kobieta ze stali nierdzewnej, 4-dziurkowa paska koaksjalna RF z mikropłytką miedzianą 1

Charakterystyka:

1- uszczelnienie i ochrona: powierzchnia wkładowa wyposażona jest w pierścień uszczelniający (np. klasy IP67), odporny na kurz i wodę, dostosowany do środowiska zewnętrznego lub wilgotnego25.
2. odporność na warunki pogodowe: może pracować stabilnie w ekstremalnych warunkach, takich jak wysoka temperatura, niska temperatura, korozja itp. i ma długą żywotność23.
3. Szeroki zakres dostosowalności: kompatybilny z różnymi kablami RF (takimi jak kabły półsztywne, kabły elastyczne), można konwertować z SMA, BNC, TNC i innymi złączami za pośrednictwem adaptera,odpowiedni do urządzeń mikrofalowych, lotnictwa, radaru, instrumentów badawczych i innych dziedzin245.
4. Wysoka moc obsługi: nadaje się do zastosowań RF o dużej mocy, takich jak stacje bazowe, nadajniki, łączność satelitarna itp., o wyższej mocy niż małe złącza (takie jak BNC) 36

Zastosowanie:

1. Sieci telewizyjnych kablowych: Łączy 75Ω kabel koaksjalny w trunked transmisji (np. systemy CATV) w celu wspierania transmisji sygnału analogowego / cyfrowego.
2. Nadajnik nadawczy: port wyjściowy RF dla nadajnika FM/UHF, aby wytrzymać sygnały nadawcze o dużej mocy.
3Produkcja filmowa i telewizyjna: podłączenie mikrofonu bezprzewodowego kamery, sprzętu transmisji wideo (np. transmisji mikrofalowej).
4Sprzęt mikrofalowy: Przekazuje sygnały mikrofalowe o wysokiej mocy w piecach mikrofalowych, urządzeniach grzewczych RF.
5Detektory radarowe: połączenie RF z przodu do radaru zapobiegania kolizjom samochodowym, radaru pogodowego.
Przyspieszacze cząstek/Rezonancja Magnetyczna Jądrowa: Przekazywanie sygnałów sterowania wysokiej częstotliwości lub energii RF w sprzęcie badawczym.
