N Koaksialny złączyk RF z mikrociągą

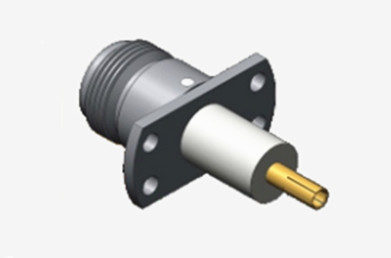

Duży Obraz : N Koaksialny złączyk RF z mikrociągą Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-KFD496

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Pozłacane/niklowane
Impedancja:	50Ω	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-KFD496	Płeć:	Kobieta

N Koaksialny złączyk RF z mikrociągą

Złącza typu N są precyzyjnie zaprojektowanymi, nierozdrukowanymi interfejsami koaksjalnymi znanymi ze swojej solidnej odporności na wibracje, doskonałej wydajności elektrycznej i rozszerzonych możliwości częstotliwości.Podczas gdy modele standardowe zazwyczaj obsługują do 11 GHzNasze zaawansowane konfiguracje osiągają szerokość pasma operacyjnego do 18 GHz.Te wszechstronne złącza mogą pomieścić wiele typów kabli RF i są integralnymi komponentami w systemach o wysokiej niezawodności w inżynierii lotniczej i kosmicznej, sieci radarowe, telekomunikacje mikrofalowe, cyfrowa transmisja danych i platformy przyrządów RF.Specjalizujemy się w projektowaniu rozwiązań typu N dostosowanych do specyficznych wymagań aplikacji i wyzwań środowiskowych.

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Pozostałe, z miedzi
	Kobieta	Fosfor Brąz, pozłacany
Odporny kontakt	Fosfor Brąz	Pozostałe, z wyłączeniem:
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Złote pasywacja
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

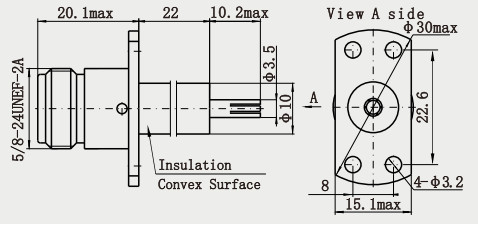

Szczegółowy rysunek

N Koaksialny złączyk RF z mikrociągą 0

N Koaksialny złączyk RF z mikrociągą 1

Charakterystyka:

1Mechanizm zamykania z naciągiem: średniej wielkości konstrukcja połączenia z naciągiem, solidne połączenie poprzez zamykanie rotacyjne, silna odporność na wibracje i wstrząsy, odpowiednia do trudnych warunków124.
2Materiał i trwałość: materiał nadwozia to głównie mosiądz lub stal nierdzewna,a niektóre modele o wysokiej wydajności są pokryte złotem w celu zmniejszenia oporu kontaktowego i zwiększenia przewodności elektrycznej i odporności na korozję125.
3- wszechstronna konstrukcja: podzielona na męską/męską, standardową biegunowość/odwrotną biegunowość oraz kształty, w tym prostą, prostokątną, typu paneli (2 otwory/4 otwory), typu brzytki itp.,aby spełniać różne wymagania instalacyjne134.

Zastosowanie:

1System radarowy: moduł nadajnika dla radaru lotniczego i radaru statkowego, spełniający wymagania dotyczące wysokiej częstotliwości (np. pasma X/Ku) i odporności na drgania.
2Ładunek satelitarny: połączenie nadajnika i anteny w ładunku satelitarnym, odporny na promieniowanie kosmiczne i zmiany temperatury.
3Sprzęt do walki elektronicznej: przesyłanie sygnałów o wysokiej częstotliwości w zakłócaczach i sprzęcie rozpoznawczym, dostosowanie do scenariuszy impulsowych o wysokiej mocy.
Bezzałogowe statki powietrzne i pojazdy powietrzne: połączenie łącza RF w pokładowym sprzęcie komunikacyjnym i nawigacyjnym.
