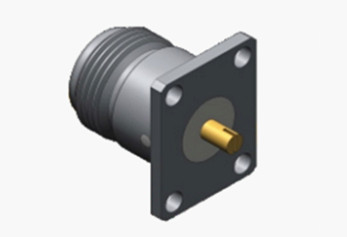

N Kobieta z miedzianego sznurka, podłączona do mikroflansu
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | N Typ RF koncentryczny kabel | Włócznienie: | Niklowane |
|---|---|---|---|
| Impedancja: | 50 omów | Zakres częstotliwości: | Prąd stały ~ 11 GHz |
| Rodzaj kabla: | .141, SFT-50-3-1 | Płeć: | Kobieta |
| Materiał: | Mosiądz | ||
| Podkreślić: | Złącze RF Mikrostrip,Złącze RF z miedzianego sznurka,Kobieta z łącznikiem mikrofalowym |
||
N Kobieta z miedzianego sznurka, podłączona do mikroflansu
Złącza typu N to złącza koaksialne z sprzęgłem z nićami, znane ze swoich doskonałych zdolności antywibracyjnych i wydajności elektrycznych.Zazwyczaj obsługują częstotliwości do 11 GHz i są kompatybilne z różnymi rodzajami kabli RFŁączniki te są powszechnie stosowane w takich zastosowaniach, jak lotnictwo, lotnictwo kosmiczne, radar, komunikacja bezprzewodowa, medyczna, mikrofalowa i cyfrowa, a także w instrumentach testowych i pomiarowych.Oferujemy usługi personalizacji różnych złączy typu N i adapterów w celu spełnienia specyficznych wymagań naszych klientów, w tym konfiguracji prostych lub pod kątem pionowym, opcji mocowania paska lub przegrodki.
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~11GHz ((Max.18GHz) | |
| Napęd nominalny | 1000VRMS* ((Max.Poziom morza) | |
| Włókna elektryczne Wzór napięcia | 1500VRMS* ((Max.Poziom morza) | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤ 0,5 mΩ |
| Przewodnik centralny | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Pozostałe, z miedzi |
| Kobieta | Fosfor Brąz, pozłacany | |
| Odporny kontakt | Fosfor Brąz | Pozostałe, z wyłączeniem: |
| Skórka / obudowa | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Klempy kablowe | Z miedzi | Pozostałe |
| Izolacja | PTFE | |
| Gasketa | Kauczuk silikonowy | |
| Trwałość | 500 cykli | |

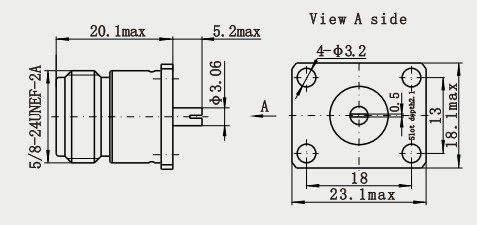

Opis rysunek ((mm) N Kobieta z miedzianego sznurka, podłączona do mikroflansu
Charakterystyka:
1Wykorzystanie wysokiej jakości materiałów i precyzyjny proces produkcyjny powoduje niezwykle niskie straty podczas transmisji sygnału,który pomaga poprawić wydajność i jakość transmisji sygnału.
2Po specjalnej obróbce i testowaniu może pracować stabilnie w trudnych warunkach środowiskowych (takich jak wysoka temperatura, niska temperatura, wilgotność itp.) i ma długą żywotność.
Zastosowanie:
1Dobry charakterystykę środowiskową: po specjalnej obróbce i testowaniu, N typu łączników mikropłyty są w stanie pracować stabilnie w trudnych warunkach środowiskowych (takich jak wysoka temperatura,niska temperatura, wilgotności itd.) i mają długą żywotność, co czyni je odpowiednimi do użytku na zewnątrz i w różnych złożonych środowiskach.
2. Uniwersalna kompatybilność: złącze typu N jest kompatybilne z wieloma rodzajami kabli, w tym kablami półstrawnymi i elastycznymi, co zapewnia szerszy zakres zastosowań.Jest również zgodny z międzynarodowymi normami (e.np., IEC i IEEE) dla łatwej wymiany i integracji z innymi urządzeniami.
Kategoria produktu:
| Adapter RF |
| Zestawy kabli RF |
| Złącze RF MCX/MMCX |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Połączenie SMP/SSMP RF |
| Złącze RF SMA/SSMA |
| Ściany hermetyczne ze szkła do metalu |
| Przewodnik fal do adaptera koaksjalnego |
| Połączenie TNC RF |
| Złącze RF typu N |
| BNC RF ConnectorPołączniki fal milimetrowych ((2.4mm, 2.92mm) |
Opakowanie i dostawa:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówTyp N Złącza, jeśli używany przez Państwa złączy nie został znaleziony, prosimy o kontakt zTo jest....
