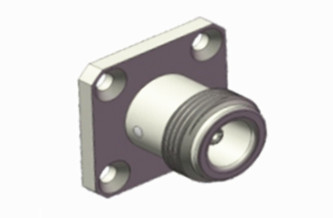

N Kobieta 4-dziurkowy koaksjalny złączy RF z mikrostrypem

Duży Obraz : N Kobieta 4-dziurkowy koaksjalny złączy RF z mikrostrypem Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-KFD489-H

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	N Typ RF koncentryczny kabel	Włócznienie:	Niklowane
Impedancja:	50 omów	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Rodzaj kabla:	.141, SFT-50-3-1	Płeć:	Kobieta
Materiał:	Mosiądz

N Kobieta 4-dziurkowy koaksjalny złączy RF z mikrostrypem

Złącza typu N to złącza koaksjalne z przegubowym sprzęganiem, które posiadają doskonałą odporność na wibracje i właściwości elektryczne.Połączenia te nadają się do różnych rodzajów kabli RF i są powszechnie stosowane w lotnictwie, lotnictwo, radar, komunikacja bezprzewodowa, medyczna, mikrofalowa i cyfrowa, a także instrumenty testowe i pomiarowe.Zapewniamy usługi dostosowania do różnych typów łączników i adapterów N zgodnie ze specyficznymi wymaganiami klientów, włącznie z możliwością montażu pod prostym lub prawym kątem, na pasie lub na przegrodzie.

N Kobieta 4-dziurkowy koaksjalny złączy RF z mikrostrypem 0

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Pozostałe, z miedzi
	Kobieta	Fosfor Brąz, pozłacany
Odporny kontakt	Fosfor Brąz	Pozostałe, z wyłączeniem:
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Złote pasywacja
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

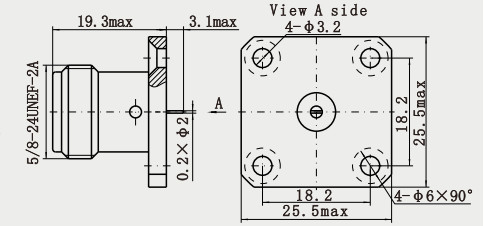

Opis rysunek ((mm) N Kobieta 4-dziurkowy koaksjalny złączy RF z mikrostrypem

N Kobieta 4-dziurkowy koaksjalny złączy RF z mikrostrypem 1

Charakterystyka:

1Wysoka osłona: powłoka jest zazwyczaj wykonana z metalu o dobrej odporności elektromagnetycznej,które mogą skutecznie zapobiegać wpływowi zewnętrznych zakłóceń elektromagnetycznych na transmisję sygnału i zapewniać stabilność i niezawodność sygnału.
2. Duża trwałość: po specjalnej obróbce i testowaniu może pracować stabilnie w trudnych warunkach środowiskowych (takich jak wysoka temperatura, niska temperatura, wilgotność itp.).) i ma długą żywotność.
3Impedans charakterystyczny jest opcjonalny: impedancja charakterystyczna ma głównie dwa rodzaje, 50Ω i 75Ω, z których 50Ω jest szeroko stosowane w komunikacji komórkowej, danych bezprzewodowych, systemie pageringu itp.,i 75Ω jest głównie stosowany w systemie telewizji kablowej.
Zastosowanie:
1System komunikacji statków powietrznych: w systemie komunikacji statków powietrznych, satelitów i innych statków powietrznych,Złącza typu N są używane do łączenia różnego sprzętu komunikacyjnego i anten w celu realizacji komunikacji między samolotami, centrum kontroli naziemnej i innych samolotów.Jego właściwości antywibracyjne i antywrotowe umożliwiają dostosowanie się do złożonego środowiska statku powietrznego w trakcie lotu i zapewniają stabilną pracę systemu łączności.
2System radarowy: W systemie radarowym w dziedzinie lotnictwa kosmicznego, łączniki typu N są używane do łączenia nadajników radarowych, odbiorników, anten i innych komponentów w celu przesyłania sygnałów radarowych.Ponieważ system radarowy musi pracować w złożonym środowisku elektromagnetycznym, wydajność osłony złącza wymaga wysokiej wydajności.Metalowa powłoka złącza typu N może skutecznie zapobiegać zewnętrznym zakłóceniom elektromagnetycznym i zapewniać normalną transmisję sygnałów radarowych.
