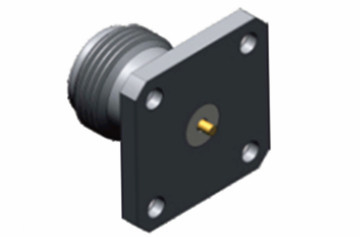

4-dziurkowy płaszcz N serii Koaksjalny RF dla aplikacji komunikacyjnych

Duży Obraz : 4-dziurkowy płaszcz N serii Koaksjalny RF dla aplikacji komunikacyjnych Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-KFD490-H

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Pozłacane/niklowane
Impedancja:	50Ω	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-KFD490-H	Płeć:	Kobieta
Rezystancja izolacji:	≥500MΩ	VSWR:	≤1,3

4-dziurkowy płaszcz N serii Koaksjalny RF dla aplikacji komunikacyjnych

Złącza typu N należą do złączy koaksjalnych z wiązaniem z przędzą, posiadają doskonałą odporność na wibracje i właściwości elektryczne.ale możemy również oferować produkty z rozszerzonym zakresem częstotliwości do 18GHzŁączniki te są kompatybilne z różnymi rodzajami kabli RF i są szeroko stosowane w takich dziedzinach jak lotnictwo, lotnictwo, radar, mikrofalówka i komunikacja cyfrowa,oraz urządzenia do badania i pomiaruZapewniamy dostosowane usługi dla różnych rodzajów łączników i adapterów N zgodnie ze specyficznymi wymaganiami klientów, w tym rodzajów prostych lub prostokątnych,opcje mocowania bramki lub przegrody.

4-dziurkowy płaszcz N serii Koaksjalny RF dla aplikacji komunikacyjnych 0

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Blas, Pozostałe
	Kobieta	Fosfor brązowy, Pozostałe
Odporny kontakt	Fosfor Brąz	Pozostałe
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Pozostałe
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

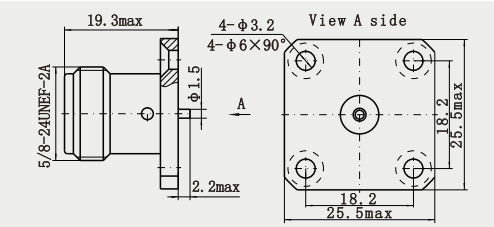

Szczegółowy rysunek

4-dziurkowy płaszcz N serii Koaksjalny RF dla aplikacji komunikacyjnych 1

Charakterystyka:

1. Połączenie nawiasowe: jest to najwybitniejsza zewnętrzna cecha złączy typu N,o pojemności nieprzekraczającej 50 W, ale nieprzekraczającej 50 W,Ten rodzaj połączenia jest nie tylko mocny, ale również łatwy w obsłudze i można go szybko podłączyć i odłączyć,co sprawia, że jest odpowiedni do scenariuszy wymagających częstych połączeń i odłączeń.
2. Różne kształty i metody zakończenia: Istnieją różne kształty, takie jak rodzaj prostokątny lub prostokątny, rodzaj flanszy 4-dzielnej, rodzaj wcisku, rodzaj przegrodki, rodzaj paneli 2-dzielnej, rodzaj paneli 4-dzielnej,lub typu bez załadunkuMetody zakończenia są również bardziej obfite, w tym włączenie/spojenie, włączenie/spojenie (kontakt statyczny), zmniejszenie/spojenie, typ wymienialny w polu, typ spawany lub spawanie/spojenie.

Zastosowanie:

1System telewizji kablowej: w sieci telewizji kablowej łączniki N są powszechnie stosowane do łączenia kabli skoaksialnych i różnych urządzeń, takich jak skrzynki telewizyjne, wzmacniacze frontowe, dystrybutory oddziałów itp.Złącza 75Ω N są powszechnie stosowane w systemie telewizji kablowej, co może zapewnić wysoką jakość transmisji sygnałów wideo i zmniejszyć zniekształcenia sygnału i zakłócenia.
2. nadajnik radiowy i telewizyjny: w sprzęcie nadajnika nadajnika radiowego i telewizyjnego, złącze typu N jest używane do podłączenia nadajnika, tunera anteny,zasilacz i inne elementy do przesyłania sygnałów RF do anteny nadawczej w celu realizacji transmisji programów radiowych i telewizyjnychJego dobre właściwości elektryczne i stabilność mechaniczna mogą zapewnić niezawodną pracę urządzeń nadających i stabilną transmisję sygnałów.
