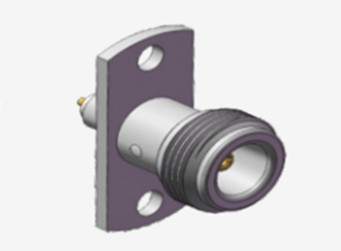

Rodzaj N Kobieta 2-dziurkowy koaksjalny złączy RF z mikrostrypem
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF typu N | Włócznienie: | Pozłacane/niklowane |
|---|---|---|---|
| VSWR: | ≤1,3 | Zakres częstotliwości: | Prąd stały ~ 11 GHz |
| Model: | N-KFD492 | Impedancja: | 50Ω |
| Podkreślić: | N-typ koaksjalny złączy RF,Dwuodrążkowy złącze koaksjalne RF,Połącznik koaksjalny RF z mikropłytką |
||
Rodzaj N Kobieta 2-dziurkowy koaksjalny złączy RF z mikrofraną
Złącza typu N to przegubowe urządzenia sprzęgające koaksjalne znane ze swojej solidnej odporności na wibracje i doskonałych właściwości elektrycznych, ze standardowym zakresem częstotliwości do 11 GHz.mogą obsługiwać częstotliwości do 18 GHzPołączacze te są uniwersalne, kompatybilne z różnymi kablami RF i są szeroko stosowane w sektorach takich jak lotnictwo, systemy radarowe, mikrofalówki i komunikacja cyfrowa.oraz urządzenia do badania i pomiaru.
Oferujemy usługi dostosowywania łączników typu N i adapterów w celu spełnienia różnych wymagań klientów.Możemy dostosować nasze produkty do Twoich wymagań..
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~11GHz ((Max.18GHz) | |
| Napęd nominalny | 1000VRMS* ((Max.Poziom morza) | |
| Włókna elektryczne Wzór napięcia | 1500VRMS* ((Max.Poziom morza) | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤ 0,5 mΩ |
| Przewodnik centralny | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Pozostałe, z miedzi |
| Kobieta | Fosfor Brąz, pozłacany | |
| Odporny kontakt | Fosfor Brąz | Pozostałe, z wyłączeniem: |
| Skórka / obudowa | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Klempy kablowe | Z miedzi | Pozostałe |
| Izolacja | PTFE | |
| Gasketa | Kauczuk silikonowy | |
| Trwałość | 500 cykli | |

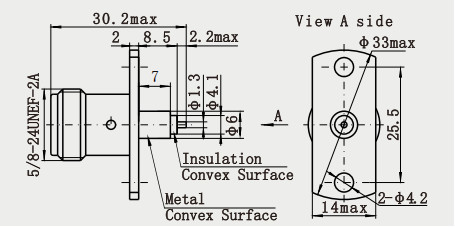

Szczegółowy rysunek
Cechy
Składniki: składa się głównie z zewnętrznego przewodnika, wewnętrznego przewodnika, izolacji i mechanizmu blokowania.o dobrej przewodności elektrycznej i wytrzymałości mechanicznej, jako pętla transmisji sygnału, jednocześnie odgrywając rolę w utrzymaniu i ochronie wewnętrznych p
sztuki; wewnętrzny przewodnik jest również materiałem metalowym, a zewnętrzny przewodnik razem tworzą kanał transmisji sygnału,projekt musi zapewnić, że transmisja sygnału jest niskoprzypuszczalna i wydajna; izolacja znajduje się w przewodniku wewnętrznym i zewnętrznym pomiędzy nimi, służy do izolacji obu, w celu zapobiegania sygnałom zwarcia,materiał zazwyczaj Izolator znajduje się między wewnętrznym i zewnętrznym przewodnikiem, stosowane do izolowania dwóch i zapobiegania skrótów sygnału, materiał jest zazwyczaj wybrany stała stabilność dielektryczna, dobra odporność na temperaturę; mechanizm blokowania to jest,konstrukcja z przędzą, może zapewnić, że złącze w środowisku drgań lub wstrząsów utrzymać stabilne połączenie.
Wnioski
System komunikacji bezprzewodowej: w stacjach bazowych łączności komórkowej, wieżach nadawczych radiowych i innym sprzęcie,jest stosowany do łączenia nadajników i odbiorników z antenami do przesyłania sygnałów RFJego szeroka przepustowość może obejmować zakres sygnału od prądu stałego do 11 GHz lub nawet wyższych częstotliwości.który spełnia zapotrzebowanie nowoczesnej komunikacji bezprzewodowej na pasma wysokiej częstotliwości i dużą szerokość pasmaNa przykład transmisja sygnału RF w stacjach bazowych 4G/5G wymaga łączników typu N w celu zapewnienia stabilnej transmisji sygnału.
Komunikacja mikrofalowa: w systemach transmisji mikrofalowych, takich jak stacje naziemne satelitarnej komunikacji, stacje przekaźnikowe mikrofalowe itp.,Złącza N są używane do podłączenia różnych urządzeń mikrofalowych, w tym mikserów, wzmacniaczy mocy, filtrów itp., aby osiągnąć efektywną transmisję sygnałów mikrofalowych.może skutecznie zmniejszyć osłabienie i zakłócenia sygnału w procesie transmisji i poprawić jakość komunikacji.
Katalog produktów
| Adapter RF |
| Zestawy kabli RF |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Przewodnik fal do adaptera koaksjalnego |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Złącze RF MCX/MMCX |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącze BNC RF Złącza fal milimetrowych ((2.4mm, 2.92mm) |
Opakowanie i dostawa
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówTyp N Złącze, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
