N Kobieta Przebiór RF Koaksjalny łącznik Wysokiej wydajności dla komunikacji
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF typu N | Włócznienie: | Pozłacane/niklowane |
|---|---|---|---|
| Impedancja: | 50Ω | Zakres częstotliwości: | Prąd stały ~ 11 GHz |
| Płeć: | Kobieta | Uszczelka: | Silikonowa guma |
| Trwałość: | 500 cykli | Budowa ciała: | proste |
| Podkreślić: | Złącze RF typu bulkhead N żeńskie,Koaksjalne złącze RF N żeńskie |
||
N Kobieta Przebiór RF Koaksjalny łącznik Wysokiej wydajności dla komunikacji
Złącza typu N to złącza koaksialne z sprzęgłem z nitkami, znane ze swoich doskonałych zdolności antywibracyjnych i właściwości elektrycznych, zazwyczaj obsługujące zakres częstotliwości do 11 GHz.Nasze zaawansowane złącza rozszerzają ten zakres do 18 GHz.Są one odpowiednie dla różnych rodzajów kabli RF i są powszechnie stosowane w takich dziedzinach jak lotnictwo, lotnictwo, radar, mikrofalowe i cyfrowe komunikacje, instrumenty testowe i pomiarowe,między innymiOferujemy usługi personalizacji różnych złączy typu N i adapterów w celu spełnienia specyficznych wymagań klientów, w tym konfiguracji prostokątnych lub prostokątnych,opcje mocowania bramki lub przegrody.
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~11GHz ((Max.18GHz) | |
| Napęd nominalny | 1000VRMS* ((Max.Poziom morza) | |
| Włókna elektryczne Wzór napięcia | 1500VRMS* ((Max.Poziom morza) | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤ 0,5 mΩ |
| Przewodnik centralny | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |

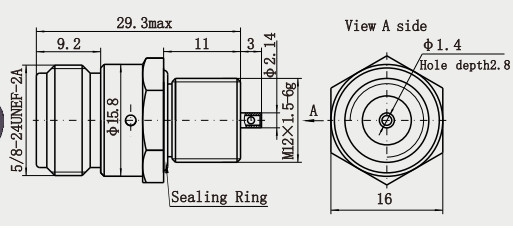

Szczegółowy rysunek
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Pozostałe, z miedzi |
| Kobieta | Fosfor Brąz, pozłacany | |
| Odporny kontakt | Fosfor Brąz | Pozostałe, z wyłączeniem: |
| Skórka / obudowa | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Klempy kablowe | Z miedzi | Pozostałe |
| Izolacja | PTFE | |
| Gasketa | Kauczuk silikonowy | |
| Trwałość | 500 cykli | |
Charakterystyka:
1Niskie straty: wykorzystanie wysokiej jakości materiałów i precyzyjny proces produkcji, straty generowane w procesie transmisji sygnału są niezwykle niskie,który pomaga poprawić wydajność i jakość transmisji sygnału.
2Wysoka osłona: powłoka jest zazwyczaj wykonana z metalu o dobrej odporności elektromagnetycznej,które mogą skutecznie zapobiegać wpływowi zewnętrznych zakłóceń elektromagnetycznych na transmisję sygnału.
3. Duża trwałość: po specjalnej obróbce i testowaniu może pracować stabilnie w trudnych warunkach środowiskowych (takich jak wysoka temperatura, niska temperatura, wilgotność itp.).) i ma długą żywotność.
4. Dobra kompatybilność: Kompatybilny z wieloma rodzajami kabli, w tym kablami półstrawnymi i elastycznymi itp., co sprawia, że jest bardziej stosowany w praktycznych zastosowaniach.
Zastosowanie:
1Niskie straty: wykorzystanie wysokiej jakości materiałów i precyzyjny proces produkcji, straty generowane w procesie transmisji sygnału są niezwykle niskie,który pomaga poprawić wydajność i jakość transmisji sygnału.
2Wysoka osłona: powłoka jest zazwyczaj wykonana z metalu o dobrej odporności elektromagnetycznej,które mogą skutecznie zapobiegać wpływowi zewnętrznych zakłóceń elektromagnetycznych na transmisję sygnału.
3Wysoka trwałość: po specjalnej obróbce i testowaniu może stabilnie pracować w trudnych warunkach środowiskowych (takich jak wysoka temperatura, niska temperatura, wilgotność itp.) i ma długą żywotność.
4Kompatybilność: Kompatybilny z wieloma rodzajami kabli, w tym kablami półstrawnymi i elastycznymi, co sprawia, że jest bardziej stosowany w praktycznych zastosowaniach.
Katalog produktów:
| Adapter RF |
| Zestawy kabli RF |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącze RF MCX/MMCX |
| Przewodnik fal do adaptera koaksjalnego |
| Połączenie TNC RF |
| Połączenie SMP/SSMP RF |
| Złącze RF SMA/SSMA |
| Złącza obrotowe mikrofalowe |
| Złącze RF typu N |
| Połączenie BNC RF |
Opakowanie i dostawa:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówTyp N Złącze, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTak.
