Wysokiej wydajności N-Type Female RF Coaxial Connector z mikropłytką

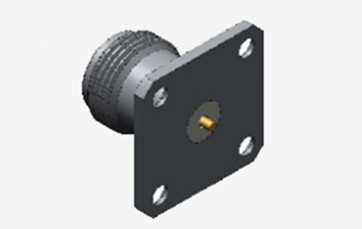

Duży Obraz : Wysokiej wydajności N-Type Female RF Coaxial Connector z mikropłytką Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-KFD506

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Pozłacane/niklowane
VSWR:	≤1,3	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-KFD506	Impedancja:	50Ω

Wysokiej wydajności N-Type Female RF Coaxial Connector z mikropłytką

Złącza z serii N są zaprojektowane i produkowane zgodnie ze standardami MIL-C-39012, zawierające złącza z nitkami, które wykorzystują powietrze jako medium dielektryczne.Zapewniają wyjątkowe osiągi elektryczne z częstotliwością do 11 GHzPrecyzyjne złącza naszej firmy mogą osiągać częstotliwości do 18 GHz i są kompatybilne z różnymi rodzajami kabli radiowych.wysoka niezawodność, szeroki zakres częstotliwości i inne zalety, są szeroko wykorzystywane w takich sektorach jak lotnictwo, lotnictwo, systemy radarowe, komunikacja mikrofalowa, komunikacja cyfrowa,i pomiarów mikrofalowychPonadto złącza typu N służą jako szeroko stosowane złącza interfejsu testowego w instrumentach testowych.

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Pozostałe, z miedzi
	Kobieta	Fosfor Brąz, pozłacany
Odporny kontakt	Fosfor Brąz	Pozostałe, z wyłączeniem:
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Złote pasywacja
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

Cechy

Złote

Subminiatura

Prąd stały do 40 GHz

Kompaktowy rozmiar

Połączenie naciskowe lub przyciskowe

Całkowite rozluźnienie, ograniczone rozluźnienie i gładkie otwory

PCB i złącze do montażu kabli

Wybór mężczyzny i kobiety, prosty i prawy kąt

Wersje montażu kablowego zarówno dla kabli elastycznych, jak i półtwardych Materiały

Typ standardowy i hermetyczny, montaż na flansze i montaż na węzeł

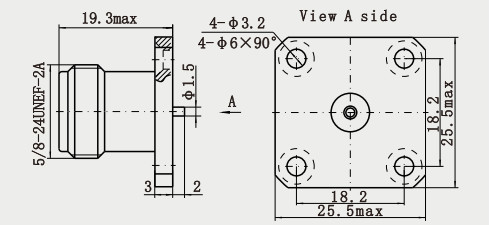

Szczegółowy rysunek

Wysokiej wydajności N-Type Female RF Coaxial Connector z mikropłytką 0

Wysokiej wydajności N-Type Female RF Coaxial Connector z mikropłytką 1

Charakterystyka:

1Wysoka osłona: powłoka jest zazwyczaj wykonana z metalu o dobrej odporności elektromagnetycznej,które mogą skutecznie zapobiegać wpływowi zewnętrznych zakłóceń elektromagnetycznych na transmisję sygnału.

2. Duża trwałość: po specjalnej obróbce i testowaniu może pracować stabilnie w trudnych warunkach środowiskowych (takich jak wysoka temperatura, niska temperatura, wilgotność itp.).) i ma długą żywotność.

3. Dobra kompatybilność: Kompatybilny z wieloma rodzajami kabli, w tym kablami półstrawnymi i elastycznymi itp., co sprawia, że jest bardziej stosowany w praktycznych zastosowaniach.

Zastosowanie:

1Kompatybilność: Kompatybilny z wieloma rodzajami kabli, w tym kablami półstrawnymi i elastycznymi, co sprawia, że jest bardziej stosowany w praktycznych zastosowaniach.

2Różnorodność wyglądu: kształt podzielony jest na rodzaj prostokąta lub prostokąta oraz rodzaj bramy czterodrążkowej, rodzaj prasowy, rodzaj spacera, rodzaj panelu dwudręcznego,Wyroby z tworzyw sztucznych, które mogą zaspokoić potrzeby instalacyjne różnych scenariuszy zastosowań.

3Wysoka osłona: powłoka jest zazwyczaj wykonana z metalu o dobrej odporności elektromagnetycznej,które mogą skutecznie zapobiegać wpływowi zewnętrznych zakłóceń elektromagnetycznych na transmisję sygnału.
