SBMA Hermetyczna pieczęć Kobieta 2 otwory Flanka RF Koaksjalny złącze do tablicy PCB

Duży Obraz : SBMA Hermetyczna pieczęć Kobieta 2 otwory Flanka RF Koaksjalny złącze do tablicy PCB Najlepsza cena

Szczegóły Produktu:

Place of Origin:	China
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Model Number:	SBMA(M)-KFD8G-Y1

Zapłata:

Minimum Order Quantity:	100
Cena:	negotiable
Packaging Details:	Standard Export Carton
Delivery Time:	Within 5-7 workdays(for stocks)

Kontakt

Szczegółowy opis produktu

Product name:	SBMA RF Conector	Plating:	Nickel / Gold Plated
Durability:	500 Cycles	Contact material:	Brass, BeCu
Material:	Brass	Design Standard::	IEC 1169-33
Type:	Straight	Gender:	Female
Podkreślić:	2 otwory koaksjalnego złącza RF , Podłącza koaksjalny PCB Board RF , SBMA hermetyczna pieczęć RF łącznik koaksjalny

SBMA Hermetyczna pieczęć kobieca 2-dziura flanszka RF koaksjalna do tablicy PCB

Seria SBMA jest skomplikowaną iteracją łączników koaksjalnych serii BMA, która posiada również funkcję ślepego łącznika.skutecznie spełniające wymagania dotyczące miniaturyzacji i modułowości urządzeń mikrofalowych.

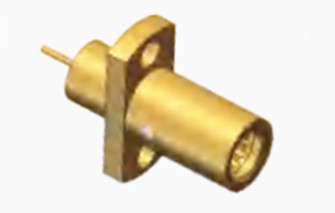

SBMA Hermetyczna pieczęć Kobieta 2 otwory Flanka RF Koaksjalny złącze do tablicy PCB 0

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50 ohm
Zakres częstotliwości	Prąd stały ~ 40 GHz
Napęd nominalny	170 VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	500 VRMS (maksymalny poziom wody)
Odporność na izolację	≥ 2000 MOhm
Odporność kontaktowa	Przewodnik zewnętrzny	<= 2mOhm
	Przewodnik centralny	<= 6 mOhm
VSMR	≤1.25
Utrata wstawienia	≤ 0,30 dB

Szczegóły dotyczące produktu

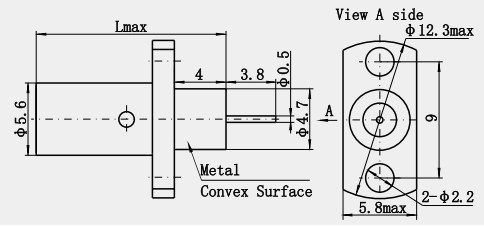

SBMA Hermetyczna pieczęć Kobieta 2 otwory Flanka RF Koaksjalny złącze do tablicy PCB 1

Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna / wtyczka	Z miedzi	Złote
	Kobieta/złota	Brąz Sn-P	Złote
Kontakt o odporności	Brąz beryliowy		Pozostałe
Skórka / obudowa	mosiądz, stal nierdzewna		Pozostałe
Izolatory	PTFE
Pierścień uszczelniający	Kauczuk silikonowy
Trwałość	500 cykli

Zgodność z RoHS	- Tak, proszę.
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	0.6N max.
Siła rozłączająca	0.6 N max

Specyfikacja środowiskowa:

Temperatura pracy	-65 do +165 stopni C
Ocena IP (wspólna)	IP64

Charakterystyka:
1Miniaturyzacja:
Opracowany na bazie produktu BMA, jest to jego miniaturyzowana wersja o większej gęstości instalacji dla zastosowań o rygorystycznych wymaganiach przestrzennych.

2Wysoki stopień standaryzacji:
Zgodnie ze standardem produkcji, wielkością produktu, wydajnością i innymi jasnymi standardami,w celu zapewnienia kompatybilności i wymienności między złączami SBMA produkowanymi przez różnych producentów.

Zastosowanie:

Instrumenty badawcze i pomiarowe:

W elektronicznym sprzęcie do badań i pomiarów, takim jak analizatory widma, analizatory sieci, generatory sygnałów itp.,konieczne jest użycie złączy RF do podłączenia urządzeń pod próbą lub kablami badawczymi;Złącza SBMA mają wyższe osiągi w celu zapewnienia dokładnej transmisji sygnałów testowych oraz poprawy dokładności i niezawodności wyników badań.
Jego wysoki stopień standaryzacji ułatwia kompatybilność interfejsu z innymi urządzeniami badawczymi, co ułatwia użytkownikom integrację i rozbudowę systemu.

UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączników (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), Jeśli nie znajdziesz używanego łącznika,Proszę o kontakt z danymi..
