Wysokiej wydajności SBMA Female Flange Mount RF Connector do PCB

Duży Obraz : Wysokiej wydajności SBMA Female Flange Mount RF Connector do PCB Najlepsza cena

Szczegóły Produktu:

Place of Origin:	China
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Model Number:	SBMA-KFD1

Zapłata:

Minimum Order Quantity:	100
Cena:	negotiable
Packaging Details:	Standard Export Carton
Delivery Time:	Within 5-7 workdays(for stocks)

Kontakt

Szczegółowy opis produktu

Product name:	SBMA RF Conector	Plating:	Nickel / Gold Plated
Durability:	500 Cycles	Contact material:	Brass, BeCu
Material:	Brass	Design Standard::	IEC 1169-33
Type:	Straight	Gender:	Female
Podkreślić:	Złącze PCB RF , SBMA Female Flange Mount RF Connector , Wysokiej wydajności łącznik RF

Wysokiej wydajności SBMA Female Flange Mount RF Connector do PCB

Seria SBMA stanowi skróconą wersję łączników koaksjalnych serii BMA, znanych ze swojej funkcjonalności ślepego łącznika.,Doskonale dostosowane do potrzeb miniaturyzacji i modułowości urządzeń mikrofalowych.

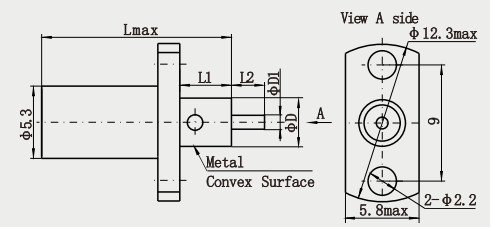

Wysokiej wydajności SBMA Female Flange Mount RF Connector do PCB 0

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50 ohm
Zakres częstotliwości	Prąd stały ~ 40 GHz
Napęd nominalny	170 VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	500 VRMS (maksymalny poziom wody)
Odporność na izolację	≥ 2000 MOhm
Odporność kontaktowa	Przewodnik zewnętrzny	<= 2mOhm
	Przewodnik centralny	<= 6 mOhm
VSMR	≤1.25
Utrata wstawienia	≤ 0,30 dB

Szczegóły dotyczące produktu

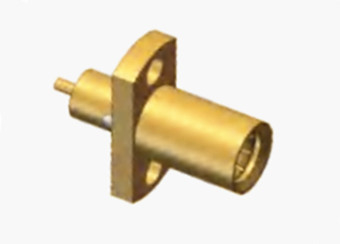

Wysokiej wydajności SBMA Female Flange Mount RF Connector do PCB 1

Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna / wtyczka	Z miedzi	Złote
	Kobieta/złota	Brąz Sn-P	Złote
Kontakt o odporności	Brąz beryliowy		Pozostałe
Skórka / obudowa	mosiądz, stal nierdzewna		Pozostałe
Izolatory	PTFE
Pierścień uszczelniający	Kauczuk silikonowy
Trwałość	500 cykli

Zgodność z RoHS	- Tak, proszę.
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	0.6N max.
Siła rozłączająca	0.6 N max

Specyfikacja środowiskowa:

Temperatura pracy	-65 do +165 stopni C
Ocena IP (wspólna)	IP64

Charakterystyka:
1. Funkcja parzenia w ślepy sposób:
Jest to rodzaj łącznika ślepego, odpowiedni do ślepego łączenia podwozia i szaf, które można szybko podłączyć i odłączyć bez dokładnego ustawienia,który sprzyja małej modulalizacji i szybkiej montaży radarów i innych kompletnych systemów, a także poprawia wydajność montażu.
2Wysoki stopień standaryzacji:
Zgodnie ze standardem produkcji, wielkością produktu, wydajnością i innymi jasnymi standardami,w celu zapewnienia kompatybilności i wymienności między złączami SBMA produkowanymi przez różnych producentów.

Zastosowanie:

W dziedzinie lotnictwa:

Systemy avioniki na samolotach wymagają użycia dużej liczby złączy RF do łączenia różnych urządzeń elektronicznych, takich jak systemy komunikacji, systemy nawigacji, systemy radarowe itp.Z jego miniaturyzacją, lekkie i o wysokiej wydajności,Złącza SBMA są w stanie spełniać rygorystyczne wymagania dotyczące złączy w dziedzinie lotnictwa kosmicznego i zapewniają niezawodne połączenia urządzeń elektronicznych samolotu.
W statkach kosmicznych mogą być również stosowane do łączenia sprzętu elektronicznego w różnych częściach statku kosmicznego w celu zapewnienia transmisji sygnału i normalnej pracy sprzętu w środowisku kosmicznym.

UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączników (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), Jeśli nie znajdziesz używanego łącznika,Proszę o kontakt z danymi..
