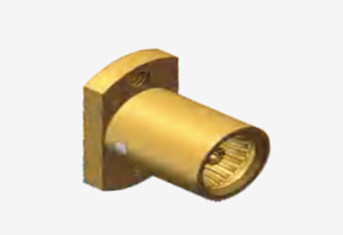

Dwuodrążkowy płaszcz BMA Kobieta łącznik koaksjalny RF z łącznikiem mikrociągiem
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Podkreślić: | Dwuodrążkowy złącze koaksjalne RF,Mikrostrip Connector RF Coaxial Connector |
||
Dwuodrążkowy płaszcz BMA Kobieta łącznik koaksjalny RF z łącznikiem mikrociągiem
Seria BMA to kategoria złączy typu "blind-mat", zaprojektowana i wyprodukowana zgodnie z normami IEC1169-33.połączenia te zapewniają niezawodny kontakt i wykazują doskonałe właściwości elektryczneIch największą zaletą jest zdolność pływania zarówno w kierunku ośnym, jak i promiennym, co wymaga minimalnej przestrzeni między punktami parzenia i jest lekka.Dzięki temu są one szczególnie odpowiednie do zastosowań ślepego dopasowania w szafkach podwoziaSeria BMA cieszy się szerokim wykorzystaniem w podłączaniu modułów w szafkach podwozia i oferuje kompatybilność do szybkiego włączenia i wyłączenia z międzynarodowymi odpowiednikami.Doskonale łączą kable koaksjalne do urządzeń radiowych i instrumentów.
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50 ohm | |
| Zakres częstotliwości | Prąd stały ~ 18 GHz | |
| Napęd nominalny | 250 VRMS (maksymalny poziom wody) | |
| Włókna elektryczne Wzór napięcia | 1000 VRMS (maksymalny poziom wody) | |
| Odporność na izolację | ≥ 5000 MOhm | |
| Odporność kontaktowa | Przewodnik zewnętrzny | ≤ 2,0 mOhm |
| Przewodnik centralny | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |
Szczegóły dotyczące produktu
| Materiał i właściwości mechaniczne | |||
| Centralny konduktor | Mężczyzna / wtyczka | Z miedzi | Złote |
| Kobieta/złota | Brąz Sn-P | Złote | |
| Kontakt o odporności | Brąz beryliowy | Pozostałe | |
| Skórka / obudowa | mosiądz, stal nierdzewna | Pozostałe | |
| Izolatory | PTFE | ||
| Pierścień uszczelniający | Kauczuk silikonowy | ||
| Trwałość | 500 cykli | ||
| Zgodność z RoHS | - Tak, proszę. |
| Cykl rozmnażania | 500Cykli |
| Utrzymanie kontaktów | 10N min |
| Utrzymanie kable | 100N min |
| Siła łączenia | 0.6N max. |
| Siła rozłączająca | 0.6 N max |
Specyfikacja środowiskowa:
| Temperatura pracy | -55 do +155 stopni C |
| Ocena IP (wspólna) | IP64 |
Charakterystyka:
1Doskonała wydajność mechaniczna i elektryczna: złącza BMA mają niską odporność na kontakt między przewodnikami wewnętrznymi i zewnętrznymi, wysoką odporność izolacyjną i niską VSWR,który może zapewnić stabilność i niezawodność transmisji sygnału.
2. Wygodne połączenie: Interfejs złącza BMA przyjmuje interfejs powietrzny, który można szybko podłączyć i odłączyć bez użycia narzędzi, zwiększając tym samym wydajność pracy.
3Wysoce dostosowalne: Zgodnie z różnymi wymaganiami aplikacji, złącza BMA mogą być dostosowywane z różnymi metodami instalacji i długościami kabli, aby spełnić specyficzne wymagania użytkowania.
Zastosowanie:
1W budowie stacji bazowych,jest stosowany do łączenia różnych urządzeń radiowych i systemów antenowych w celu realizacji transmisji i odbioru sygnałów oraz zapewnienia stabilnej pracy sieci komunikacyjnychNa przykład w stacjach bazowych 5G łączniki BMA mogą być wykorzystywane do łączenia różnych modułów i komponentów w celu spełnienia wymagań dotyczących transmisji danych o wysokiej częstotliwości i dużej prędkości.
Jest odpowiedni do wewnętrznego połączenia urządzeń komunikacji bezprzewodowej, takich jak telefony komórkowe, walkie-talkie itp.Można wykorzystać niezawodne połączenie sygnału RF w ograniczonej przestrzeni i zapewnić normalną funkcję komunikacji urządzeń.
2. w sprzęcie medycznym, takim jak niektóre sprzęty obrazowania medycznego, sprzęt terapii radiofrekwencyjnej itp.,Złącza BMA mogą być używane do łączenia powiązanego sprzętu elektronicznego i czujników w celu realizacji transmisji sygnału i przetwarzania.
W systemie sterowania automatyzacją przemysłową jest używany do łączenia sprzętu polowego i centrum sterowania w celu realizacji zdalnego monitorowania i sterowania.
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączników (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), Jeśli nie znajdziesz używanego łącznika,Proszę o kontakt z danymi..
