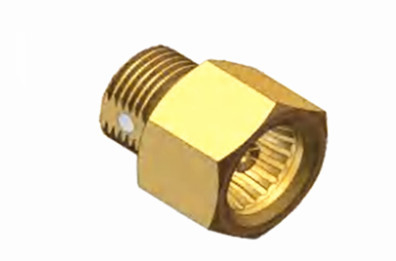

Wysokiej wydajności BMA Brass Female Microstrip RF Coaxial Connector dla lepszej łączności
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Podkreślić: | Połączenie koaksjalne RF o wyższej łączności,Wysokiej wydajności łącznik koaksjalny RF,BMA Brass RF Coaxial Connector |
||
Wysokiej wydajności BMA Brass Female Microstrip RF Coaxial Connector dla lepszej łączności
Seria BMA jest wyrafinowanym złączem typu "blind-mate", starannie zaprojektowanym i wyprodukowanym zgodnie ze ścisłymi normami IEC1169-33.,połączenia te zapewniają niezawodność kontaktu i wykazują wyjątkową wydajność elektryczną.w połączeniu z zminimalizowanymi wymaganiami przestrzennymi między punktami parzenia i lekką konstrukcją, co czyni je idealnymi do bezproblemowej integracji z zastosowaniami w szafie podwozia.
Połączacze BMA, szeroko stosowane w modułach szafy podwozia, zapewniają wymianę z międzynarodowymi odpowiednikami, ułatwiając szybkie zaangażowanie i odłączenie.Doskonali się w tworzeniu bezpiecznych połączeń kabli koaksjalnych w sprzęcie radiowym i zaawansowanych instrumentach, zwiększając w ten sposób wydajność operacyjną i wszechstronność w instalacjach komunikacji wysokiej częstotliwości.
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50 ohm | |
| Zakres częstotliwości | Prąd stały ~ 18 GHz | |
| Napęd nominalny | 250 VRMS (maksymalny poziom wody) | |
| Włókna elektryczne Wzór napięcia | 1000 VRMS (maksymalny poziom wody) | |
| Odporność na izolację | ≥ 5000 MOhm | |
| Odporność kontaktowa | Przewodnik zewnętrzny | ≤ 2,0 mOhm |
| Przewodnik centralny | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |
Szczegóły dotyczące produktu
| Materiał i właściwości mechaniczne | |||
| Centralny konduktor | Mężczyzna / wtyczka | Z miedzi | Złote |
| Kobieta/złota | Brąz Sn-P | Złote | |
| Kontakt o odporności | Brąz beryliowy | Pozostałe | |
| Skórka / obudowa | mosiądz, stal nierdzewna | Pozostałe | |
| Izolatory | PTFE | ||
| Pierścień uszczelniający | Kauczuk silikonowy | ||
| Trwałość | 500 cykli | ||
| Zgodność z RoHS | - Tak, proszę. |
| Cykl rozmnażania | 500Cykli |
| Utrzymanie kontaktów | 10N min |
| Utrzymanie kable | 100N min |
| Siła łączenia | 0.6N max. |
| Siła rozłączająca | 0.6 N max |
Specyfikacja środowiskowa:
| Temperatura pracy | -55 do +155 stopni C |
| Ocena IP (wspólna) | IP64 |
Charakterystyka:
1Niewielkie rozmiary: złącza BMA mają ultra-kompaktową konstrukcję, która jest formą wcisku serii SMA, a ich stosunkowo małe rozmiary sprawiają, że nadają się do stosowania w zastosowaniach, w których przestrzeń jest ograniczona.
2. Niezawodny kontakt: złącza BMA mają ślepy połączenie przesuwne, w przypadku niepełnego wyrównania można również nacisnąć przez ciśnienie wtyczki do gniazda w celu osiągnięcia parzenia,i dalej poprzez unikalną konstrukcję strukturalną w celu osiągnięcia niezawodnego połączenia.
3. Doskonała wydajność mechaniczna i elektryczna: złącza BMA mają niską odporność na kontakt między przewodnikami wewnętrznymi i zewnętrznymi, wysoką odporność izolacyjną i niską VSWR,który może zapewnić stabilność i niezawodność transmisji sygnału.
Zastosowanie:
1- Pole komunikacji:
W budowie stacji bazowych,jest stosowany do łączenia różnych urządzeń radiowych i systemów antenowych w celu realizacji transmisji i odbioru sygnałów oraz zapewnienia stabilnej pracy sieci komunikacyjnychNa przykład w stacjach bazowych 5G łączniki BMA mogą być wykorzystywane do łączenia różnych modułów i komponentów w celu spełnienia wymagań dotyczących transmisji danych o wysokiej częstotliwości i dużej prędkości.
Jest odpowiedni do wewnętrznego połączenia urządzeń komunikacji bezprzewodowej, takich jak telefony komórkowe, walkie-talkie itp.Można wykorzystać niezawodne połączenie sygnału RF w ograniczonej przestrzeni i zapewnić normalną funkcję komunikacji urządzeń.
2System radarowy:
W systemach radarowych z układem fazowym łączniki BMA mogą być stosowane do łączenia różnych komponentów radaru, takich jak układy antenowe, moduły nadajnika/odbiorcy, obwody przetwarzania sygnału itp.zapewnienie wysokiej wydajności i niezawodności systemu radarowegoJego ślepa wtyczka i metodę łączenia przesuwanego ułatwia szybkie i dokładne operacje łączenia w złożonych konstrukcjach radarowych.
Modułowe połączenie systemu radarowego ułatwia utrzymanie i modernizację radaru oraz zwiększa elastyczność i rozbudowę systemu radarowego.
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączników (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), Jeśli nie znajdziesz używanego łącznika,Proszę o kontakt z danymi..
