Wytrzymały TNC Kobieta Prawy kąt Stal nierdzewna 4-dołkowa paska RF złącza
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze TNC | Włócznienie: | Niklowane |
|---|---|---|---|
| Impedancja: | 50Ω | Trwałość: | 500 cykli |
| Materiał kontaktowy: | Mosiądz, BeCu | Materiał: | Bas |
| Norma projektowa: | IEC 60169-17 | Rodzaj: | Ra |
| Podkreślić: | Trwały złącze RF,Złącze RF ze stali nierdzewnej |
||

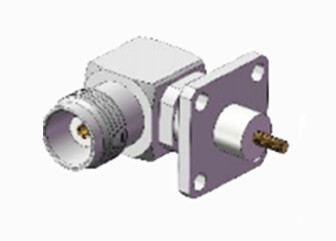

Wytrzymały TNC Kobieta Prawy kąt Stal nierdzewna 4-dołkowa paska RF złącza
Produkty z serii TNC są zasadniczo wariantem nawigacyjnym zestawu BNC, wyróżniającym się mechanizmem nawigacyjnym do bezpiecznego mocowania.złącza wodoodporne utrzymują stałą impedancję 50 ohm i działają w zakresie częstotliwości DC do 11 GHzIstnieją dwa główne rodzaje łączników TNC: standardowy i odwrotny biegun.co czyni je tańszymi w porównaniu z produktami przemysłowymi lub wysokiej wydajnościZłącza TNC są często stosowane do połączeń antenowych i mają różnorodne zastosowania w dziedzinie elektroniki lotniczej, łączności,i różnych sektorów przemysłowych.
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
|
Charakterystyka elektryczna
|
||||
|
Impedancja
|
50Ω
|
|||
|
Zakres częstotliwości
|
Prąd stały ~4 GHz
|
|||
|
Napęd nominalny
|
2500VRMS (maksymalny poziom morza)
|
|||
|
Włókna elektryczne Wzór napięcia
|
750VRMS (maksymalny poziom morza)
|
|||
|
Odporność na izolację
|
≥ 2000MΩ
|
|||
|
Odporność kontaktowa
|
Przewodnik zewnętrzny
|
≤ 6mΩ
|
||
|
Przewodnik centralny
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Specyfikacja mechaniczna
| Standardy projektowania | IEC 60169-17 |
| Zgodność z RoHS | - Tak, proszę. |
| Zakończenie kontaktu z centrum | Kręć |
| Zakończenie kontaktu zewnętrznego | Kręć |
| Cykl rozmnażania | 500Cykli |
| Utrzymanie kontaktów | 10N min |
| Utrzymanie kable | 100N min |
| Siła łączenia | 13.6N max. |
| Siła rozłączająca | 13.6N max. |
Specyfikacja środowiskowa:
| Temperatura pracy | -30 do +70°C |
| Ocena IP (wspólna) | IP64 |

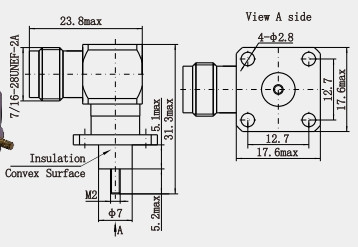

Szczegółowy rysunek
Charakterystyka:
Właściwości mechaniczne
Silna odporność na drgania: złącza TNC mają silną odporność na drgania, nadają się do urządzeń komunikacyjnych mobilnych w warunkach drgań.
Wysoka wytrzymałość mechaniczna: stosowanie stali nierdzewnej i solidnych połączeń nawiniętych, dzięki czemu złącze TNC ma wysoką wytrzymałość mechaniczną, może wytrzymać pewien stopień zewnętrznego ciągnięcia,wytłaczanie, itp., nie łatwo uszkodzić.
Zastosowanie:
1Komunikacja maszynowo-maszynowa (M2M): w scenariuszach komunikacji M2MKonektory TNC są używane do łączenia odpowiednich modułów komunikacji bezprzewodowej w celu realizacji transmisji danych między urządzeniami i wspierania rozwoju Internetu Rzeczy.
2.Urządzenia bezpieczeństwa i ochrony: w części transmisji bezprzewodowej systemu monitorowania bezpieczeństwa mogą być stosowane złącza TNC w celu zapewnienia stabilnej i niezawodnej transmisji bezprzewodowej danych monitorowania.
3Sprzęt wykrywania: interfejs transmisji sygnału RF w niektórych specjalnych urządzeniach wykrywania bezprzewodowego przyjmuje złącze TNC w celu zaspokojenia zapotrzebowania na wykrywanie.
UWAGA:
Mamy ponad 10 tysięcy rodzajów złącza TNC, jeśli złącza, których używasz, nie można znaleźć, prosimy o kontakt z danymi.
