TNC Female Straight RF Coaxial Connector for PCB Board

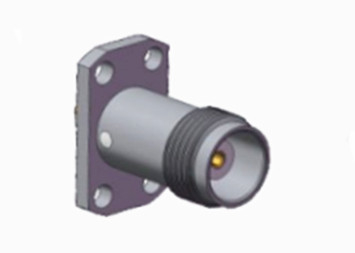

Duży Obraz : TNC Female Straight RF Coaxial Connector for PCB Board Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-50KFD21

Zapłata:

Minimalne zamówienie:	100
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze radiowe TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Trwałość:	500 cykli
Materiał kontaktowy:	Mosiądz, BeCu	Materiał:	Mosiądz
Norma projektowa::	IEC 60169-17	Rodzaj:	proste
Podkreślić:	Podłącza koaksjalny PCB Board RF , Niezawodny łącznik koaksjalny RF , Wysokiej wydajności łącznik koaksjalny RF

TNC Female Straight RF Coaxial Connector for PCB Board

TNC series product is designed as a threaded version of BNC connector, the TNC RF connectors features screw threads for mating.Wzdłużne urządzenia wodoodporne z stałą impedancją 50 ohm.Operując z częstotliwości DC-11GHz, istnieją dwa rodzaje złączy TNC: standardowe i odwrotne polarności.Podczas gdy wydajność nie będzie równa produktom klasy przemysłowej lub wysokiej jakościWidely used for antenna connections, TNC have many applications in avionics, communications and general industrial markets.Odwrotna biegunowość i 75 ohm TNC są również dostępne.

TNC Female Straight RF Coaxial Connector for PCB Board 0

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

Specyfikacja środowiskowa:

Temperatura pracy

-30 do +70°C

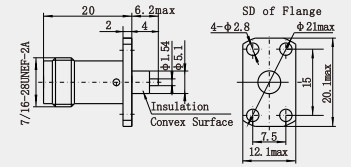

Szczegółowy rysunek

TNC Female Straight RF Coaxial Connector for PCB Board 1
Charakterystyka:
Kompaktowy rozmiar: TNC Connectors to małe łączniki koaksialne, które zajmują niewielką przestrzeń, dzięki czemu są łatwe do zainstalowania i trasy na płytach PCB, zwłaszcza dla sprzętu z ograniczeniami przestrzeni.
Różnorodność biegunowości:który może być wybrany zgodnie z specyficznym projektem obwodu i wymaganiami użytkowania, aby zapewnić prawidłową transmisję sygnałów.
Zastosowanie:
Komponenty Bluetooth i GPS: jako interfejs dla transmisji sygnału RF, zapewnia normalną pracę komunikacji Bluetooth i funkcji pozycjonowania GPS,Tak, że urządzenie może dokładnie odbierać i wysyłać sygnały Bluetooth, a także informacje o pozycjonowaniu..
W routerach, przełącznikach i innych urządzeniach sieciowych, niektóre części obejmujące komunikację bezprzewodową będą używać konektorów TNC do połączenia w celu realizacji transmisji i wymiany danych.
Antenna bracket: The connection between the antenna bracket and the antenna sometimes uses a TNC connector, which can realize stable signal transmission and also play a role in mechanical fixation. Połączenie między anteną bracket i anteną czasami wykorzystuje konektor TNC, który może realizować stabilną transmisję sygnału i również odgrywać rolę w mechanicznym utrzymaniu.

UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączników (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), Jeśli nie znajdziesz używanego łącznika,Proszę o kontakt z danymi..
