Kobieta łącznik koaksjalny TNC ze stali nierdzewnej: solidne rozwiązanie dla integracji PCB

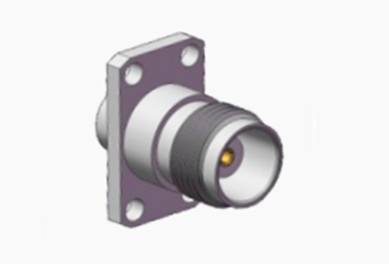

Duży Obraz : Kobieta łącznik koaksjalny TNC ze stali nierdzewnej: solidne rozwiązanie dla integracji PCB Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-JB2A

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	100 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze radiowe TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Norma projektowa:	IEC 60169-17
Materiał kontaktowy:	Mosiądz, BeCu	Trwałość:	500 cykli
Rodzaj:	proste	Zastosowanie:	RF
Płeć:	Kobieta
Podkreślić:	Złącza koaksjalnego zintegrowanego z PCB

Kobieta łącznik koaksjalny TNC ze stali nierdzewnej: solidne rozwiązanie dla integracji PCB

Seria TNC, adaptacja nawigacyjna złącza BNC, wyróżnia się mechanizmem nawigacyjnym zapewniającym bezpieczne połączenie.złącza wodoodporne utrzymują stałą impedancję 50 Ohm w szerokim zakresie częstotliwości od DC do 11 GHzPołączacze TNC są oferowane w dwóch wersjach: standardowej i odwrotnej biegunowości.Chociaż ich wydajność może nie odpowiadać wydajności produktów klasy przemysłowejTNC są szczególnie rozpowszechnione w połączeniach antenowych, znajdą szerokie zastosowanie w avioniki, obronności, telekomunikacji i ogólnych sektorach przemysłowych.Dodatkowo, dostępne są również wersje z odwrotną biegunowością i impedancją 75 Ohm.

Kobieta łącznik koaksjalny TNC ze stali nierdzewnej: solidne rozwiązanie dla integracji PCB 0

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

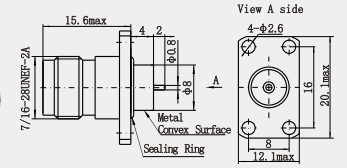

Szczegółowy rysunekKobieta łącznik koaksjalny TNC ze stali nierdzewnej: solidne rozwiązanie dla integracji PCB:
Jednostka: ((mm)

Charakterystyka:
1Właściwości mechaniczne
Silna odporność na drgania: złącza TNC mają silną odporność na drgania, nadają się do urządzeń komunikacyjnych mobilnych w warunkach drgań.
Wysoka wytrzymałość mechaniczna: stosowanie stali nierdzewnej i solidnych połączeń nawiniętych, dzięki czemu złącze TNC ma wysoką wytrzymałość mechaniczną, może wytrzymać pewien stopień zewnętrznego ciągnięcia,wytłaczanie, itp., nie łatwo uszkodzić.
2- Dostosowanie się do środowiska
Dobre wodoodporność: złącze TNC jest częścią konstrukcji uszczelniającej, ma dobre wodoodporność, nadaje się do niektórych zastosowań na zewnątrz lub w wilgotnych warunkach.
Odporność na korozję i trwałość: sam materiał ze stali nierdzewnej ma dobrą odporność na korozję, a powierzchnia może być pokryta niklem,złote i inne obróbki w celu dalszego poprawy odporności złącza na korozję i ścieranie, wydłużając jego żywotność.

Zastosowanie:
1. Pole komunikacji
Bezprzewodowa stacja bazowa:Jest używany do podłączenia urządzeń stacji bazowej i anteny w celu zapewnienia efektywnej transmisji sygnałów 5G i innych sygnałów bezprzewodowych oraz stabilnej pracy sieci łączności.
Telefon komórkowy: wewnątrz telefonu komórkowego złącze TNC może być użyte do podłączenia anteny do modułu RF na płytce głównej, aby zrealizować funkcję komunikacji bezprzewodowej telefonu komórkowego.
Pole pozycjonowania i monitorowania
Antenna pomiarowa nawigacji satelitarnej: W wielu scenariuszach zewnętrznych, takich jak mapowanie geodezyjne, pomiary oceaniczne, monitorowanie sejsmiczne, monitorowanie deformacji mostów itp.,Złącze TNC łączy antenę pomiarową nawigacji satelitarnej z zewnętrznym sprzętem, przesyła sygnały bezprzewodowe i dostarcza energię, a także może realizować dokładne pomiary i pozycjonowanie na poziomie centymetrowym.
3- W dziedzinie lotnictwa.
System sterowania lotnictwem: Jest używany do podłączenia powiązanego sprzętu radiowego w celu zapewnienia dokładności i niezawodności komunikacji lotniczej,zapewnienie bezpiecznego lotu statków powietrznych i sprawnego sterowania ruchem lotniczym.

UWAGA:
Mamy ponad 10 000 rodzajówłącznik TNC, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
