TNC Hermetyczna Kobieta Prawy kąt 4-dziurkowy podłączacz RF dla aplikacji Microstrip

Duży Obraz : TNC Hermetyczna Kobieta Prawy kąt 4-dziurkowy podłączacz RF dla aplikacji Microstrip Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC (M) -KWFD13

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	Western Union, T/T, L/C
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Trwałość:	500 cykli
Materiał:	Mosiądz	Materiał kontaktowy:	Mosiądz, BeCu
Norma projektowa::	IEC 60169-17	Rodzaj:	Prosty kąt
Podkreślić:	TNC hermetyczny złącze RF , Złącze RF z 4-dziurkową bramką , Połączenie RF dla aplikacji Microstrip

TNC Hermetyczna Kobieta Prawy kąt 4-dziurkowy podłączacz RF dla aplikacji Microstrip

Produkty z serii TNC są iteracją nawiniętą z łącznika BNC, wyróżniającą się szrubami do bezpiecznego łączenia.urządzenia wodoodporne posiadają stałą impedancję 50 ohm i działają w zakresie częstotliwości DC-11 GHzIstnieją dwa warianty łączników TNC: standardowy i odwrotny biegun.ich wydajność nie równa się wydajnościom wyrobów przemysłowych lub wojskowychPołączacze TNC są powszechnie stosowane w antenach, w elektronikach lotniczych, obronności, komunikacji, komunikacji, komunikacji międzylotowej, komunikacji międzylotowej, komunikacji międzylotowej i telekomunikacyjnej.i ogólne rynki przemysłoweDostępne są również wersje z odwrotną biegunowością i 75-ohmowe wersje z łącznikiem TNC.

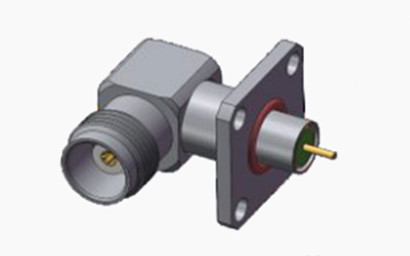

TNC Hermetyczna Kobieta Prawy kąt 4-dziurkowy podłączacz RF dla aplikacji Microstrip 0

Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła rozłączająca	13.6N max.
Siła łączenia	13.6N max.

Specyfikacja środowiskowa:

Temperatura pracy	-30 do +70°C
Ocena IP (wspólna)	IP64

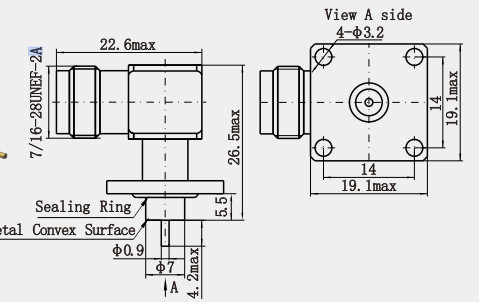

Rysunek:

TNC Hermetyczna Kobieta Prawy kąt 4-dziurkowy podłączacz RF dla aplikacji Microstrip 1
Charakterystyka:

1. Typ złącza:

Złącze typu TNC do zastosowań częstotliwości radiowych (RF).
2. Typ interfejsu:

Hermetyczna kobieca, zapewnia dobrą ochronę.
3. Wzornictwo kąta:

Konstrukcja pod kątem prostym umożliwiająca łatwą instalację w urządzeniach o ograniczonej przestrzeni.
4. Styl montażu:

Flanka czterodrugowa do stałego montażu mechanicznego.
5Typ linii przesyłowej:

Mikrostrypt do transmisji sygnału o wysokiej częstotliwości.

Zastosowanie:
Sprzęt komunikacji bezprzewodowej
Systemy radarowe
Urządzenia mikrofalowe
Sprzęt do badań i pomiarów
Aplikacje lotnicze i kosmiczne

UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączników (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), Jeśli nie znajdziesz używanego łącznika,Proszę o kontakt z danymi..
