Wytrzymały łącznik TNC Female 4-Dole Flange RF dla niezawodnych połączeń
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze TNC | Włócznienie: | Niklowane |
|---|---|---|---|
| Materiał: | 50Ω | Trwałość: | 500 cykli |
| Materiał kontaktowy: | Mosiądz, BeCu | Norma projektowa:: | IEC 60169-17 |
| Rodzaj: | Ra | ||
| Podkreślić: | Niezawodne połączenia,Złącze RF z 4-dziurkową bramką,Wytrzymały łącznik TNC Female RF |
||

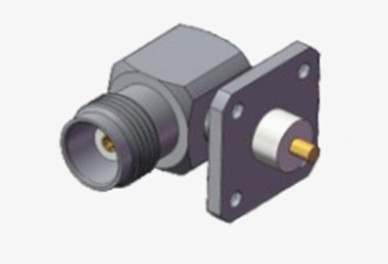

Wytrzymały łącznik TNC Female 4-Dole Flange RF dla niezawodnych połączeń
Produkty z serii TNC są zasadniczo zwiniętym wariantem złącza BNC, wyposażonym w nitki śrubowe do bezproblemowego łączenia.Włókna z nitkami są wodoodporne i utrzymują stałą impedancję 50 ohm, działające w zakresie DC-11 GHz. Dostępne są dwa rodzaje złączy TNC: standardowy i odwrotny biegun.te niedrogie złącza nie odpowiadają wydajności produktów przemysłowych lub wojskowych, ale są idealne do szerokiego zakresu zastosowań komercyjnych.
Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
|
Charakterystyka elektryczna
|
||||
|
Impedancja
|
50Ω
|
|||
|
Zakres częstotliwości
|
Prąd stały ~4 GHz
|
|||
|
Napęd nominalny
|
2500VRMS (maksymalny poziom morza)
|
|||
|
Włókna elektryczne Wzór napięcia
|
750VRMS (maksymalny poziom morza)
|
|||
|
Odporność na izolację
|
≥ 2000MΩ
|
|||
|
Odporność kontaktowa
|
Przewodnik zewnętrzny
|
≤ 6mΩ
|
||
|
Przewodnik centralny
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Specyfikacja mechaniczna
| Standardy projektowania | IEC 60169-17 |
| Zgodność z RoHS | - Tak, proszę. |
| Zakończenie kontaktu z centrum | Kręć |
| Zakończenie kontaktu zewnętrznego | Kręć |
| Cykl rozmnażania | 500Cykli |
| Utrzymanie kontaktów | 10N min |
| Utrzymanie kable | 100N min |
| Siła łączenia | 13.6N max. |
| Siła rozłączająca | 13.6N max. |
Specyfikacja środowiskowa:
| Temperatura pracy | -30 do +70°C |
| Ocena IP (wspólna) | IP64 |
Rysunek:
Charakterystyka:
1. Typ złącza
TNC Female Right Angle 4-dołkowy konektor RF
Dla interfejsu Microstrip
2. cechy fizyczne
Projekcja pod kątem prostym pozwala zaoszczędzić przestrzeń dla kompaktowych zastosowań
4-dołkowe mocowanie brzytki zapewnia solidne połączenie mechaniczne
Lekkie i przenośne do urządzeń mobilnych i instalacji stałych
3. cechy wydajności
Niska strata, wysoka strata zwrotu w celu zapewnienia jakości transmisji sygnału
Szeroki zakres częstotliwości do obsługi wielu standardów komunikacji
Trwałe zaprojektowanie do trudnych warunków
4Interfejs i kompatybilność
Interfejs mikrosztrypu do transmisji sygnału wysokiej częstotliwości
Kompatybilny z szeroką gamą urządzeń RF i mikrofalowych
Zastosowanie:
Sprzęt komunikacji bezprzewodowej
Systemy antenowe
Urządzenia pomiarowe i badawcze
Sprzęt automatyki przemysłowej
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączników (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), Jeśli nie znajdziesz używanego łącznika,Proszę o kontakt z danymi..
