TNC Female Right Angle 4-Hole Flange RF Connector do bezpiecznego montażu

Duży Obraz : TNC Female Right Angle 4-Hole Flange RF Connector do bezpiecznego montażu Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-KWFD10

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	100 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Materiał:	Mosiądz
Materiał kontaktowy:	Mosiądz, BeCu	Trwałość:	500 cykli
Norma projektowa::	IEC 60169-17	Rodzaj:	Mocowanie kołnierzowe z 4 otworami
Podkreślić:	TNC Female RF Connector , Bezpieczne montowanie złącza RF , Złącze RF z 4-dziurkową bramką

TNC Female Right Angle 4-Hole Flange RF Connector do bezpiecznego montażu

Seria TNC jest przerobioną wersją zębatego złącza BNC, zawierającą wątki śrubowe dla niezawodnego sparowania.Złącza TNC RF utrzymują stałą impedancję 50 ohm w zakresie częstotliwości rozciągającym się od DC do 11 GHzIstnieją dwa warianty: standardowa i odwrotna biegunowość.te ekonomiczne złącza doskonale sprawdzają się w różnych warunkach handlowych. Powszechnie stosowane w połączeniach antenowych, konektory TNC znajdują szerokie zastosowanie w avioniki, obronności, komunikacji i różnych sektorach przemysłowych.dostępne są również wersje z odwrotną biegunowością i 75 ohm z łącznikiem TNC.

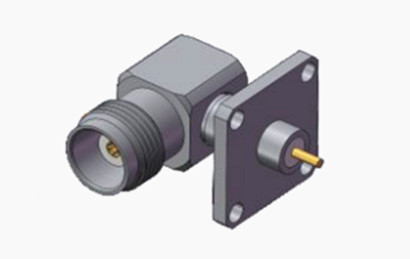

TNC Female Right Angle 4-Hole Flange RF Connector do bezpiecznego montażu 0

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

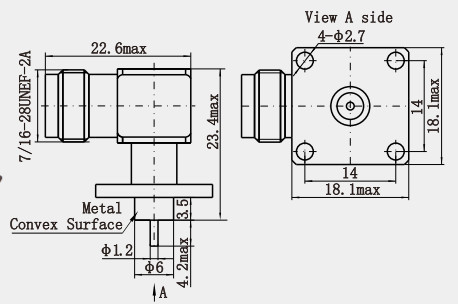

Szczegółowy rysunek

TNC Female Right Angle 4-Hole Flange RF Connector do bezpiecznego montażu 1

Charakterystyka:

1Konstrukcja pod kątem prostym: odpowiednia do scenariuszy ograniczonych przestrzeni, wygodna do montażu i okablowania.
2. Interfejs linii mikrosztrypowej: nadaje się do układów mikrosztrypowych, zapewniając dobrą wysokiej częstotliwości transmisję sygnału.
3. Flanca 4-odcięta: zapewnia niezawodne mocowanie mechaniczne w celu zapewnienia stabilności połączenia.
4Trwałość: wysokiej jakości materiały i konstrukcja konstrukcyjna, aby dostosować się do częstych połączeń i trudnych warunków.
5Kompatybilność elektromagnetyczna: Dobre działanie osłony w celu zmniejszenia zakłóceń i strat sygnału.
6. Szeroka kompatybilność: Kompatybilny z szeroką gamą urządzeń i marek, dostosowany do różnych scenariuszy zastosowań.

Zastosowanie:

Złącza TNC są szeroko stosowane w komunikacji bezprzewodowej, testach i pomiarach, automatyce przemysłowej, elektronikach, przestrzeni kosmicznej i urządzeniach medycznych.Wszystkie te obszary wymagają niezawodnych połączeń radiowych w celu zapewnienia stabilnej i efektywnej transmisji sygnałuNastępnie rozważam specyficzne zastosowania w każdej dziedzinie.czujniki bezprzewodowe w automatyce przemysłowej; sprzęt komunikacyjny w dziedzinie elektroniki; komunikacja satelitarna w dziedzinie lotnictwa kosmicznego; urządzenia MRI w sprzęcie medycznym.

UWAGA:
Mamy ponad 10 000 rodzajówłącznik TNC, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
