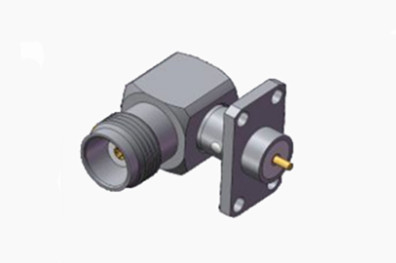

Wysokiej wydajności łącznik TNC Female Microstrip RF z konstrukcją pod kątem prostym

Duży Obraz : Wysokiej wydajności łącznik TNC Female Microstrip RF z konstrukcją pod kątem prostym Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-KWFD14

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	Western Union, T/T, L/C
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Trwałość:	500 cykli
Materiał:	Mosiądz	Materiał kontaktowy:	Mosiądz, BeCu
Norma projektowa::	IEC 60169-17	Rodzaj:	Ra
Podkreślić:	Wysokiej wydajności mikropłytkowy złącze RF , Odpowiedni kąt projektowania Mikrostrip RF Connector , TNC Female Microstrip RF Connector

Wysokiej wydajności łącznik TNC Female Microstrip RF z konstrukcją pod kątem prostym

Produkty z serii TNC to zwinięty wariant złącza BNC, wyróżniający się mechanizmem śruby do bezpiecznego łączenia.urządzenia wodoodporne utrzymują stałą impedancję 50 ohm i działają w zakresie częstotliwości DC-11 GHzIstnieją dwa warianty łączników TNC: standardowa i odwrotna biegunowość.Chociaż te ekonomiczne złącza zazwyczaj wykorzystują składowe odlewane na maty i formowane i nie odpowiadają wydajności produktów przemysłowych lub wojskowychZłącza TNC są często stosowane do połączeń antenowych i mają różnorodne zastosowania w dziedzinie lotnictwa, obrony, komunikacji,i ogólnych sektorów przemysłowychDostępne są również wersje z odwrotną biegunowością i 75-ohmowe wersje z łącznikiem TNC.

Wysokiej wydajności łącznik TNC Female Microstrip RF z konstrukcją pod kątem prostym 0

Specyfikacja:
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

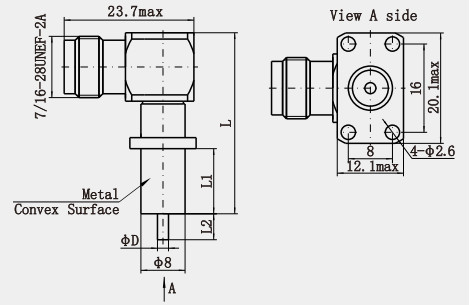

Specyfikacja mechaniczna
Wysokiej wydajności łącznik TNC Female Microstrip RF z konstrukcją pod kątem prostym 1

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła rozłączająca	13.6N max.
Siła łączenia	13.6N max.

Specyfikacja środowiskowa:

Temperatura pracy	-30 do +70°C
Ocena IP (wspólna)	IP64

Charakterystyka:
1Szeroka przepustowość operacyjna:
Złącza TNC są zdolne do wytrzymania częstotliwości do 11 GHz, a nawet mogą być stosowane do wyższych GHz w niektórych konstrukcjach precyzyjnych, dzięki czemu są doskonałe do zastosowań o wysokiej częstotliwości.
2Niezawodne połączenie:
Złącza TNC wykorzystują połączenie nawiasowe, obracając powłokę złącza, aby uzyskać połączenie między kablem a urządzeniem,połączenie to jest zwykle bardziej solidne niż połączenie typu snap, dzięki czemu złącze TNC może pracować w trudniejszym środowisku i nie jest łatwe do złagodzenia, aby zapewnić stabilność transmisji sygnału.
Zastosowanie:
1System komunikacji bezprzewodowej:
W stacjach bazowych łączności bezprzewodowej łączniki TNC są używane do łączenia kabli koaksjalnych RF i sprzętu stacji bazowej w celu zapewnienia efektywnej transmisji sygnału.Jego stabilne połączenie wątkowe i szeroka przepustowość umożliwiają utrzymanie doskonałej wydajności w złożonych środowiskach komunikacyjnych.
W systemach anten, TNC connectors are used as the connection interface between the antenna and the RF equipment to ensure that the signals received and transmitted by the antenna can be accurately transmitted to the RF equipment.
2Przemysł rolniczy:
Zestawy kabli łącznikowych TNC oraz ich organizacja i zabezpieczenia zapewniają prawidłowe działanie maszyn ciężkich, takich jak ciągniki i napędniki,i odgrywają ważną rolę w sektorze rolnym.
UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączników (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), Jeśli nie znajdziesz używanego łącznika,Proszę o kontakt z danymi..
