Premium TNC Mężczyzna do Mężczyzny RF Adapter z łącznikiem koaksjalnym

Duży Obraz : Premium TNC Mężczyzna do Mężczyzny RF Adapter z łącznikiem koaksjalnym Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-JJ

Zapłata:

Minimalne zamówienie:	100
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Trwałość:	500 cykli
Materiał kontaktowy:	Mosiądz, BeCu	Materiał:	Bas
Norma projektowa:	IEC 60169-17	Rodzaj:	proste
Podkreślić:	Premium RF Adapter z łącznikiem koaksjalnym , TNC RF Adapter z łącznikiem koaksjalnym

Premium TNC Mężczyzna do Mężczyzny RF Adapter z łącznikiem koaksjalnym

Serię TNC stanowią wątkowe odpowiedniki złącza BNC, wyposażone w sznurki do bezpiecznego połączenia.te jednostki utrzymują stałą impedancję 50 ohm w całym spektrum częstotliwości DC-11 GHzDostępne w standardowej i odwrotnej biegunowości, są wykonane z trwałych materiałów odlewanych i formowanych, osiągając równowagę między kosztami a wydajnością.Choć mogą nie równać się doskonałościom przemysłowych złączy, ich przystępność cenowa czyni je popularnym wyborem dla przedsięwzięć komercyjnych.Złącza TNC udowodniły swoją wszechstronność i niezawodność.

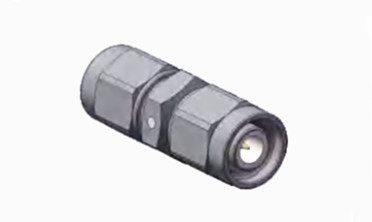

Premium TNC Mężczyzna do Mężczyzny RF Adapter z łącznikiem koaksjalnym 0

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

Specyfikacja środowiskowa:

Temperatura pracy	-30 do +70°C
Ocena IP (wspólna)	IP64

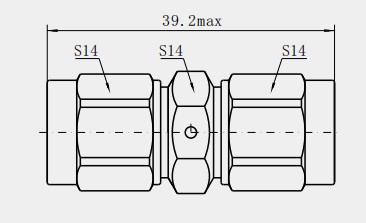

Szczegółowy rysunek
Premium TNC Mężczyzna do Mężczyzny RF Adapter z łącznikiem koaksjalnym 1

Charakterystyka:
1. odporny na korozję i na kurz: dzięki właściwościom odpornym na korozję, trwałym i odpornym na kurz, może stabilnie pracować w trudnych warunkach środowiskowych i wydłużać okres użytkowania.
2. silna antywibracja: przy dobrej antywibracji,nadaje się do urządzeń łączności komórkowej w warunkach drgań, aby zapewnić, że urządzenie może nadal normalnie działać w środowisku drgań.
3- dobra trwałość sparowania: może wytrzymać co najmniej 500 operacji wtykania i odtykania bez uszkodzenia,który jest szczególnie ważny w zastosowaniach wymagających częstego podłączenia i odłączenia.
4. Dostosowany do szerokiego zakresu typów kabli: Kompatybilny z szeroką gamą powszechnych kabli rdzeniowych, takich jak rdz58, rdz59, rdz142 itp., zapewniając więcej opcji.
5. Wielokrotne opcje instalacji: zapewnia zarówno męskie, jak i żeńskie kształty, a także opcje montażu w kącie prostym i prostym w celu dostosowania się do różnych środowisk instalacyjnych i ograniczeń przestrzennych,ułatwianie integracji w różnych urządzeniach i systemach.

Zastosowanie:
1System komunikacji samolotów: w systemie komunikacji samolotów, satelitów i innych pojazdów, adaptery TNC są używane do łączenia różnych urządzeń komunikacyjnych i anten,takie jak radiowe urządzenia powietrzneZe względu na środowisko lotnicze wymagania dotyczące niezawodności i trwałości złącza są niezwykle wysokie, trwała struktura adaptera TNC,dobra odporność na wibracje i wstrząsy, tak aby można było w procesie startu, lotu i lądowania samolotu utrzymać stabilną transmisję sygnału, aby zapewnić, że samolot i naziemne centra kontroli,a także innych komunikacji statków powietrznych między płynnym.
2System radarowy: System radarowy musi używać dużej liczby złączy RF do przesyłania sygnałów o wysokiej częstotliwości, do nadajników radarowych można użyć adapterów TNC,odbiorniki i anteny między połączeniemJego wysokiej precyzji wydajność elektryczna i dobry efekt osłony może zmniejszyć wyciek sygnału i zakłócenia i poprawić dokładność wykrywania i rozdzielczość radaru.
UWAGA:
Mamy ponad 10 tysięcy rodzajów złącza TNC, jeśli złącza, których używasz, nie można znaleźć, prosimy o kontakt z danymi.
