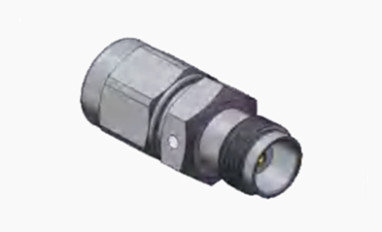

TNC Straight Male to Female RF Coaxial Connector Adapter do bezproblemowego połączenia

Duży Obraz : TNC Straight Male to Female RF Coaxial Connector Adapter do bezproblemowego połączenia Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-JK

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	100 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze radiowe TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Norma projektowa:	IEC 60169-17
Materiał kontaktowy:	Mosiądz, BeCu	Trwałość:	500 cykli
Rodzaj:	proste	Zastosowanie:	RF
Płeć:	Mężczyzna do kobiety
Podkreślić:	Bezproblemowe połączenie RF Adapter koaksjalny , Kobieta Adapter koaksjalny RF , TNC RF Adapter koaksjalny

TNC Straight Male to Female RF Coaxial Connector Adapter

Seria TNC jest ewolucją zębkowego złącza BNC, zaprojektowanego z przędzowymi nitkami dla bezpiecznego połączenia.wodoodporne złącza RF utrzymują stałą impedancję 50 ohm i funkcję w zakresie częstotliwości DC do 11 GHzSą one dostępne w dwóch wersjach: standardowej i odwrotnej biegunowości, wykorzystując materiały odlewane i formowane w celu zapewnienia przystępnej ceny.Chociaż mogą nie oferować takiej samej wydajności jak opcje klasy przemysłowej lub premiumPowszechnie stosowane w połączeniach antenowych, złącza TNC pełnią również istotną rolę w elektronikach lotniczych, obronności, komunikacji,i różnych sektorów przemysłowychDodatkowo wersje o 75 ohm i odwrotnej biegunowości jeszcze bardziej zwiększają ich adaptacyjność.

TNC Straight Male to Female RF Coaxial Connector Adapter do bezproblemowego połączenia 0

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

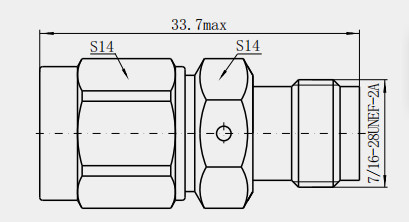

Szczegółowy rysunekTNC Straight Male to Female RF Coaxial Connector Adapter
Jednostka: ((mm)

Charakterystyka:
1. Niezawodne połączenie wątkowe: przyjmując połączenie wątkowe, ten rodzaj połączenia jest zwykle bardziej solidny niż połączenie typu snap,które mogą pracować w warunkach wyższej częstotliwości i utrzymywać stabilne połączenie w warunkach wysokiej wibracji.
2. Konstrukcja anty-rozluźniająca: zwinięty złącze ma funkcję samozablokowania, która może skutecznie zapobiegać rozluźnianiu się złącza, poprawia niezawodność połączenia,i zapewnić długotrwałe, stabilne stosowanie.
3Dobry charakter wodoodporny: element łącznikowy przyjmuje ściśniętą strukturę, która ma dobre charakterystyki wodoodporne i nadaje się do użytku w środowisku zewnętrznym lub wilgotnym.
4. odporny na korozję i opalany: dzięki odpornej na korozję, trwałej i opalanej wydajności może stabilnie pracować w trudnych warunkach środowiskowych i wydłużać okres użytkowania.

Zastosowanie:

Obszar kontroli przemysłowej

1System sterowania automatyki: w niektórych systemach sterowania automatyki przemysłowej, takich jak sterowanie robotem, sterowanie automatyka linii produkcyjnej itp., może obejmować transmisję i sterowanie sygnałami RF.Adapter TNC może być używany do podłączenia linii sygnału RF między sterownikiem a czujnikamiJego kompaktowa konstrukcja jest zaprojektowana w taki sposób, aby była łatwa w montażu i użyciu w urządzeniach przemysłowych, a jednocześniemoże przystosować się do wysokich temperatur, wysoka wilgotność, zakłócenia elektromagnetyczne i inne trudne warunki w środowisku przemysłowym.
2Instrumenty: Wiele instrumentów przemysłowych, takich jak oscyloskopy, zbieracze sygnałów itp., musi być podłączonych do zewnętrznych źródeł sygnału RF lub urządzeń badanych,i adapterów TNC mogą zapewnić tym instrumentom niezawodne interfejsy połączenia sygnału w celu zapewnienia dokładnej transmisji sygnałów pomiarowych, co pomaga poprawić dokładność monitorowania i kontroli procesów produkcji przemysłowej.

UWAGA:
Mamy ponad 10 000 rodzajówłącznik TNC, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
