Złącze koaksjalne RF z mikroflasą z płaszczyzną czterodrugową

Duży Obraz : Złącze koaksjalne RF z mikroflasą z płaszczyzną czterodrugową Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-KFD118

Zapłata:

Minimalne zamówienie:	100
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	Western Union, L/C, T/T

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze BNC RF	Włócznienie:	Niklowane
Trwałość:	500 cykli	Materiał kontaktowy:	Mosiądz, BeCu
Materiał:	Mosiądz	Norma projektowa::	IEC 60169-8
Rodzaj:	proste	Płeć:	Kobieta
Podkreślić:	4-dziurkowy koaksjalny złącze RF , Mikro-strip RF koaksjalny złącze , Złącze koaksyjne RF serii TNC

Złącze koaksjalne RF z mikroflasą z płaszczyzną czterodrugową

Złącze TNC, znane również jako złącze Bayonet Neill Concelman, jest miniaturowym złączem RF z szybkim podłączeniem/rozłączeniem zaprojektowanym do użytku przez kable koaksjalne.Ma dwa sztylety bagnet na kobiecym złączuŁączniki TNC idealnie nadają się do kończenia miniaturowych do subminiaturowych kabli koaksjalnych (np. RG-58, RG-59 do RG-179,RG-316)Są powszechnie stosowane w radiu, telewizji i innych urządzeniach elektronicznych RF, instrumentach testowych, sygnałach wideo i były kiedyś popularne w sieciach komputerowych 10BASE2.Złącza TNC są dostępne zarówno w wersjach impedancji 50 ohm, jak i 75 ohm, aby dopasować charakterystyczną impedancję kablaWykonują się one dobrze w zastosowaniach o niższej częstotliwości mikrofalowej, w tym w monitorach, sieciach LAN, urządzeniach telekomunikacyjnych i sprzęcie testowym.Struktura bagnetu umożliwia szybkie zaangażowanie i odłączenie i jest wymienna z międzynarodowymi złączami tego samego typuDzięki tej konstrukcji nadają się do łączenia kabli koaksjalnych w różnych urządzeniach i instrumentach radiowych.

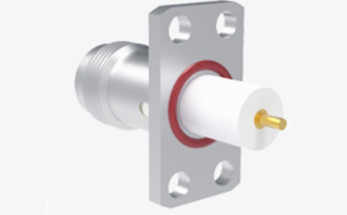

Złącze koaksjalne RF z mikroflasą z płaszczyzną czterodrugową 0

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50 ohm
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	500 VRMS (maksymalny poziom wody)
Włókna elektryczne Wzór napięcia	1500 VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 5000 MOhm
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 2,0 mOhm
	Przewodnik centralny	≤ 0,5 mOhm
VSMR	≤ 1.3

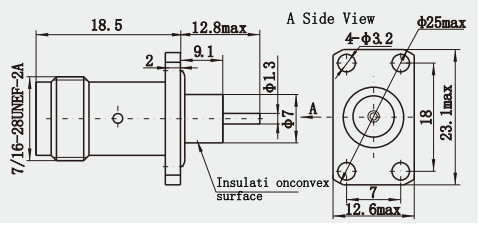

Rysunek produktu

Złącze koaksjalne RF z mikroflasą z płaszczyzną czterodrugową 1

Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna / wtyczka	Z miedzi	Złote
	Kobieta/złota	Brąz Sn-P	Złote
Kontakt o odporności	Brąz beryliowy		Pozostałe
Skórka / obudowa	mosiądz, stal nierdzewna		Pozostałe
Izolatory	PTFE
Pierścień uszczelniający	Kauczuk silikonowy
Trwałość	500 cykli

Zgodność z RoHS	- Tak, proszę.
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	0.6N max.
Siła rozłączająca	0.6 N max

Specyfikacja środowiskowa:

Temperatura pracy	-45 do +85 stopni C
Ocena IP (wspólna)	IP67

Charakterystyka:
1. Dobre działanie w zakresie wysokiej częstotliwości: może działać w zakresie częstotliwości wyższej, aby spełnić wymagania nowoczesnej technologii łączności w zakresie szybkiej transmisji danych,a jego zakres częstotliwości roboczej obejmuje zazwyczaj zakres od kilku GHz do kilkudziesięciu GHz, który nadaje się do transmisji sygnałów o wysokiej częstotliwości, takich jak mikrofalówki i fale milimetrowe.
2Niska utrata: utrata przewodnika i utrata dielektryczna linii mikroburstwowej są stosunkowo niskie, co powoduje małą utratę energii sygnału w procesie transmisji,zapewnia jakość sygnału i efektywność transmisji, a także poprawia ogólną wydajność systemu.

Zastosowanie:
1. Połączenie sprzętu eksperymentalnego: w laboratoriach instytucji badawczych i uniwersytetów wykorzystywane są łączniki TNC do łączenia różnych urządzeń eksperymentalnych,analizatory widma, analizatory sieci, generatory sygnałów itp., aby wspierać transmisję i pomiar sygnałów wysokiej częstotliwości i zaspokajać potrzeby badaczy w zakresie prowadzenia różnorodnych badań eksperymentalnych.
2. Połączenie sprzętu nauczania: W nauczaniu informacji elektronicznej i innych związanych z tym kierunków łączniki TNC mogą być używane do podłączenia sprzętu doświadczalnego do nauczania,Takie jak komunikacja w ramach eksperymentu z pudełkiem, elektroniczne obwody eksperymentalne itp., aby pomóc uczniom lepiej zrozumieć i opanować powiązane wiedzę i umiejętności.

UWAGA:
Posiadamy ponad 10 000 rodzajów produktów łączących łączników (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP itp.), Jeśli nie znajdziesz używanego łącznika,Proszę o kontakt z danymi..
