TNC Kobieta 4-dziurkowa brzytwa z długim złączem mikrofalowym

Duży Obraz : TNC Kobieta 4-dziurkowa brzytwa z długim złączem mikrofalowym Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-KFD22

Zapłata:

Minimalne zamówienie:	100
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Trwałość:	500 cykli
Materiał kontaktowy:	Mosiądz, BeCu	Materiał:	Bas
Norma projektowa:	IEC 60169-17	Rodzaj:	proste
Podkreślić:	TNC Female RF Connector , Długie łączniki mikrofalowe , 4 otwory z podłączeniem RF

TNC Kobieta 4-dziurkowa brzytwa z długim złączem mikrofalowym

Produkty z serii TNC to wariacja nawigacyjna z łącznikiem BNC, zaprojektowana z nitkami śrubowymi do bezpiecznego sparowania.urządzenia wodoodporne mają stałą impedancję 50 ohm i działają w zakresie częstotliwości DC-11 GHzIstnieją dwa główne typy złączy TNC: standardowe i odwrotne biegunowe.te niedrogie złącza są idealne do różnych zastosowań komercyjnychChociaż ich wydajność może nie być równa wydajności produktów przemysłowych lub wysokiej wydajności, są one szeroko stosowane do połączeń antenowych i mają liczne zastosowania w dziedzinie elektroniki lotniczej, łączności,i ogólne rynki przemysłowe.

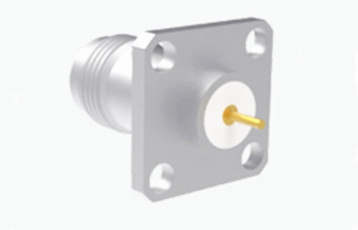

TNC Kobieta 4-dziurkowa brzytwa z długim złączem mikrofalowym 0

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

Specyfikacja środowiskowa:

Temperatura pracy	-30 do +70°C
Ocena IP (wspólna)	IP64

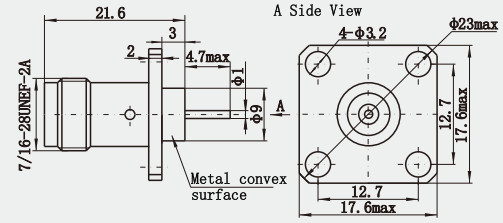

Szczegółowy rysunek
TNC Kobieta 4-dziurkowa brzytwa z długim złączem mikrofalowym 1

Charakterystyka:
1. miniaturyzacja i lekka waga: łączniki Microstrip TNC są zazwyczaj kompaktowe w konstrukcji, małe i lekkie,który umożliwia łatwe stosowanie w sprzęcie lub obwodzie o ograniczonej przestrzeni, takich jak nowoczesne urządzenia komunikacyjne, sprzęt elektroniczny w dziedzinie lotnictwa kosmicznego itp.
Wielowarstwowa struktura: zazwyczaj składa się z wielu warstw materiałów, w tym warstwy przewodzącej, warstwy dielektrycznej i warstwy izolacyjnej.warstwa dielektryczna odgrywa rolę wsparcia i izolacji, a warstwa izolacyjna chroni strukturę wewnętrzną i zapobiega wyciekowi sygnału.
2. Złoty podłącze palca: Niektóre podłączacze TNC z mikropłytkami używają złotych podłączy palca, które mają dobrą wydajność elektryczną i stabilność mechaniczną, zapewniają niezawodną transmisję sygnału,i ułatwia połączenie z innymi mikroobwodami lub komponentami.

Zastosowanie:
1.System lotniczy: w systemie lotniczym samolotu łącznik TNC może być używany do podłączenia systemu sterowania lotem, systemu nawigacji, systemu komunikacji i innych kluczowych urządzeń,w celu zapewnienia, że samolot w procesie przekazywania danych lotu i komunikacji między różnymi systemami jest normalny;, aby zapewnić bezpieczeństwo lotu.
2Zakres zastosowań: szeroko stosowany w sprzęcie radiowym i instrumentach do łączenia kabli koaksjalnych RF, szczególnie odpowiedni dla urządzeń komunikacji komórkowej w warunkach drgań,takie jak połączenie anteny stacji bazowej komórki, sprzęt komunikacji bezprzewodowej, połączenie wewnętrzne.
UWAGA:
Mamy ponad 10 tysięcy rodzajów złącza TNC, jeśli złącza, których używasz, nie można znaleźć, prosimy o kontakt z danymi.
