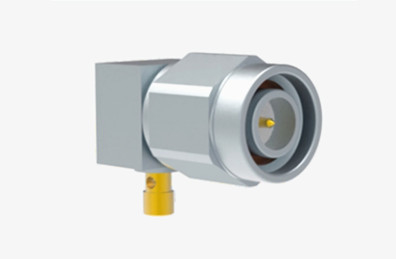

TNC Mężczyzna RF łącznik koaksjalny pod prawym kątem do kabla RG316

Duży Obraz : TNC Mężczyzna RF łącznik koaksjalny pod prawym kątem do kabla RG316 Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-JW3

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	100 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze radiowe TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Norma projektowa:	IEC 60169-17
Materiał kontaktowy:	Mosiądz, BeCu	Trwałość:	500 cykli
Rodzaj:	Ra	Zastosowanie:	RF
Płeć:	Mężczyzna
Podkreślić:	TNC Mężczyzna RF koaksjalny złącze , Złącze RF koaksjalne pod kątem prostym , Połączenie koaksjalne RF kablowe RG316

TNC Mężczyzna RF łącznik koaksjalny pod prawym kątem do kabla RG316

Seria TNC jest adaptacją z przędzeniami złącza BNC, wyróżniającą się mechanizmem sprzężenia z przędzeniami i kompaktową, z przędzeniami, wodoodporną konstrukcją.Utrzymuje stałą impedancję 50 ohm w szerokim spektrum częstotliwości od DC do 11 GHzTa seria oferuje dwa warianty: standardową i odwrotną biegunowość, spełniając różnorodne potrzeby połączeń.połączenia te mogą nie osiągać poziomu wydajności alternatywnych elementów klasy przemysłowejZ silną obecnością w łączności antenowej, konektory TNC odgrywają kluczową rolę w systemach lotniczych, obrony, komunikacji,i szerszych sektorów przemysłowychPonadto odwrotna biegunowość i warianty 75 ohm rozszerzają swoje zastosowanie w różnych branżach.

TNC Mężczyzna RF łącznik koaksjalny pod prawym kątem do kabla RG316 0

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

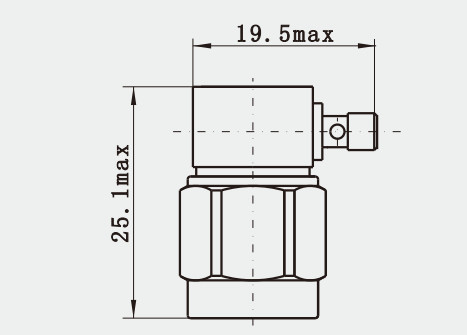

Szczegółowy rysunekTNC Mężczyzna RF łącznik koaksjalny pod prawym kątem do kabla RG316 :
Jednostka: ((mm)

Charakterystyka:
1Stabilne połączenie nawiasowe: połączenie nawiasowe jest silniejsze i bardziej niezawodne niż połączenie typu snap,który zapewnia stabilne połączenie w środowisku o wysokich wibracjach i nie jest łatwy do przypadkowego odłączenia.
2. Konstrukcja przeciwluzowania: zębkowy złącze ma funkcję samoblokowania, która skutecznie zapobiega rozluzowaniu się złącza i poprawia niezawodność połączenia,odpowiedni do zastosowań wymagających częstego wtykania i odtykania

Zastosowanie:
Antenna pomiarowa nawigacji satelitarnej: złącze RF w antenie pomiarowej nawigacji satelitarnej jest głównie złączem TNC,który może wykonywać dokładne pomiary i pozycjonowanie na poziomie centymetrowym w złożonym środowisku zewnętrznymPrzykładowo, łącznik TNC łączy antenę pomiarową nawigacji satelitarnej i sprzęt zewnętrzny, przesyła sygnał bezprzewodowy i dostarcza zasilanie w scenach mapowania geodezyjnego, badań oceanicznych,Badanie kanałów, badania bagrowania, monitorowanie sejsmiczne, monitorowanie deformacji mostów, monitorowanie osunięć ziemi, automatyczne działanie molo itp.

UWAGA:
Mamy ponad 10 000 rodzajówłącznik TNC, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
