TNC Mężczyzna łącznik koaksjalny RF ze stali nierdzewnej do kabla LMR-400/FS6057 ((S)

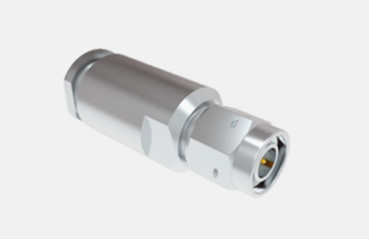

Duży Obraz : TNC Mężczyzna łącznik koaksjalny RF ze stali nierdzewnej do kabla LMR-400/FS6057 ((S) Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-J400CG-1

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	100 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze TNC	Włócznienie:	Pozłacane/niklowane
Impedancja:	50Ω	świadectwo:	ISO-9001-2015
Trwałość:	500 cykli	Materiał kontaktowy:	Mosiądz, BeCu
Zastosowanie:	Kuchenka mikrofalowa
Podkreślić:	TNC Mężczyzna RF koaksjalny złącze , FS6057 ((S) SS RF łącznik koaksjalny , LMR-400 RF Coaxial Connector

TNC Mężczyzna łącznik koaksjalny RF ze stali nierdzewnej do kabla LMR-400/FS6057 ((S)

Seria TNC jest wariantem nawigacyjnym zestawu BNC, a jego odpowiedniki TNC RF wyróżniają się połączeniem śruby nawigacyjnej.utrzymywanie stałej impedancji 50 Ohm w szerokim spektrum częstotliwości od DC do 11 GHzDostępne w konfiguracjach standardowych i odwrotnych biegunowości, są one zazwyczaj wytwarzane z wykorzystaniem komponentów odlewanych i formowanych, oferując przystępne cenowo rozwiązanie.Chociaż ich wydajność może nie równać się wydajnościom produktów przemysłowych klasy premium,, złącza TNC doskonale nadają się do szerokiego zakresu zastosowań handlowych, zwłaszcza w połączeniach antenowych w zakresie elektroniki lotniczej, łączności i ogólnych rynków przemysłowych.Wersje z odwrotną biegunowością i 75 Ohm są również dostępne w celu zaspokojenia szczególnych potrzeb.

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3

Mecha.Specyfikacja

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

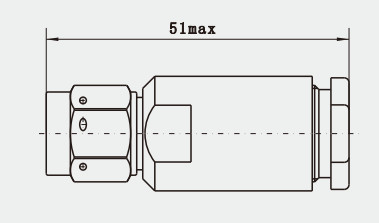

Szczegółowy rysunek

TNC Mężczyzna łącznik koaksjalny RF ze stali nierdzewnej do kabla LMR-400/FS6057 ((S) 0

Charakterystyka:
1.Stabilne połączenie nawinięte: połączenie nawinięte jest silniejsze i bardziej niezawodne niż połączenie typu snap,który zapewnia stabilne połączenie w środowisku o wysokich wibracjach i nie jest łatwy do przypadkowego odłączenia.
2Szeroki wachlarz typów: prosty, 90 stopni prostokątny, przegrodę, panel 4-dziurkowy lub rodzaje wolnego montażu można wybrać zgodnie z różnymi scenariuszami zastosowań i ograniczeniami przestrzennymi.
Zastosowanie:
1Automatyka przemysłowa: w systemach automatyki przemysłowej łączniki TNC mogą być używane do łączenia czujników,sterowniki i siłowniki do realizowania bezprzewodowej transmisji danych oraz poprawy wydajności produkcji przemysłowej i automatyzacji.
2W dziedzinie badań naukowych i edukacji: W badaniach naukowych i eksperymentach edukacyjnych,Złącza TNC są często używane do łączenia różnego sprzętu eksperymentalnego i sprzętu nauczania w celu wspierania transmisji sygnałów wysokiej częstotliwości, aby zaspokoić potrzeby badaczy i studentów w zakresie prowadzenia eksperymentów i badań.
