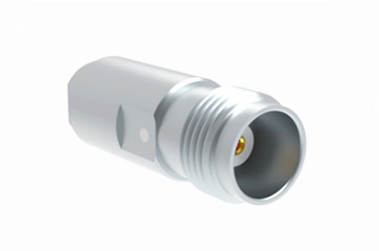

TNC Female Nickel Plated Surface RF Coaxial Connector dla kabli MF147A/MF147B

Duży Obraz : TNC Female Nickel Plated Surface RF Coaxial Connector dla kabli MF147A/MF147B Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-K416

Zapłata:

Minimalne zamówienie:	100
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze TNC	Włócznienie:	Niklowane
Impedancja:	50Ω	Trwałość:	500 cykli
Materiał kontaktowy:	Mosiądz, BeCu	Materiał:	Bas
Norma projektowa:	IEC 60169-17	Rodzaj:	proste
Podkreślić:	Złącze koncentryczne RF żeńskie TNC , MF147B łącznik koaksjalny RF , Połączenie koaksyjne RF powierzchniowe pokryte niklem

TNC Female Nickel Plated Surface RF Coaxial Connector dla kabli MF147A/MF147B

Produkty z serii TNC to wariant nawigacyjny złącza BNC, charakteryzujący się mechanizmem łączenia śruby z nawigacją.i urządzeń wodoodpornych, które utrzymują stałą impedancję 50 ohm, działające w zakresie częstotliwości DC do 11 GHz. Istnieją dwa warianty złączy TNC: standardowa i odwrotna biegunowość.Te ekonomiczne złącza zazwyczaj zawierają odlewane i formowane elementyChociaż ich wydajność może nie odpowiadać wydajności produktów przemysłowych lub o wysokiej wydajności, są one odpowiednie do szerokiego zakresu zastosowań komercyjnych.Konektory TNC są szeroko stosowane w połączeniach antenowych i mają różnorodne zastosowania w avioniki, komunikacji i ogólnych sektorów przemysłowych.

TNC Female Nickel Plated Surface RF Coaxial Connector dla kabli MF147A/MF147B 0

Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	Prąd stały ~4 GHz
Napęd nominalny	2500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	750VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 2000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 6mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

Specyfikacja środowiskowa:

Temperatura pracy	-30 do +70°C
Ocena IP (wspólna)	IP64

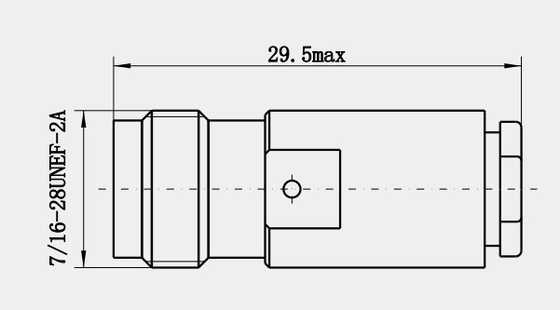

Szczegółowy rysunek
TNC Female Nickel Plated Surface RF Coaxial Connector dla kabli MF147A/MF147B 1
Charakterystyka:

1Niska strata wstawiania: wprowadza bardzo małe osłabienie sygnału podczas przechodzenia sygnału, a zazwyczaj w zastosowaniach o wysokiej częstotliwości utrata wstawiania jest niska,z minimalnym wpływem na dokładność i precyzję transmisji sygnału.
2Wysoka strata zwrotu: przy wysokiej stratze zwrotu (strata odbicia) może skutecznie zapobiegać odbiciu sygnału, zmniejszać zakłócenia sygnału i zniekształcenia,i zapewnić stabilność i spójność transmisji sygnału.
3Dobry dopasowanie impedancji: Wspólna impedancja wynosi 50Ω, która jest kompatybilna z większością systemów RF i zapewnia spójność transmisji sygnału.

Zastosowanie:
1. Bezprzewodowa stacja bazowa: wykorzystywana do łączenia urządzeń stacji bazowej i anteny w celu zapewnienia efektywnej transmisji sygnałów bezprzewodowych.Złącze TNC może zagwarantować stabilność połączenia kablu koaksjalnego RF między sprzętem stacji bazowej a anteną, dzięki czemu sygnały bezprzewodowe mogą być przesyłane i odbierane precyzyjnie i szybko.

2Sprzęt sieciowy: połączenie obejmujące część komunikacji bezprzewodowej w sprzęcie sieciowym, takim jak routery i przełączniki, może wykorzystywać łączniki TNC do realizacji transmisji i wymiany danych.

UWAGA:
Mamy ponad 10 tysięcy rodzajów złącza TNC, jeśli złącza, których używasz, nie można znaleźć, prosimy o kontakt z danymi.
