Wysokiej wytrzymałości TNC Kobieta Przebiór RF Koaksjalny łącznik do kabli CXN3506 / MF108A Impedans 50Ω

Duży Obraz : Wysokiej wytrzymałości TNC Kobieta Przebiór RF Koaksjalny łącznik do kabli CXN3506 / MF108A Impedans 50Ω Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	TNC-KY506

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	100 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Włócznienie:	Niklowane	Impedancja:	50Ω
Materiał kontaktowy:	Mosiądz, BeCu	Trwałość:	500 cykli
Zakres częstotliwości:	Prąd stały ~ 11 GHz	Napęd nominalny:	500VRMS*
Średnie ciśnienie:	1500VRMS*	Rezystancja izolacji:	≥5000MΩ
Podkreślić:	Wysokiej wytrzymałości łącznik koaksjalny RF , CXN3506 łącz koaksjalny RF , 50Ω łącznik koaksjalny RF

TNC Female Bulkhead RF Coaxial Connector dla kabla CXN3506/MF108A

Produkty z serii TNC to wariacja nawigacyjna z łącznikiem BNC, zaprojektowana z nitkami śrubowymi do bezpiecznego łączenia.urządzenia wodoodporne o stałej impedancji 50 ohmIstnieją dwa rodzaje łączników TNC: standardowy i odwrotny biegun.

Te ekonomiczne złącza zazwyczaj wykorzystują odlewane i formowane elementy.są idealne do różnych zastosowań komercyjnych. Konektory TNC są szeroko stosowane w połączeniach antenowych i mają liczne zastosowania w avioniki, obronności, komunikacji i ogólnym rynku przemysłowym.Dostępne są również łączniki TNC o odwrotnej biegunowości i 75-ohm.

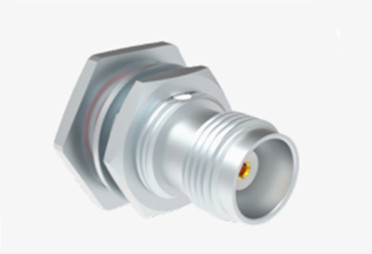

Wysokiej wytrzymałości TNC Kobieta Przebiór RF Koaksjalny łącznik do kabli CXN3506 / MF108A Impedans 50Ω 0

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz
Napęd nominalny	500VRMS (maksymalny poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS (maksymalny poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność kontaktowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 2,0 mΩ
VSMR	≤ 1.3

Specyfikacja mechaniczna

Standardy projektowania	IEC 60169-17
Zgodność z RoHS	- Tak, proszę.
Zakończenie kontaktu z centrum	Kręć
Zakończenie kontaktu zewnętrznego	Kręć
Cykl rozmnażania	500Cykli
Utrzymanie kontaktów	10N min
Utrzymanie kable	100N min
Siła łączenia	13.6N max.
Siła rozłączająca	13.6N max.

Charakterystyka:

1. Niezawodne połączenie nićowe: połączenie nićowe jest mocniejsze niż połączenie typu snap, które może zapewnić stabilne połączenie w środowisku o wysokiej wibracji,i zazwyczaj ma funkcję samoblokowania, co skutecznie zapobiega rozluźnianiu się złącza.
2. Silne działanie przeciw rozluźnianiu: złącze nawinięte ma funkcję samozablokowania, która może skutecznie poprawić niezawodność połączenia,unikanie wpływu transmisji sygnału spowodowanego luźnieniem.
3Dobry charakter wodoodporności: element łącznika przyjmuje uszczelnioną strukturę, która ma dobre charakterystyki wodoodporności i nadaje się do użytku w środowisku zewnętrznym lub wilgotnym.

Zastosowanie:

1Budowa stacji bazowych bezprzewodowych: W sieciach łączności bezprzewodowej, takich jak 2G, 3G, 4G, 5G, budowa i utrzymanie stacji bazowych,Podłączacze kablowe TNC są używane do łączenia urządzeń stacji bazowej i anten między kablem częstotliwości radiowej, w celu zapewnienia stabilnej transmisji sygnałów w celu zapewnienia jakości komunikacji.
2System łączności satelitarnej: w stacji naziemnej satelitarnej, łącznik kablowy TNC jest używany do łączenia sprzętu łączności satelitarnej i zasilacza anteny,w celu realizacji transmisji i odbioru sygnałów satelitarnych, a także zapewnić płynność połączenia satelitarnego.
Przemysł radiowy i telewizyjny

3Produkcja i transmisja programów: W studiach stacji radiowych i telewizyjnych, ciężarówek OB i innych miejscach, łączniki kablowe TNC są używane do podłączenia kamer wideo,Mikrofony i inne urządzenia do nagrywania dźwięku i wideo oraz urządzenia do postprodukcji, a także produkcja sygnałów programowych przez kabel do nadajnika lub systemu nadawania, aby zapewnić wysoką jakość sygnałów programowych przesyłanych.

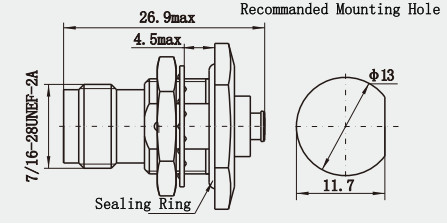

Szczegółowy rysunek:

Jednostka: ((mm)

Wysokiej wytrzymałości TNC Kobieta Przebiór RF Koaksjalny łącznik do kabli CXN3506 / MF108A Impedans 50Ω 1

UWAGA:
Mamy ponad 10 000 rodzajówłącznik TNC, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
