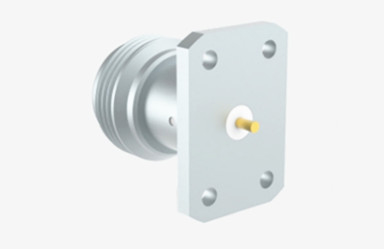

Wysokiej częstotliwości N Kobieta 4-dziurkowa Flanka Mikrostrip RF Koaksjalny złącze
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF typu N | Włócznienie: | Pozłacane/niklowane |
|---|---|---|---|
| Impedancja: | 50Ω | Płeć: | Kobieta |
| Model: | N-KFD468 | Zakres częstotliwości: | Prąd stały ~ 11 GHz |
| Podkreślić: | Wysokofrekwencyjny łącznik koaksjalny RF,N Kobieta łącznik koaksjalny RF,Mikrostryp RF Koaksjalny złącze |
||
Wysokiej częstotliwości N Kobieta 4-dziurkowa Flanka Mikrostrip RF Koaksjalny złącze
Złącza typu N należą do złączy koaksjalnych z nawiniętym sprzęganiem, które posiadają doskonałą odporność na wibracje i właściwości elektryczne.Ich typowy zakres częstotliwości może sięgać nawet 11 GHzSą odpowiednie do różnych rodzajów kabli radiowych i są szeroko stosowane w takich dziedzinach jak lotnictwo, lotnictwo, radar, mikrofalówki i komunikacja cyfrowa,oraz urządzenia do badania i pomiaru.
Ponadto jesteśmy w stanie dostosować różnego rodzaju łączniki typu N i adaptery, aby spełnić specyficzne wymagania klientów.Wyroby z tworzyw sztucznych, możemy zapewnić rozwiązania dostosowane do Państwa potrzeb.
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~11GHz ((Max.18GHz) | |
| Napęd nominalny | 1000VRMS* ((Max.Poziom morza) | |
| Włókna elektryczne Wzór napięcia | 1500VRMS* ((Max.Poziom morza) | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤ 0,5 mΩ |
| Przewodnik centralny | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Blas,
Pozostałe |
| Kobieta | Fosfor brązowy,
Pozostałe |
|
| Odporny kontakt | Fosfor Brąz | Pozostałe |
| Skórka / obudowa | Płytki miedziane Stal nierdzewna |
Pozostałe |
| Klempy kablowe | Z miedzi | Pozostałe |
| Izolacja | PTFE | |
| Gasketa | Kauczuk silikonowy | |
| Trwałość | 500 cykli | |

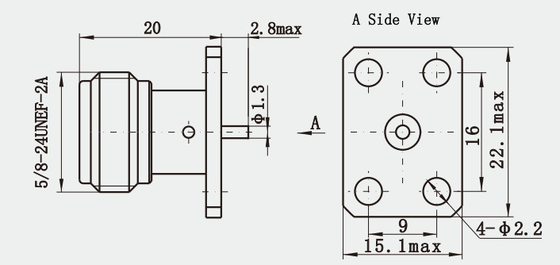

Szczegółowy rysunek
Katalog produktów:
| Adapter RF |
| Zestawy kabli RF |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Przewodnik fal do adaptera koaksjalnego |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Złącze RF MCX/MMCX |
| Połączenie TNC RF |
| Złącze RF typu N |
| BNC RF ConnectorPołączniki fal milimetrowych ((2.4mm, 2.92mm) |
Charakterystyka:
1. Połączenie: połączenie na nici, zamykanie obracające się, zdolne do utrzymania stabilnego połączenia w warunkach drgań lub wstrząsów, łatwe i szybkie podłączenie i demontaż.
2Niska strata: przyjmując wysokiej jakości materiały i precyzyjny proces produkcyjny, strata transmisji sygnału jest niezwykle niska, co pomaga poprawić wydajność i jakość transmisji sygnału.
3Wysoka osłona: obudowa jest zazwyczaj wykonana z metalu o dobrej odporności elektromagnetycznej,które mogą skutecznie zapobiegać wpływowi zewnętrznych zakłóceń elektromagnetycznych na transmisję sygnału.
Zastosowanie:
1. Stacja bazowa komunikacji bezprzewodowej: w stacji bazowej komunikacji komórkowej jest używana do łączenia transmisji sygnału RF między nadajnikiem, odbiornikiem,Antenny i inne urządzenia zapewniające stabilną transmisję i odbiór sygnałów, jego wysoki zakres częstotliwości i niskie straty mogą spełniać wymagania stacji bazowej w zakresie jakości sygnału i wydajności transmisji.
2System komunikacji mikrofalowej: Na przykład w systemie komunikacji mikrofalowej, takim jak stacja przekaźnikowa mikrofalowa i stacja naziemna komunikacji satelitarnej,Złącze typu N może być używane do podłączenia różnych urządzeń mikrofalowych, w tym mikserów, przekształcacz w górę, przekształcacz w dół, wzmacniacz mocy itp., w celu realizacji transmisji i przetwarzania sygnałów mikrofalowych oraz zapewnienia niezawodności i stabilności łącza komunikacyjnego.
Opakowanie i dostawa:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówTyp N Złącze, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
