N Kobieta ze stali nierdzewnej z 4-odrukową flansą RF z łącznikiem koaksjalnym do komunikacji

Duży Obraz : N Kobieta ze stali nierdzewnej z 4-odrukową flansą RF z łącznikiem koaksjalnym do komunikacji Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-KFD289G

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Pozłacane/niklowane
Impedancja:	50Ω	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-KFD289G	Płeć:	Kobieta
Podkreślić:	4-dziurkowy koaksjalny złącze RF , N łącznik koaksjalny RF ze stali nierdzewnej , Połączenie RF koaksjalne

N Kobieta ze stali nierdzewnej z 4-odrukową flansą RF z łącznikiem koaksjalnym do komunikacji

Złącza typu N to zwinięte złącza koksyjne znane ze swoich doskonałych właściwości antywibracyjnych i wydajności elektrycznych, z typowym zakresem częstotliwości do 11 GHz.Nasze złącza typu N są zaprojektowane do efektywnej pracy do 18 GHz.Połączacze te są uniwersalne i kompatybilne z różnymi rodzajami kabli RF, dzięki czemu są szeroko stosowane w przemyśle, takim jak lotnictwo, lotnictwo kosmiczne, systemy radarowe, komunikacja mikrofalowa,łączność cyfrowaOferujemy możliwości dostosowania różnych typów złączy i adapterów typu N, aby spełnić specyficzne wymagania klientów.

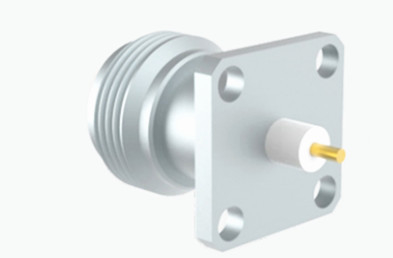

N Kobieta ze stali nierdzewnej z 4-odrukową flansą RF z łącznikiem koaksjalnym do komunikacji 0

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Blas, Pozostałe
	Kobieta	Fosfor brązowy, Pozostałe
Odporny kontakt	Fosfor Brąz	Pozostałe
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Pozostałe
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

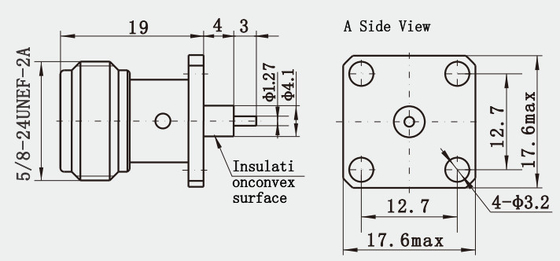

Szczegółowy rysunek

N Kobieta ze stali nierdzewnej z 4-odrukową flansą RF z łącznikiem koaksjalnym do komunikacji 1

Charakterystyka:

1Podstawowa struktura: Podstawowa struktura złącza typu N składa się z trzech części: wewnętrznego przewodnika, średniego i zewnętrznego przewodnika, a także zawiera części strukturalne, uszczelki itp.
2Konstrukcja kształtu: kształt złącza typu N jest podzielony na typ prostokąta lub kąta prostokąta oraz typ flanszy 4-odciętych, typ wcisku, typ rozkładu, typ panelu 2-odciętego, typ panelu 4-odciętego lub typ bez obciążenia.
Wskaźniki wydajności

3Impedancja charakterystyczna: Impedancja charakterystyczna złączy typu N wynosi zazwyczaj 50 ohm, co jest standardową impedancją szeroko stosowaną w dziedzinie łączności komórkowej, danych bezprzewodowych,system wywołania, itp.

Zastosowanie:

1Stacja bazowa łączności komórkowej: ze względu na jej wysoką niezawodność i doskonałą wydajność intermodulacji,Złącze typu N jest powszechnie stosowane w stacjach bazowych łączności komórkowej w celu zapewnienia stabilnej transmisji sygnału.

2Sprzęt łączności bezprzewodowej: W sprzęcie łączności bezprzewodowej wysoka przepustowość i dobra wydajność RF złączy typu N czynią je idealnym wyborem.

3. nadawanie i odbiór telewizji: złącza N nadają się do systemów nadawania i odbioru telewizji i mogą zapewnić stabilne połączenie sygnału.
