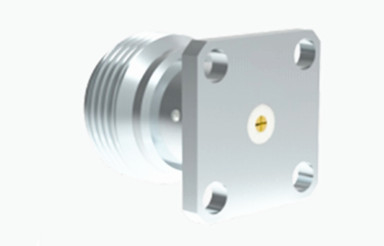

N Kobieta łącznik koaksjalny RF z mikropaską dopasowaną pinφ 0.45

Duży Obraz : N Kobieta łącznik koaksjalny RF z mikropaską dopasowaną pinφ 0.45 Najlepsza cena

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	ELT (Elite)
Orzecznictwo:	ISO-9001-2015
Numer modelu:	N-KFD55

Zapłata:

Minimalne zamówienie:	100 sztuk
Cena:	negotiable
Szczegóły pakowania:	Standardowy karton eksportowy
Czas dostawy:	W ciągu 5-7 dni roboczych (dla zapasów)
Zasady płatności:	T/T, L/C, Western Union
Możliwość Supply:	1 000 000 sztuk miesięcznie

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Złącze koncentryczne RF typu N	Włócznienie:	Niklowane
VSWR:	≤1,3	Zakres częstotliwości:	Prąd stały ~ 11 GHz
Model:	N-KFD55	Impedancja:	50Ω
Podkreślić:	N Kobieta łącznik koaksjalny RF , φ0

N Kobieta łącznik koaksjalny RF z mikro-strykiem dopasowanym pinφ0.45

Złącza z serii N są zaprojektowane i wytwarzane zgodnie z normą MIL-C-39012, zawierają połączenia z nitkami i wykorzystują powietrze jako dielektryk.Zapewniają wyjątkową wydajność elektryczną do 11 GHz.Nasze precyzyjne złącza mogą obsługiwać częstotliwości do 18 GHz i są dostosowalne do różnych kabli radiowych.wysoka niezawodność, i szerokiej przepustowości, dzięki czemu są szeroko stosowane w takich gałęziach przemysłu jak lotnictwo, lotnictwo kosmiczne, radar, komunikacja mikrofalowa, cyfrowa telekomunikacja i pomiary mikrofalowe.łącznik typu N jest powszechnie stosowany jako łącznik interfejsu testowego, szeroko stosowane w wielu instrumentach badawczych.

Specyfikacja

Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.

Charakterystyka elektryczna
Impedancja	50Ω
Zakres częstotliwości	DC~11GHz ((Max.18GHz)
Napęd nominalny	1000VRMS* ((Max.Poziom morza)
Włókna elektryczne Wzór napięcia	1500VRMS* ((Max.Poziom morza)
Odporność na izolację	≥ 5000MΩ
Odporność środkowa	Przewodnik zewnętrzny	≤ 0,5 mΩ
	Przewodnik centralny	≤ 1,5 mΩ
VSWR	≤ 1.3
Materiał i właściwości mechaniczne
Centralny konduktor	Mężczyzna	Pozostałe, z miedzi
	Kobieta	Fosfor Brąz, pozłacany
Odporny kontakt	Fosfor Brąz	Pozostałe, z wyłączeniem:
Skórka / obudowa	Płytki miedziane Stal nierdzewna	Złote pasywacja
Klempy kablowe	Z miedzi	Pozostałe
Izolacja	PTFE
Gasketa	Kauczuk silikonowy
Trwałość	500 cykli

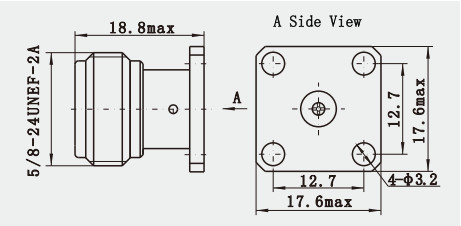

Szczegółowy rysunek

N Kobieta łącznik koaksjalny RF z mikropaską dopasowaną pinφ 0.45 0

N Kobieta łącznik koaksjalny RF z mikropaską dopasowaną pinφ 0.45 1

Cechy

1Niska strata: przy użyciu wysokiej jakości materiałów i precyzyjnych procesów produkcyjnych złącza typu N wytwarzają bardzo niską stratę w procesie transmisji sygnału,który pomaga poprawić wydajność i jakość transmisji sygnału.

2. Duża trwałość: po specjalnej obróbce i testowaniu złącza typu N są w stanie pracować stabilnie w trudnych warunkach środowiskowych (takich jak wysoka temperatura, niska temperatura, wilgotność itp.).) i mają długą żywotność.

3. Dobra kompatybilność: złącza N są kompatybilne z wieloma rodzajami kabli, w tym kablami półstrawnymi i elastycznymi itp., co sprawia, że są one bardziej stosowane w praktycznych zastosowaniach.

Wnioski

1Urządzenia medyczne: łączniki typu N są również stosowane w dziedzinie urządzeń medycznych w celu zapewnienia niezawodnych połączeń do transmisji sygnałów RF w sprzęcie medycznym.Wymaga to łączników o wysokim stopniu precyzji i niezawodności, aby zapewnić prawidłowe działanie sprzętu medycznego.

2W przemyśle lotniczym łączniki N mają również szeroki zakres zastosowań.łączniki o wysokiej niezawodności zapewniające stabilną pracę urządzeń w ekstremalnych warunkach.
