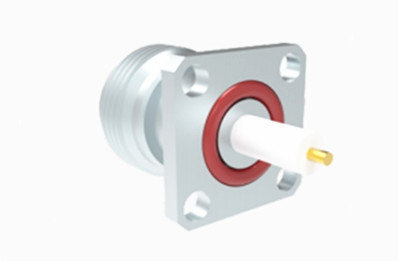

Rodzaj N Kobieta 4-dziurkowa płaszcza Mikro-strip RF koaksjalny złącza z trwałym silikonowym gumowym uszczelnieniem
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF typu N | Włócznienie: | Pozłacane/niklowane |
|---|---|---|---|
| Impedancja: | 50Ω | Zakres częstotliwości: | Prąd stały ~ 11 GHz |
| Płeć: | Kobieta | Uszczelka: | Silikonowa guma |
| Trwałość: | 500 cykli | Budowa ciała: | proste |
| Podkreślić: | 4-dziurkowy koaksjalny złącze RF,Mikro-strip RF koaksjalny złącze |
||
Rodzaj N Kobieta 4-dziurkowy koaksjalny złącze mikrofonowe
Złącza typu N to złącza koaksialne, które wykorzystują mechanizm sprzężenia nawiasowego, oferujący doskonałą odporność na drgania i doskonałą wydajność elektryczną.Zazwyczaj działają w zakresie częstotliwości 11 GHz, ale mogą obsługiwać częstotliwości do 18 GHzPołączacze te są uniwersalne i kompatybilne z różnymi rodzajami kabli RF, dzięki czemu są szeroko stosowane w przemyśle, takim jak lotnictwo, lotnictwo kosmiczne, systemy radarowe, komunikacja mikrofalowa,łączność cyfrowa, oraz sprzęt do badań i pomiarów.
Zapewniamy możliwości dostosowania różnych złączy typu N i adapterów, aby spełnić specyficzne wymagania klienta.konfiguracje mocowania bramki lub przegrody, możemy dostosować nasze produkty do Państwa potrzeb.
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~11GHz ((Max.18GHz) | |
| Napęd nominalny | 1000VRMS* ((Max.Poziom morza) | |
| Włókna elektryczne Wzór napięcia | 1500VRMS* ((Max.Poziom morza) | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤ 0,5 mΩ |
| Przewodnik centralny | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |

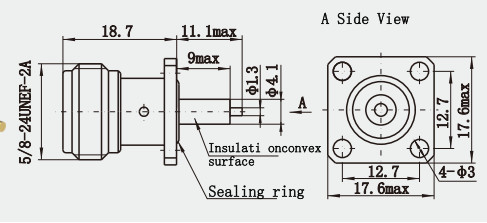

Szczegółowy rysunek
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Pozostałe, z miedzi |
| Kobieta | Fosfor Brąz, pozłacany | |
| Odporny kontakt | Fosfor Brąz | Pozostałe, z wyłączeniem: |
| Skórka / obudowa | Płytki miedziane Stal nierdzewna | Złote pasywacja |
| Klempy kablowe | Z miedzi | Pozostałe |
| Izolacja | PTFE | |
| Gasketa | Kauczuk silikonowy | |
| Trwałość | 500 cykli | |
Charakterystyka:
1. Niezawodna konstrukcja: złącza typu N mają wytrzymałą konstrukcję konstrukcyjną i nadają się do trudnych warunków pracy lub obszarów badawczych, które wymagają wielokrotnego podłączania i odłączania.
2Połączenie na nić: złącza typu N są na nić, aby zapewnić szybkie i niezawodne połączenie poprzez blokowanie rotacyjne.Ta konstrukcja pozwala złącza utrzymać stabilne połączenie nawet w warunkach drgań lub wstrząsów.
3Dobry osłon: powłoka złącza typu N jest zazwyczaj wykonana z metalu,który posiada dobrą odporność elektromagnetyczną i może skutecznie zapobiegać wpływowi zewnętrznych zakłóceń elektromagnetycznych na transmisję sygnału.
Zastosowanie:
1. Sprzęt komunikacyjny: złącza typu N są szeroko stosowane w sprzęcie komunikacyjnym bezprzewodowym, takim jak stacje bazowe i systemy antenowe.szeroki zakres częstotliwości pracy i niskie straty, złącza typu N są w stanie zaspokoić zapotrzebowanie na wysokiej wydajności złącza RF w tych urządzeniach.
2. Elektronika samochodowa: w elektronikach samochodowych łączniki N odgrywają również ważną rolę.Może dostarczać niezawodne rozwiązania połączeń w celu zapewnienia stabilnej i niezawodnej transmisji sygnału między elektronicznymi urządzeniami samochodowymi.
Katalog produktów:
| Adapter RF |
| Zestawy kabli RF |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącze RF MCX/MMCX |
| Przewodnik fal do adaptera koaksjalnego |
| Połączenie TNC RF |
| Połączenie SMP/SSMP RF |
| Złącze RF SMA/SSMA |
| Złącza obrotowe mikrofalowe |
| Złącze RF typu N |
| Połączenie BNC RF |
Opakowanie i dostawa:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Mamy ponad 10 000 rodzajówTyp N Złącze, jeśli używany przez Państwa złącze nie jest znalezione, prosimy o kontakt z namiTo jest....
