N Samiecki z stali nierdzewnej RF koaksjalny złącza lutowniczego mocujący
|
Szczegóły Produktu:
Zapłata:
|
Szczegółowy opis produktu
| Nazwa produktu: | Złącze koncentryczne RF typu N | Włócznienie: | Pozłacane/niklowane |
|---|---|---|---|
| Impedancja: | 50Ω | Zakres częstotliwości: | Prąd stały ~ 11 GHz (maks. 18 GHz) |
| Model: | N-J417G | VSWR: | ≤1,3 |
| Podkreślić: | N Samiecko-rdzeniowy łącznik koaksjalny,Złącze RF koaksjalne ze stali nierdzewnej,Złącze koaksyjne RF z mocowanym klamrem lutowym |
||

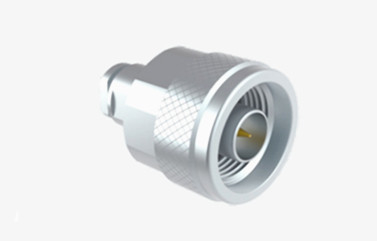

N Samiecki z stali nierdzewnej RF koaksjalny złącza lutowniczego mocujący
Złącza typu N posiadają wiórowe sprzęgły, zapewniające silną odporność na wibracje i doskonałą wydajność elektryczną, zazwyczaj obsługujące częstotliwości do 11 GHz.Nasze zaawansowane modele rozszerzają ten zakres do 18 GHz.Nasze łączniki LTI N są zgodne ze standardami MIL-C-39012. Są uniwersalne, kompatybilne z różnymi typami kabli RF,i szeroko stosowane w lotnictwie, lotnictwo kosmiczne, systemy radarowe, komunikacja mikrofalowa, telekomunikacja cyfrowa oraz instrumenty testowe i pomiarowe.
Oferujemy dostosowanie do różnych złączy typu N i adapterów, aby zaspokoić różnorodne potrzeby klientów, niezależnie od tego, czy wymagają konfiguracji prostych lub prostokątnych, opcji montażu płaszczyzny lub przegrodki.
Specyfikacja
Uwaga:Specjalne dane dotyczące modelu opierają się na danych zawartych w karcie specyfikacji produktu.
| Charakterystyka elektryczna | ||
| Impedancja | 50Ω | |
| Zakres częstotliwości | DC~11GHz ((Max.18GHz) | |
| Napęd nominalny | 1000VRMS* ((Max.Poziom morza) | |
| Włókna elektryczne Wzór napięcia | 1500VRMS* ((Max.Poziom morza) | |
| Odporność na izolację | ≥ 5000MΩ | |
| Odporność środkowa | Przewodnik zewnętrzny | ≤ 0,5 mΩ |
| Przewodnik centralny | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Materiał i właściwości mechaniczne | ||
| Centralny konduktor | Mężczyzna | Blas, Pozostałe |
| Kobieta | Fosfor brązowy, Pozostałe | |
| Odporny kontakt | Fosfor Brąz | Pozostałe |
| Skórka / obudowa | Płytki miedziane Stal nierdzewna | Pozostałe |
| Klempy kablowe | Z miedzi | Pozostałe |
| Izolacja | PTFE | |
| Gasketa | Kauczuk silikonowy | |
| Trwałość | 500 cykli | |

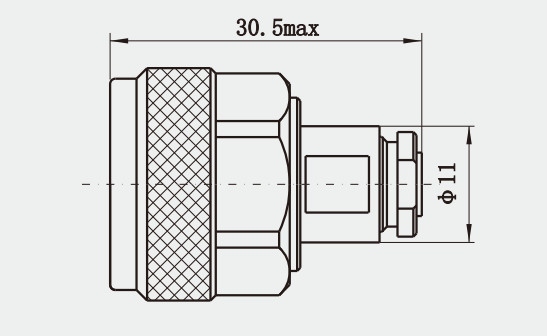

Szczegółowy rysunek
Katalog produktów:
| Adapter RF |
| Zestawy kabli RF |
| Ściany hermetyczne ze szkła do metalu |
| Złącze serii J30J |
| Złącza obrotowe mikrofalowe |
| Przewodnik fal do adaptera koaksjalnego |
| Złącze RF SMA/SSMA |
| Połączenie SMP/SSMP RF |
| Złącze RF MCX/MMCX |
| Połączenie TNC RF |
| Złącze RF typu N |
| Złącze BNC RF Złącza fal milimetrowych ((2.4mm, 2.92mm) |
Charakterystyka:
1Wymienność: złącza typu N można wymieniać z podobnymi produktami typu NG, co zwiększa ich wszechstronność i elastyczność.
2Obszary zastosowań: ze względu na doskonałą wydajność i niezawodność, złącza typu N są szeroko stosowane w radarach, komunikacji, transmisji danych i sprzęcie lotniczym.
Zastosowanie:
Laboratorium RF: W laboratorium RF łączniki N są używane do łączenia różnych instrumentów RF i sprzętu testowego w celu wspierania eksperymentów o wysokiej częstotliwości i mocy.
Badanie anten: w badaniach anten łącza typu N są stosowane do łączenia anten i sprzętu testowego w celu zapewnienia dokładności i niezawodności danych testowych.
Opakowanie i dostawa:
* Standardowy karton eksportowy
* Zgodnie z wymaganiami klientów
UWAGA:
Cieszymy się, że otrzymamy Państwa zapytania w najbliższym czasie. Proszę skontaktować się z nami, czego potrzebujecie.konkurencyjna cena, terminowa reakcja, terminowa dostawa
